(単位:mm)

指定なき寸法公差:公差等級 IT16

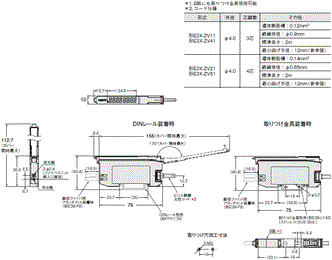

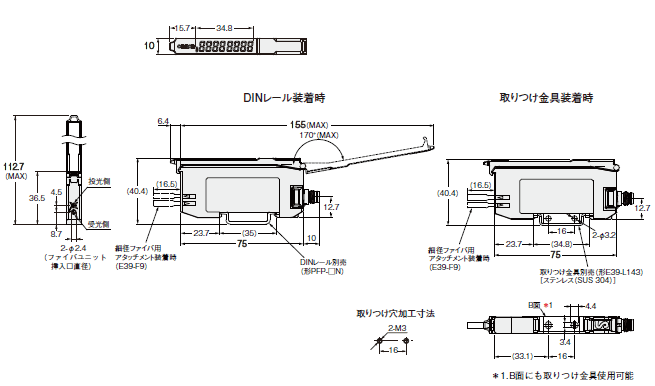

ファイバアンプ

コード引き出しタイプ

形E3X-ZV11
形E3X-ZV41

E3X-ZV / MZV 外形寸法 3

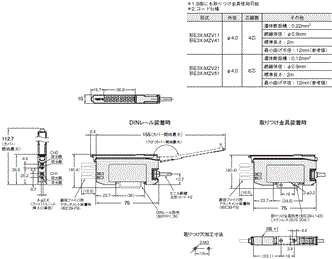

形E3X-MZV11
形E3X-MZV41

E3X-ZV / MZV 外形寸法 4

アクセサリ(別売)

取りつけ金具

形E39-L143

E3X-ZV / MZV 外形寸法 6

材質 : ステンレス(SUS304)

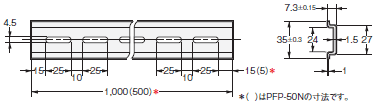

DINレール

形PFP-100N
形PFP-50N

E3X-ZV / MZV 外形寸法 8

材質 : アルミニウム

形PFP-100N2

E3X-ZV / MZV 外形寸法 10

材質 : アルミニウム

エンドプレート

形PFP-M

E3X-ZV / MZV 外形寸法 12

材質 : 鉄、 亜鉛メッキ
