XW4M / XW4N

3.5mmピッチプッシュイン端子台基板用コネクタ

XW4M / XW4N

コネクタの挿抜やケーブル配線の作業性が大幅に向上する3.5mmピッチプッシュイン端子台基板用コネクタ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

電力ロスの少ない制御盤設計

カーボンニュートラルなモノづくり実現へ

カートを見る

この商品について

関連情報

情報更新 : 2023/08/01

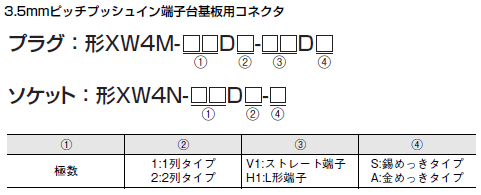

形式構成

XW4M / XW4N 種類/価格 1

種類

形XW4M

プラグ　1列、ストレート端子

XW4M / XW4N 種類/価格 4

プラグ　1列、L形端子

XW4M / XW4N 種類/価格 5

極数 プラグ　1列、ストレート端子 プラグ　1列、L形端子 最小梱包単位（個）
錫めっきタイプ 金めっきタイプ 錫めっきタイプ 金めっきタイプ
2 形XW4M-02D1-V1DS 形XW4M-02D1-V1DA 形XW4M-02D1-H1DS 形XW4M-02D1-H1DA 85
3 形XW4M-03D1-V1DS - 形XW4M-03D1-H1DS - 70
4 形XW4M-04D1-V1DS 形XW4M-04D1-V1DA 形XW4M-04D1-H1DS 形XW4M-04D1-H1DA 60
5 形XW4M-05D1-V1DS - 形XW4M-05D1-H1DS - 50
6 形XW4M-06D1-V1DS 形XW4M-06D1-V1DA 形XW4M-06D1-H1DS 形XW4M-06D1-H1DA 45
7 形XW4M-07D1-V1DS - 形XW4M-07D1-H1DS - 40
8 形XW4M-08D1-V1DS 形XW4M-08D1-V1DA 形XW4M-08D1-H1DS 形XW4M-08D1-H1DA 35
9 形XW4M-09D1-V1DS - 形XW4M-09D1-H1DS - 35
10 形XW4M-10D1-V1DS 形XW4M-10D1-V1DA 形XW4M-10D1-H1DS 形XW4M-10D1-H1DA 30
11 形XW4M-11D1-V1DS - 形XW4M-11D1-H1DS - 30
12 形XW4M-12D1-V1DS 形XW4M-12D1-V1DA 形XW4M-12D1-H1DS 形XW4M-12D1-H1DA 25
13 形XW4M-13D1-V1DS - 形XW4M-13D1-H1DS - 25
14 形XW4M-14D1-V1DS 形XW4M-14D1-V1DA 形XW4M-14D1-H1DS 形XW4M-14D1-H1DA 20
15 形XW4M-15D1-V1DS - 形XW4M-15D1-H1DS - 20
16 形XW4M-16D1-V1DS 形XW4M-16D1-V1DA 形XW4M-16D1-H1DS 形XW4M-16D1-H1DA 20
17 形XW4M-17D1-V1DS - 形XW4M-17D1-H1DS - 20
18 形XW4M-18D1-V1DS 形XW4M-18D1-V1DA 形XW4M-18D1-H1DS 形XW4M-18D1-H1DA 20
20 形XW4M-20D1-V1DS 形XW4M-20D1-V1DA 形XW4M-20D1-H1DS 形XW4M-20D1-H1DA 15

プラグ　2列、ストレート端子

XW4M / XW4N 種類/価格 7

プラグ　2列、L形端子

XW4M / XW4N 種類/価格 8

極数 プラグ　2列、ストレート端子 プラグ　2列、L形端子 最小梱包単位（個）
錫めっきタイプ 金めっきタイプ 錫めっきタイプ 金めっきタイプ
4 形XW4M-04D2-V1DS 形XW4M-04D2-V1DA 形XW4M-04D2-H1DS 形XW4M-04D2-H1DA 85
6 形XW4M-06D2-V1DS - 形XW4M-06D2-H1DS - 70
8 形XW4M-08D2-V1DS 形XW4M-08D2-V1DA 形XW4M-08D2-H1DS 形XW4M-08D2-H1DA 60
10 形XW4M-10D2-V1DS - 形XW4M-10D2-H1DS - 50
12 形XW4M-12D2-V1DS 形XW4M-12D2-V1DA 形XW4M-12D2-H1DS 形XW4M-12D2-H1DA 45
14 形XW4M-14D2-V1DS - 形XW4M-14D2-H1DS - 40
16 形XW4M-16D2-V1DS 形XW4M-16D2-V1DA 形XW4M-16D2-H1DS 形XW4M-16D2-H1DA 35
18 形XW4M-18D2-V1DS - 形XW4M-18D2-H1DS - 35
20 形XW4M-20D2-V1DS 形XW4M-20D2-V1DA 形XW4M-20D2-H1DS 形XW4M-20D2-H1DA 30
22 形XW4M-22D2-V1DS 形XW4M-22D2-V1DA 形XW4M-22D2-H1DS 形XW4M-22D2-H1DA 30
24 形XW4M-24D2-V1DS 形XW4M-24D2-V1DA 形XW4M-24D2-H1DS 形XW4M-24D2-H1DA 25
26 形XW4M-26D2-V1DS - 形XW4M-26D2-H1DS - 25
28 形XW4M-28D2-V1DS - 形XW4M-28D2-H1DS - 20
30 形XW4M-30D2-V1DS 形XW4M-30D2-V1DA 形XW4M-30D2-H1DS 形XW4M-30D2-H1DA 20
32 形XW4M-32D2-V1DS 形XW4M-32D2-V1DA 形XW4M-32D2-H1DS 形XW4M-32D2-H1DA 20
34 形XW4M-34D2-V1DS 形XW4M-34D2-V1DA 形XW4M-34D2-H1DS 形XW4M-34D2-H1DA 20
36 形XW4M-36D2-V1DS 形XW4M-36D2-V1DA 形XW4M-36D2-H1DS 形XW4M-36D2-H1DA 20
40 形XW4M-40D2-V1DS 形XW4M-40D2-V1DA 形XW4M-40D2-H1DS 形XW4M-40D2-H1DA 15

形XW4N

1列ソケット

XW4M / XW4N 種類/価格 11

極数 錫めっきタイプ 金めっきタイプ 最小梱包単位（個）
2 形XW4N-02D1-S 形XW4N-02D1-A 190
3 形XW4N-03D1-S - 160
4 形XW4N-04D1-S 形XW4N-04D1-A 130
5 形XW4N-05D1-S - 110
6 形XW4N-06D1-S 形XW4N-06D1-A 100
7 形XW4N-07D1-S - 90
8 形XW4N-08D1-S 形XW4N-08D1-A 80
9 形XW4N-09D1-S - 70
10 形XW4N-10D1-S 形XW4N-10D1-A 70
11 形XW4N-11D1-S - 60
12 形XW4N-12D1-S 形XW4N-12D1-A 60
13 形XW4N-13D1-S - 50
14 形XW4N-14D1-S 形XW4N-14D1-A 50
15 形XW4N-15D1-S - 50
16 形XW4N-16D1-S 形XW4N-16D1-A 40
17 形XW4N-17D1-S - 40
18 形XW4N-18D1-S 形XW4N-18D1-A 40
20 形XW4N-20D1-S 形XW4N-20D1-A 30

2列ソケット

XW4M / XW4N 種類/価格 12

極数 錫めっきタイプ 金めっきタイプ 最小梱包単位（個）
4 形XW4N-04D2-S 形XW4N-04D2-A 133
6 形XW4N-06D2-S - 105
8 形XW4N-08D2-S 形XW4N-08D2-A 91
10 形XW4N-10D2-S - 77
12 形XW4N-12D2-S 形XW4N-12D2-A 70
14 形XW4N-14D2-S - 63
16 形XW4N-16D2-S 形XW4N-16D2-A 56
18 形XW4N-18D2-S - 49
20 形XW4N-20D2-S 形XW4N-20D2-A 42
22 形XW4N-22D2-S 形XW4N-22D2-A 42
24 形XW4N-24D2-S 形XW4N-24D2-A 35
26 形XW4N-26D2-S - 35
28 形XW4N-28D2-S - 35
30 形XW4N-30D2-S 形XW4N-30D2-A 28
32 形XW4N-32D2-S 形XW4N-32D2-A 28
34 形XW4N-34D2-S 形XW4N-34D2-A 28
36 形XW4N-36D2-S 形XW4N-36D2-A 28
40 形XW4N-40D2-S 形XW4N-40D2-A 21

アクセサリ

ドライバ

外観 形式 用途説明
3820_lu_5_1 形XW4Z-00B 形XW4N用のドライバです。

コーディングキー

外観 形式 用途説明
3820_lu_7_1 形XW4Z-C001 誤挿入防止用のコーディングキーです。

短絡バー

外観 形式 用途説明
3820_lu_8 形XW4Z-SD02-BK 形XW4N用の短絡バーです。 隣接する端子を短絡させます。

解除治具

外観 形式 用途説明
3820_lu_9 形XW4Z-RD02 短絡バー形XW4Z-SD02-BK用の解除治具です。

情報更新 : 2023/08/01
