XW4M / XW4N

3.5mmピッチプッシュイン端子台基板用コネクタ

XW4M / XW4N

コネクタの挿抜やケーブル配線の作業性が大幅に向上する3.5mmピッチプッシュイン端子台基板用コネクタ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

電力ロスの少ない制御盤設計

カーボンニュートラルなモノづくり実現へ

カートを見る

この商品について

関連情報

情報更新 : 2021/01/04

（単位：mm）

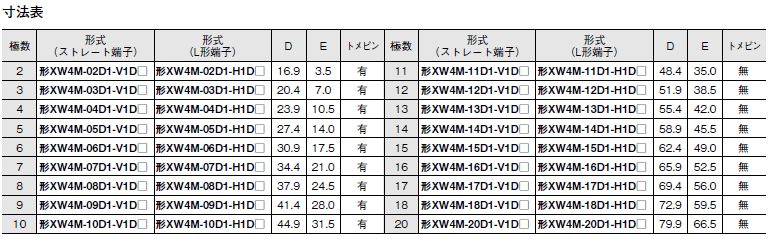

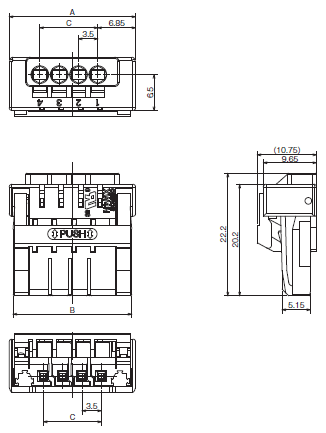

形XW4M 1列プラグ

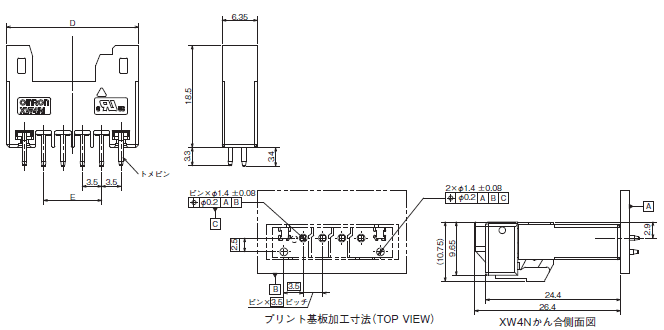

形XW4M-□□D1-V1D□（ストレート端子）

XW4M / XW4N 外形寸法 1

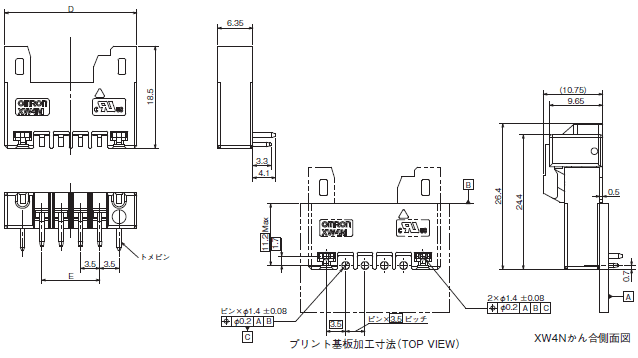

形XW4M-□□D1-H1D□（L形端子）

XW4M / XW4N 外形寸法 2
XW4M / XW4N 外形寸法 3

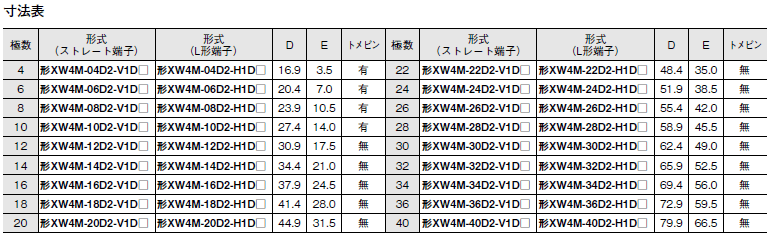

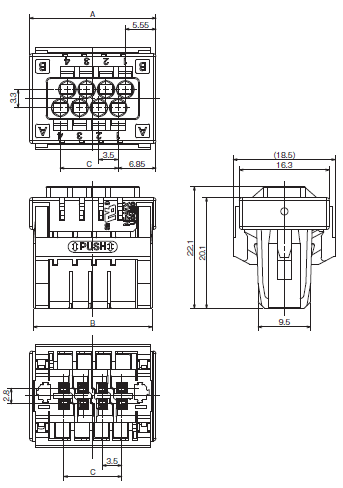

形XW4M 2列プラグ

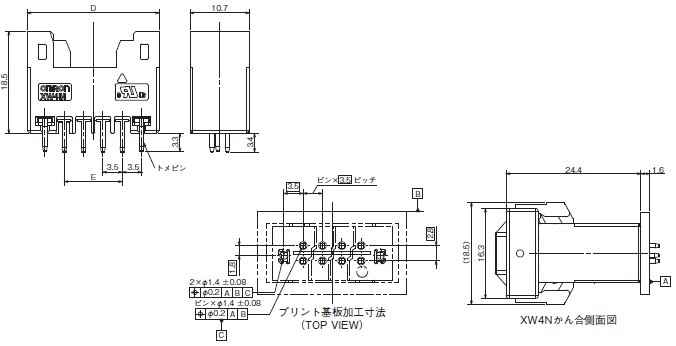

形XW4M-□□D2-V1D□（ストレート端子）

XW4M / XW4N 外形寸法 4

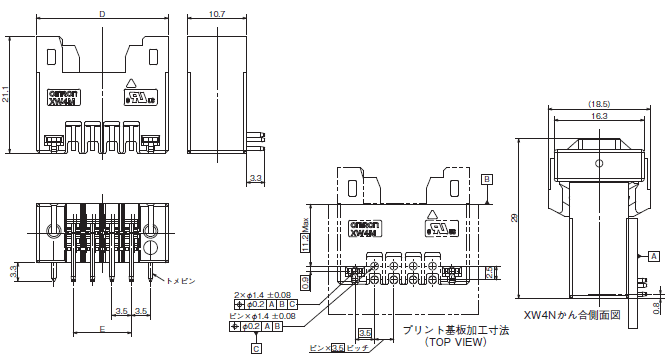

形XW4M-□□D2-H1D□（L形端子）

XW4M / XW4N 外形寸法 5
XW4M / XW4N 外形寸法 6

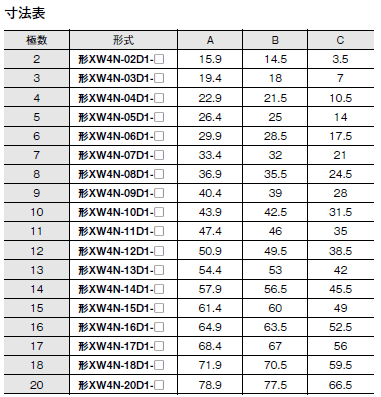

形XW4N 1列ソケット

形XW4N-□□D1-□

XW4M / XW4N 外形寸法 7
XW4M / XW4N 外形寸法 8

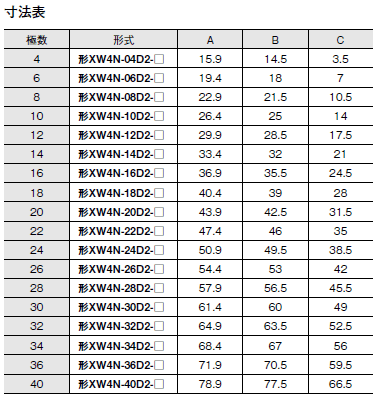

形XW4N 2列ソケット

形XW4N-□□D2-□

XW4M / XW4N 外形寸法 9
XW4M / XW4N 外形寸法 10

情報更新 : 2021/01/04
