XW6T

見えるコモン端子台

XW6T

制御盤の価値を高める“Value Design for Panel”対応商品。制御盤の小型化、省工数に貢献。インジケータ付きで結線完了が一目で分かるので、作業者の技能に依存することなく正しい結線が可能

※ Web特別価格提供品

結線完了が一目瞭然

製作時

インジケータ付きで、作業者の技能に依存することなく正しい結線が可能

端子穴に端子を奥まで挿入すると、緑色のインジケータが突出し、目視で結線状態が確認できるので、確実な結線が可能です。

XW6T 特長 3

煩わしい渡り配線作業は不要。コモンの範囲*が分かりやすい

色付きの短絡バーを装着済。
短絡バーは、端子台正面から見えるので、コモンの範囲が容易に分かります。

XW6T 特長 4

出荷前、立上時の検査がよりスピーディに

インジケータを目視確認するだけで、結線状態を判別でき、未結線、半挿しを見逃しません。
ねじ式端子台では必要だった増し締めや、ねじ頭部へのマーキングも不要です。

XW6T 特長 5

保全時

目視確認だけで増し締め不要。保全工数の削減に貢献

配線メンテナンスはインジケータを確認するだけで終わります。
また端子の緩みもないため、増し締めが不要です。

XW6T 特長 7

制御盤の小型化と設計時間削減に貢献

設計時

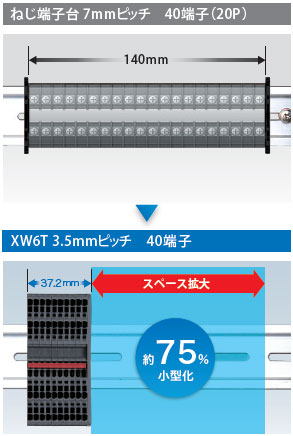

業界トップクラスのスリムさで制御盤の小型化に貢献

40端子を配列した場合

XW6T 特長 10

コモン化に必要なアクセサリの選定は不要

本体1 形式に必要なものをセットで提供します。

XW6T 特長 11

プッシュインPlus端子台で簡単配線

工具不要で挿し込むだけ。
配線作業負荷と工数を低減するプッシュインPlus端子台の誕生です。

XW6T 特長 12

挿しやすい

オムロンのプッシュインPlus 端子台はまるでイヤホンジャックに挿し込むような感覚。
作業負荷の低減と配線品質の向上に貢献。

抜けにくい

軽い挿入を実現しつつかつ強固な電線保持を実現。
高度な機構設計技術と製造技術で作られたバネにより、作業性を向上しつつ信頼性も確保できます。

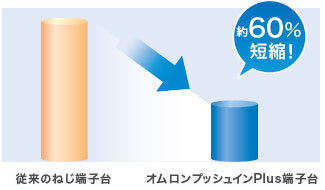

プッシュインPlus端子台で大幅に配線工数削減

XW6T 特長 15

注. プッシュインPlus 端子台、ねじ端子台ともに当社実測値データ。

増し締め不要

プッシュインPlus 端子台は、ねじ端子台で必要な増し締めが不要です 。

XW6T 特長 16

より線も配線可能

圧着棒端子(フェルール端子)付き電線だけでなく、より線/単線での配線も可能。

XW6T 特長 17

ドライバを保持することで両手作業が可能に

樹脂部品とバネによる保持形状を最適化。
より線を直接端子に配線する際に、対象端子への狙いを定めやすく作業がよりスムーズに行えます。
