3G3RX2 高機能型汎用インバータ/形式/種類

定格電圧	保護構造	最大適用モータ容量		形式
定格電圧	保護構造	標準定格（ND）	軽負荷定格（LD）/ 超軽負荷定格（VLD）	形式
三相 AC200V	IP20	0.4kW	0.75kW	形3G3RX2-A2004
		0.75kW	1.5kW	形3G3RX2-A2007
		1.5kW	2.2kW	形3G3RX2-A2015
		2.2kW	3.7kW	形3G3RX2-A2022
		3.7kW	5.5kW	形3G3RX2-A2037
		5.5kW	7.5kW	形3G3RX2-A2055
		7.5kW	11kW	形3G3RX2-A2075
		11kW	15kW	形3G3RX2-A2110
		15kW	18.5kW	形3G3RX2-A2150
		18.5kW	22kW	形3G3RX2-A2185
		22kW	30kW	形3G3RX2-A2220
		30kW	37kW	形3G3RX2-A2300
		37kW	45kW	形3G3RX2-A2370
		45kW	55kW	形3G3RX2-A2450
		55kW	75kW	形3G3RX2-A2550
三相 AC400V	IP20	0.75kW	1.5kW	形3G3RX2-A4007
		1.5kW	2.2kW	形3G3RX2-A4015
		2.2kW	3.7kW	形3G3RX2-A4022
		3.7kW	5.5kW	形3G3RX2-A4037
		5.5kW	7.5kW	形3G3RX2-A4055
		7.5kW	11kW	形3G3RX2-A4075
		11kW	15kW	形3G3RX2-A4110
		15kW	18.5kW	形3G3RX2-A4150
		18.5kW	22kW	形3G3RX2-A4185
		22kW	30kW	形3G3RX2-A4220
		30kW	37kW	形3G3RX2-A4300
		37kW	45kW	形3G3RX2-A4370
		45kW	55kW	形3G3RX2-A4450
		55kW	75kW	形3G3RX2-A4550
	IP00	75kW	90kW	形3G3RX2-B4750
		90kW	110kW	形3G3RX2-B4900
		110kW	132kW	形3G3RX2-B411K
		132kW	160kW	形3G3RX2-B413K

名称	形式
EtherCAT通信ユニット	形3G3AX-RX2-ECT New

名称	仕様		形式
回生制動ユニット	三相200V	一般用（抵抗器内蔵）	形3G3AX-RBU21
		瞬時回生力大（抵抗器内蔵）	形3G3AX-RBU22
		30kW相当、一般用＊	形3G3AX-RBU23
		55kW相当、一般用＊	形3G3AX-RBU24
	三相400V	一般用（抵抗器内蔵）	形3G3AX-RBU41
		30kW相当、一般用＊	形3G3AX-RBU42
		55kW相当、一般用＊	形3G3AX-RBU43
制動抵抗器	小型タイプ	定格容量120W、抵抗値180Ω	形3G3AX-RBA1201
		定格容量120W、抵抗値100Ω	形3G3AX-RBA1202
		定格容量120W、抵抗値50Ω	形3G3AX-RBA1203
		定格容量120W、抵抗値35Ω	形3G3AX-RBA1204
	標準タイプ	定格容量200W、抵抗値180Ω	形3G3AX-RBB2001
		定格容量200W、抵抗値100Ω	形3G3AX-RBB2002
		定格容量300W、抵抗値50Ω	形3G3AX-RBB3001
		定格容量400W、抵抗値35Ω	形3G3AX-RBB4001
	中容量タイプ	定格容量400W、抵抗値50Ω	形3G3AX-RBC4001
		定格容量600W、抵抗値35Ω	形3G3AX-RBC6001
		定格容量1200W、抵抗値17Ω	形3G3AX-RBC12001

＊別途制動抵抗器が必要になります。

ご使用のインバータに合わせて、以下のように選択してください。10%ED を超える使用率の場合や、概算制動トルクより大きなトルクが必要な場合は、制動抵抗器の選定が必要になります。
・インバータ：使用しているインバータの形式で選択してください。ただし、制動トルクの表示は、ND定格電流時に同容量のモータ1台を想定した数値を記載しています。LDやVLDで使用する場合は ND定格電流÷VLD定格電流など比率でトルク値を換算してください。
・使用条件：減速時のトルクと、停止時も含めた1 サイクル動作の時間に占める減速時間からの％ED で選択してください。
・回生制動ユニット／制動抵抗：必要な形式と台数を示しています。

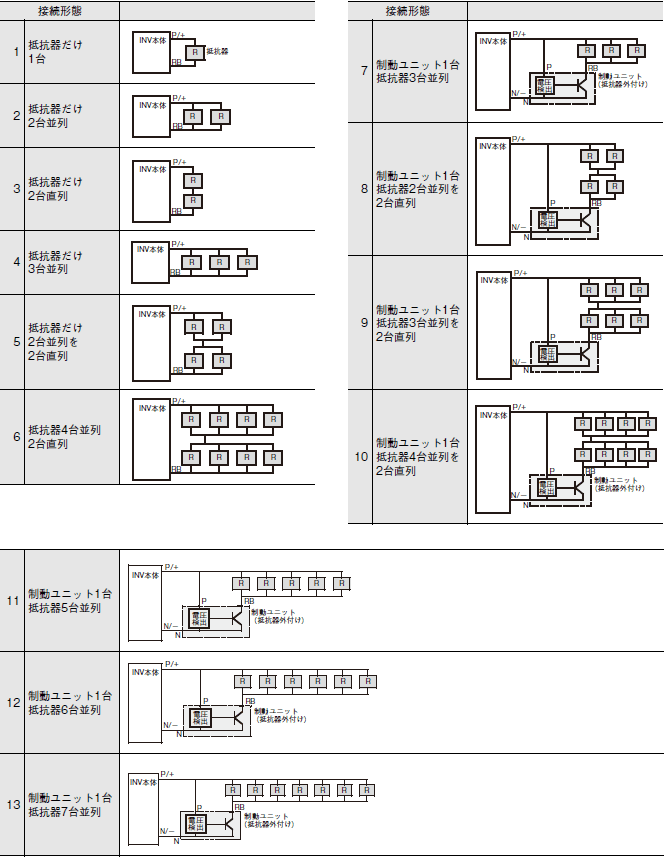

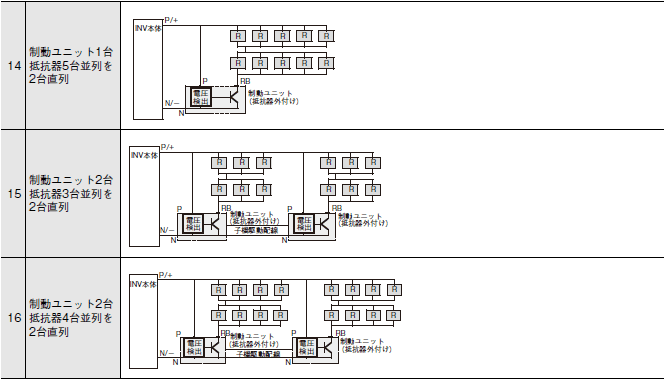

・接続形態：使用する回生制動ユニットと制動抵抗の構成を、以下に示す接続形態表から確認できます。
・制約条件：ここで示している組み合わせで許容できる最長減速時間と、インバータ内蔵の回生制動回路または外部の回生制動ユニットが接続できる最小抵抗値を示しています。

インバータ			使用条件		制動ユニット		制動抵抗器		接続形態	制約事項
電圧クラス	最大適用モータ容量 [kW]	形式	%ED [%]	概算制動トルク [%]	形式	台数	形式	台数	接続形態	連続許容 on時間 [秒]	最小接続抵抗値 [Ω]
200V級	0.4	形3G3RX2-A2004	3.0%	220%	本体内蔵	-	形3G3AX-RBA1201	1	1	20	50
	0.4	形3G3RX2-A2004	10.0%	220%	本体内蔵	-	形3G3AX-RBB2001	1	1	30	50
	0.75	形3G3RX2-A2007	3.0%	120%	本体内蔵	-	形3G3AX-RBA1201	1	1	20	50
	0.75	形3G3RX2-A2007	10.0%	120%	本体内蔵	-	形3G3AX-RBB2001	1	1	30	50
	1.5	形3G3RX2-A2015	2.5%	110%	本体内蔵	-	形3G3AX-RBA1202	1	1	12	35
	1.5	形3G3RX2-A2015	10.0%	215%	本体内蔵	-	形3G3AX-RBC4001	1	1	10	35
	2.2	形3G3RX2-A2022	3.0%	150%	本体内蔵	-	形3G3AX-RBB3001	1	1	30	35
	2.2	形3G3RX2-A2022	10.0%	150%	本体内蔵	-	形3G3AX-RBC4001	1	1	10	35
	3.7	形3G3RX2-A2037	3.0%	125%	本体内蔵	-	形3G3AX-RBB4001	1	1	20	35
	3.7	形3G3RX2-A2037	10.0%	125%	本体内蔵	-	形3G3AX-RBC6001	1	1	10	35
	5.5	形3G3RX2-A2055	3.0%	120%	本体内蔵	-	形3G3AX-RBB3001	2	2	30	16
	5.5	形3G3RX2-A2055	10.0%	120%	本体内蔵	-	形3G3AX-RBC4001	2	2	10	16
	7.5	形3G3RX2-A2075	3.0%	125%	本体内蔵	-	形3G3AX-RBB4001	2	2	20	10
	7.5	形3G3RX2-A2075	10.0%	125%	本体内蔵	-	形3G3AX-RBC6001	2	2	10	10
	11	形3G3RX2-A2110	3.0%	125%	本体内蔵	-	形3G3AX-RBB4001	3	4	20	10
	11	形3G3RX2-A2110	10.0%	125%	本体内蔵	-	形3G3AX-RBC6001	3	4	10	10
	15	形3G3RX2-A2150	3.0%	130%	本体内蔵	-	形3G3AX-RBC12001	2	2	10	7.5
	15	形3G3RX2-A2150	10.0%	130%	本体内蔵	-	形3G3AX-RBC12001	2	2	10	7.5
	18.5	形3G3RX2-A2185	3.0%	105%	本体内蔵	-	形3G3AX-RBC12001	2	2	10	7.5
	18.5	形3G3RX2-A2185	10.0%	105%	本体内蔵	-	形3G3AX-RBC12001	2	2	10	7.5
	22	形3G3RX2-A2220	3.0%	130%	本体内蔵	-	形3G3AX-RBC12001	3	4	10	5
	22	形3G3RX2-A2220	10.0%	130%	本体内蔵	-	形3G3AX-RBC12001	3	4	10	5
	30	形3G3RX2-A2300	3.0%	160%	形3G3AX-RBU24	1	形3G3AX-RBC12001	5	11	10	2
	30	形3G3RX2-A2300	10.0%	160%	形3G3AX-RBU24	1	形3G3AX-RBC12001	5	11	10	2
	37	形3G3RX2-A2370	3.0%	130%	形3G3AX-RBU24	1	形3G3AX-RBC12001	5	11	10	2
	37	形3G3RX2-A2370	10.0%	130%	形3G3AX-RBU24	1	形3G3AX-RBC12001	5	11	10	2
	45	形3G3RX2-A2450	3.0%	130%	形3G3AX-RBU24	1	形3G3AX-RBC12001	6	12	10	2
	45	形3G3RX2-A2450	10.0%	130%	形3G3AX-RBU24	1	形3G3AX-RBC12001	6	12	10	2
	55	形3G3RX2-A2550	3.0%	120%	形3G3AX-RBU24	1	形3G3AX-RBC12001	7	13	10	2
	55	形3G3RX2-A2550	10.0%	120%	形3G3AX-RBU24	1	形3G3AX-RBC12001	7	13	10	2
400V級	0.75	3G3RX2-A4007	3.0%	220%	本体内蔵	-	3G3AX-RBA1201	2	3	20	100
	0.75	3G3RX2-A4007	10.0%	220%	本体内蔵	-	3G3AX-RBB2001	2	3	30	100
	1.5	3G3RX2-A4015	3.0%	120%	本体内蔵	-	3G3AX-RBA1201	2	3	20	100
	1.5	3G3RX2-A4015	10.0%	120%	本体内蔵	-	3G3AX-RBB2001	2	3	30	100
	2.2	3G3RX2-A4022	2.5%	150%	本体内蔵	-	3G3AX-RBA1202	2	3	12	100
	2.2	3G3RX2-A4022	10.0%	220%	本体内蔵	-	3G3AX-RBC4001	2	3	10	100
	3.7	3G3RX2-A4037	3.0%	175%	本体内蔵	-	3G3AX-RBB3001	2	3	30	70
	3.7	3G3RX2-A4037	10.0%	175%	本体内蔵	-	3G3AX-RBC4001	2	3	10	70
	5.5	3G3RX2-A4055	3.0%	120%	本体内蔵	-	3G3AX-RBB3001	2	3	30	70
	5.5	3G3RX2-A4055	10.0%	120%	本体内蔵	-	3G3AX-RBC4001	2	3	10	70
	7.5	3G3RX2-A4075	3.0%	125%	本体内蔵	-	3G3AX-RBB4001	2	3	20	35
	7.5	3G3RX2-A4075	10.0%	125%	本体内蔵	-	3G3AX-RBC6001	2	3	10	35
	11	3G3RX2-A4110	3.0%	120%	本体内蔵	-	3G3AX-RBB3001	4	5	30	35
	11	3G3RX2-A4110	10.0%	120%	本体内蔵	-	3G3AX-RBC4001	4	5	10	35
	15	3G3RX2-A4150	3.0%	125%	本体内蔵	-	3G3AX-RBB4001	4	5	20	24
	15	3G3RX2-A4150	10.0%	125%	本体内蔵	-	3G3AX-RBC6001	4	5	10	24
	18.5	3G3RX2-A4185	3.0%	140%	本体内蔵	-	3G3AX-RBB3001	8	6	30	24
	18.5	3G3RX2-A4185	10.0%	140%	本体内蔵	-	3G3AX-RBC4001	8	6	10	24
	22	3G3RX2-A4220	3.0%	120%	本体内蔵	-	3G3AX-RBB3001	8	6	30	20
	22	3G3RX2-A4220	10.0%	120%	本体内蔵	-	3G3AX-RBC4001	8	6	10	20
	30	3G3RX2-A4300	10.0%	100%	本体内蔵	-	3G3AX-RBC12001	4	5	10	15
	30	3G3RX2-A4300	10.0%	150%	3G3AX-RBU42	1	3G3AX-RBC12001	6	9	10	10
	37	3G3RX2-A4370	3.0%	100%	本体内蔵	-	3G3AX-RBC12001	4	5	10	15
	37	3G3RX2-A4370	10.0%	155%	3G3AX-RBU43	1	3G3AX-RBC12001	6	9	10	6
	45	3G3RX2-A4450	3.0%	130%	3G3AX-RBU43	1	3G3AX-RBC12001	6	9	10	6
	45	3G3RX2-A4450	10.0%	130%	3G3AX-RBU43	1	3G3AX-RBC12001	6	9	10	6
	55	3G3RX2-A4550	3.0%	140%	3G3AX-RBU43	1	3G3AX-RBC12001	8	10	10	6
	55	3G3RX2-A4550	10.0%	140%	3G3AX-RBU43	1	3G3AX-RBC12001	8	10	10	6
	75	3G3RX2-B4750	3.0%	130%	3G3AX-RBU43	1	3G3AX-RBC12001	10	14	10	6
	75	3G3RX2-B4750	10.0%	130%	3G3AX-RBU43	1	3G3AX-RBC12001	10	14	10	6
	90	3G3RX2-B4900	3.0%	105%	3G3AX-RBU43	1	3G3AX-RBC12001	10	14	10	6
	90	3G3RX2-B4900	10.0%	105%	3G3AX-RBU43	1	3G3AX-RBC12001	10	14	10	6
	110	3G3RX2-B411K	3.0%	105%	3G3AX-RBU43	2	3G3AX-RBC12001	12	15	10	6
	110	3G3RX2-B411K	10.0%	105%	3G3AX-RBU43	2	3G3AX-RBC12001	12	15	10	6
	132	3G3RX2-B413K	3.0%	115%	3G3AX-RBU43	2	3G3AX-RBC12001	16	16	10	6
	132	3G3RX2-B413K	10.0%	115%	3G3AX-RBU43	2	3G3AX-RBC12001	16	16	10	6

名称	形式
ラジオノイズフィルタ	形3G3AX-ZCL2
ラジオノイズフィルタ	形3G3AX-ZCL1

名称	インバータ仕様						形式
名称	入力電源	最大適用モータ容量 [kＷ]	形式	負荷仕様選択	最大適用モータ容量 [kＷ]	定格入力電流 [A]	形式
入力側ノイズフィルタ	200V級	0.4	形3G3RX2-A2004	ND	0.4	3.3	形3G3AX-NFI21
				LD	0.75	3.9
				VLD	0.75	3.9
		0.75	形3G3RX2-A2007	ND	0.75	5.5
				LD	1.5	7.2	形3G3AX-NFI22
				VLD	1.5	7.2
		1.5	形3G3RX2-A2015	ND	1.5	8.3
				LD	2.2	10.8	形3G3AX-NFI23
				VLD	2.2	10.8
		2.2	形3G3RX2-A2022	ND	2.2	12
				LD	3.7	13.9
				VLD	3.7	13.9
		3.7	形3G3RX2-A2037	ND	3.7	18
				LD	5.5	23	形3G3AX-NFI24
				VLD	5.5	23
		5.5	形3G3RX2-A2055	ND	5.5	26
				LD	7.5	37	形3G3AX-NFI25
				VLD	7.5	37
		7.5	形3G3RX2-A2075	ND	7.5	35
				LD	11	48	形3G3AX-NFI26
				VLD	11	48
		11	形3G3RX2-A2110	ND	11	51
				LD	15	64	形3G3AX-NFI27
				VLD	15	64
		15	形3G3RX2-A2150	ND	15	70
				LD	18.5	80	形3G3AX-NFI28
				VLD	18.5	80
		18.5	形3G3RX2-A2185	ND	18.5	84
				LD	22	94	形3G3AX-NFI29
				VLD	22	94
		22	形3G3RX2-A2220	ND	22	105
				LD	30	120
				VLD	30	120
		30	形3G3RX2-A2300	ND	30	133
				LD	37	150	形3G3AX-NFI2A
				VLD	37	150
		37	形3G3RX2-A2370	ND	37	160
				LD	45	186	形3G3AX-NFI2B
				VLD	45	186
		45	形3G3RX2-A2450	ND	45	200
				LD	55	240	形3G3AX-NFI2C
				VLD	55	240
		55	形3G3RX2-A2550	ND	55	242
				LD	75	280	-
				VLD	75	280	-
	400V級	0.75	形3G3RX2-A4007	ND	0.75	2.8	形3G3AX-NFI41
				LD	1.5	4.3
				VLD	1.5	4.3
		1.5	形3G3RX2-A4015	ND	1.5	4.2
				LD	2.2	5.9
				VLD	2.2	5.9
		2.2	形3G3RX2-A4022	ND	2.2	5.8
				LD	3.7	8.1	形3G3AX-NFI42
				VLD	3.7	8.1
		3.7	形3G3RX2-A4037	ND	3.7	9.8
				LD	5.5	13.3	形3G3AX-NFI43
				VLD	5.5	13.3
		5.5	形3G3RX2-A4055	ND	5.5	15
				LD	7.5	20
				VLD	7.5	20
		7.5	形3G3RX2-A4075	ND	7.5	21
				LD	11	24	形3G3AX-NFI44
				VLD	11	24
		11	形3G3RX2-A4110	ND	11	28
LD				15	32	形3G3AX-NFI45
VLD				15	32
15		形3G3RX2-A4150	ND	15	35
			LD	18.5	41	形3G3AX-NFI46
			VLD	18.5	41
18.5		形3G3RX2-A4185	ND	18.5	42
			LD	22	47	形3G3AX-NFI47
			VLD	22	47
22		形3G3RX2-A4220	ND	22	53
			LD	30	63	形3G3AX-NFI48
			VLD	30	63
30		形3G3RX2-A4300	ND	30	64
			LD	37	77	形3G3AX-NFI49
			VLD	37	77
37		形3G3RX2-A4370	ND	37	83
			LD	45	94	形3G3AX-NFI4A
			VLD	45	94
45		形3G3RX2-A4450	ND	45	100
			LD	55	116
			VLD	55	116
55		形3G3RX2-A4550	ND	55	121
			LD	75	149	-
			VLD	75	149	-

名称	インバータ仕様						形式
名称	入力電源	最大適用モータ容量 [kＷ]	形式	負荷仕様選択	最大適用モータ容量 [kＷ]	定格入力電流 [A]	形式
EMC用ノイズフィルタ＊	200V級	0.4	形3G3RX2-A2004	ND	0.4	3.3	形3G3AX-EFI41
				LD	0.75	3.9
				VLD	0.75	3.9
		0.75	形3G3RX2-A2007	ND	0.75	5.5
				LD	1.5	7.2	形3G3AX-EFI42
				VLD	1.5	7.2
		1.5	形3G3RX2-A2015	ND	1.5	8.3
				LD	2.2	10.8	形3G3AX-EFI43
				VLD	2.2	10.8
		2.2	形3G3RX2-A2022	ND	2.2	12
				LD	3.7	13.9
				VLD	3.7	13.9
		3.7	形3G3RX2-A2037	ND	3.7	18
				LD	5.5	23	形3G3AX-EFI44
				VLD	5.5	23
		5.5	形3G3RX2-A2055	ND	5.5	26
				LD	7.5	37	形3G3AX-EFI45
				VLD	7.5	37
		7.5	形3G3RX2-A2075	ND	7.5	35
				LD	11	48	形3G3AX-EFI47
				VLD	11	48
		11	形3G3RX2-A2110	ND	11	51
				LD	15	64	形3G3AX-EFI48
				VLD	15	64
		15	形3G3RX2-A2150	ND	15	70
				LD	18.5	80	形3G3AX-EFI49
				VLD	18.5	80
		18.5	形3G3RX2-A2185	ND	18.5	84
				LD	22	94	形3G3AX-EFI4A
				VLD	22	94
		22	形3G3RX2-A2220	ND	22	105
				LD	30	120
				VLD	30	120
		30	形3G3RX2-A2300	ND	30	133
				LD	37	150	形3G3AX-EFI4B
				VLD	37	150
		37	形3G3RX2-A2370	ND	37	160
				LD	45	186	-
				VLD	45	186	-
	400V級	0.75	形3G3RX2-A4007	ND	0.75	2.8	形3G3AX-EFI41
				LD	1.5	4.3
				VLD	1.5	4.3
		1.5	形3G3RX2-A4015	ND	1.5	4.2
				LD	2.2	5.9
				VLD	2.2	5.9
		2.2	形3G3RX2-A4022	ND	2.2	5.8
				LD	3.7	8.1	形3G3AX-EFI42
				VLD	3.7	8.1
		3.7	形3G3RX2-A4037	ND	3.7	9.8
				LD	5.5	13.3	形3G3AX-EFI43
				VLD	5.5	13.3
		5.5	形3G3RX2-A4055	ND	5.5	15
				LD	7.5	20
				VLD	7.5	20
		7.5	形3G3RX2-A4075	ND	7.5	21
				LD	11	24	形3G3AX-EFI44
				VLD	11	24
		11	形3G3RX2-A4110	ND	11	28
				LD	15	32	形3G3AX-EFI45
				VLD	15	32
		15	形3G3RX2-A4150	ND	15	35
				LD	18.5	41	形3G3AX-EFI46
				VLD	18.5	41
		18.5	形3G3RX2-A4185	ND	18.5	42
LD				22	47	形3G3AX-EFI47
VLD				22	47
22		形3G3RX2-A4220	ND	22	53
			LD	30	63	形3G3AX-EFI48
			VLD	30	63
30		形3G3RX2-A4300	ND	30	64
			LD	37	77	形3G3AX-EFI49
			VLD	37	77
37		形3G3RX2-A4370	ND	37	83
			LD	45	94	形3G3AX-EFI4A
			VLD	45	94
45		形3G3RX2-A4450	ND	45	100
			LD	55	116
			VLD	55	116
55		形3G3RX2-A4550	ND	55	121
			LD	75	149	形3G3AX-EFI4B
			VLD	75	149
75		形3G3RX2-B4750	ND	75	164
			LD	90	176
			VLD	90	176
90		形3G3RX2-B4900	ND	90	194
			LD	110	199	-
			VLD	110	199	-

＊EMC用ノイズフィルタはRX2本体に内蔵されていますが、モータとインバータ間のケーブルが長い場合など、EMC用ノイズフィルタが別途必要となる場合があります。

名称	インバータ仕様						形式
名称	入力電源	最大適用モータ容量 [kＷ]	形式	負荷仕様選択	最大適用モータ容量 [kＷ]	定格入力電流 [A]	形式
出力側ノイズフィルタ	200V級	0.4	形3G3RX2-A2004	ND	0.4	3	形3G3AX-NFO01
				LD	0.75	3.7
				VLD	0.75	3.7
		0.75	形3G3RX2-A2007	ND	0.75	5
				LD	1.5	6.3	形3G3AX-NFO02
				VLD	1.5	6.3
		1.5	形3G3RX2-A2015	ND	1.5	7.5
				LD	2.2	9.4
				VLD	2.2	9.4
		2.2	形3G3RX2-A2022	ND	2.2	10.5
				LD	3.7	12	形3G3AX-NFO03
				VLD	3.7	12
		3.7	形3G3RX2-A2037	ND	3.7	16.5
				LD	5.5	19.6
				VLD	5.5	19.6
		5.5	形3G3RX2-A2055	ND	5.5	24
				LD	7.5	30	形3G3AX-NFO04
				VLD	7.5	30
		7.5	形3G3RX2-A2075	ND	7.5	32
				LD	11	44
				VLD	11	44
		11	形3G3RX2-A2110	ND	11	46
				LD	15	58	形3G3AX-NFO05
				VLD	15	58
		15	形3G3RX2-A2150	ND	15	64
				LD	18.5	73	形3G3AX-NFO06
				VLD	18.5	73
		18.5	形3G3RX2-A2185	ND	18.5	76
				LD	22	85
				VLD	22	85
		22	形3G3RX2-A2220	ND	22	95
				LD	30	113	形3G3AX-NFO07
				VLD	30	113
		30	形3G3RX2-A2300	ND	30	121
				LD	37	140
				VLD	37	140
		37	形3G3RX2-A2370	ND	37	145
				LD	45	169	-
				VLD	45	169	-
	400V級	0.75	形3G3RX2-A4007	ND	0.75	2.5	形3G3AX-NFO01
				LD	1.5	3.1
				VLD	1.5	3.1
		1.5	形3G3RX2-A4015	ND	1.5	3.8
				LD	2.2	4.8
				VLD	2.2	4.8
		2.2	形3G3RX2-A4022	ND	2.2	5.3
				LD	3.7	6.7	形3G3AX-NFO02
				VLD	3.7	6.7
		3.7	形3G3RX2-A4037	ND	3.7	9
				LD	5.5	11.1	形3G3AX-NFO03
				VLD	5.5	11.1
		5.5	形3G3RX2-A4055	ND	5.5	14
				LD	7.5	16
				VLD	7.5	16
		7.5	形3G3RX2-A4075	ND	7.5	19
				LD	11	22
				VLD	11	22
		11	形3G3RX2-A4110	ND	11	25
				LD	15	29	形3G3AX-NFO04
				VLD	15	29
		15	形3G3RX2-A4150	ND	15	32
				LD	18.5	37
				VLD	18.5	37
		18.5	形3G3RX2-A4185	ND	18.5	38
LD				22	43
VLD				22	43
22		形3G3RX2-A4220	ND	22	48
			LD	30	57	形3G3AX-NFO05
			VLD	30	57
30		形3G3RX2-A4300	ND	30	58
			LD	37	70
			VLD	37	70
37		形3G3RX2-A4370	ND	37	75
			LD	45	85	形3G3AX-NFO06
			VLD	45	85
45		形3G3RX2-A4450	ND	45	91
			LD	55	105	形3G3AX-NFO07
			VLD	55	105
55		形3G3RX2-A4550	ND	55	112
			LD	75	135
			VLD	75	135
75		形3G3RX2-B4750	ND	75	149
			LD	90	160	-
			VLD	90	160	-

名称	インバータ仕様						形式
名称	入力電源	最大適用モータ容量 [kＷ]	形式	負荷仕様選択	最大適用モータ容量 [kＷ]	定格入力電流 [A]	形式
DCリアクトル	200V級	0.4	形3G3RX2-A2004	ND	0.4	3.3	形3G3AX-DL2004
				LD	0.75	3.9	形3G3AX-DL2007
				VLD	0.75	3.9
		0.75	形3G3RX2-A2007	ND	0.75	5.5
				LD	1.5	7.2	形3G3AX-DL2015
				VLD	1.5	7.2
		1.5	形3G3RX2-A2015	ND	1.5	8.3
				LD	2.2	10.8	形3G3AX-DL2022
				VLD	2.2	10.8
		2.2	形3G3RX2-A2022	ND	2.2	12
				LD	3.7	13.9	形3G3AX-DL2037
				VLD	3.7	13.9
		3.7	形3G3RX2-A2037	ND	3.7	18
				LD	5.5	23	形3G3AX-DL2055
				VLD	5.5	23
		5.5	形3G3RX2-A2055	ND	5.5	26
				LD	7.5	37	形3G3AX-DL2075
				VLD	7.5	37
		7.5	形3G3RX2-A2075	ND	7.5	35
				LD	11	48	形3G3AX-DL2110
				VLD	11	48
		11	形3G3RX2-A2110	ND	11	51
				LD	15	64	形3G3AX-DL2150
				VLD	15	64
		15	形3G3RX2-A2150	ND	15	70
				LD	18.5	80	形3G3AX-DL2220
				VLD	18.5	80
		18.5	形3G3RX2-A2185	ND	18.5	84
				LD	22	94
				VLD	22	94
		22	形3G3RX2-A2220	ND	22	105
				LD	30	120	形3G3AX-DL2300
				VLD	30	120
		30	形3G3RX2-A2300	ND	30	133
				LD	37	150	形3G3AX-DL2370
				VLD	37	150
		37	形3G3RX2-A2370	ND	37	160
				LD	45	186	形3G3AX-DL2450
				VLD	45	186
		45	形3G3RX2-A2450	ND	45	200
				LD	55	240	形3G3AX-DL2550
				VLD	55	240
		55	形3G3RX2-A2550	ND	55	242
				LD	75	280	-
				VLD	75	280	-
	400V級	0.75	形3G3RX2-A4007	ND	0.75	2.8	形3G3AX-DL4007
				LD	1.5	4.3	形3G3AX-DL4015
				VLD	1.5	4.3
		1.5	形3G3RX2-A4015	ND	1.5	4.2
				LD	2.2	5.9	形3G3AX-DL4022
				VLD	2.2	5.9
		2.2	形3G3RX2-A4022	ND	2.2	5.8
				LD	3.7	8.1	形3G3AX-DL4037
				VLD	3.7	8.1
		3.7	形3G3RX2-A4037	ND	3.7	9.8
				LD	5.5	13.3	形3G3AX-DL4055
				VLD	5.5	13.3
		5.5	形3G3RX2-A4055	ND	5.5	15
				LD	7.5	20	形3G3AX-DL4075
				VLD	7.5	20
		7.5	形3G3RX2-A4075	ND	7.5	21
				LD	11	24	形3G3AX-DL4110
				VLD	11	24
		11	形3G3RX2-A4110	ND	11	28
LD				15	32	形3G3AX-DL4150
VLD				15	32
15		形3G3RX2-A4150	ND	15	35
			LD	18.5	41	形3G3AX-DL4220
			VLD	18.5	41
18.5		形3G3RX2-A4185	ND	18.5	42
			LD	22	47
			VLD	22	47
22		形3G3RX2-A4220	ND	22	53
			LD	30	63	形3G3AX-DL4300
			VLD	30	63
30		形3G3RX2-A4300	ND	30	64
			LD	37	77	形3G3AX-DL4370
			VLD	37	77
37		形3G3RX2-A4370	ND	37	83
			LD	45	94	形3G3AX-DL4450
			VLD	45	94
45		形3G3RX2-A4450	ND	45	100
			LD	55	116	形3G3AX-DL4550
			VLD	55	116
55		形3G3RX2-A4550	ND	55	121
			LD	75	149	-
			VLD	75	149	-

名称	インバータ仕様						形式
名称	入力電源	最大適用モータ容量 [kＷ]	形式	負荷仕様選択	最大適用モータ容量 [kＷ]	定格入力電流 [A]	形式
ACリアクトル	200V級	0.4	形3G3RX2-A2004	ND	0.4	3.3	形3G3AX-AL2025
				LD	0.75	3.9
				VLD	0.75	3.9
		0.75	形3G3RX2-A2007	ND	0.75	5.5
				LD	1.5	7.2
				VLD	1.5	7.2
		1.5	形3G3RX2-A2015	ND	1.5	8.3
				LD	2.2	10.8	形3G3AX-AL2055
				VLD	2.2	10.8
		2.2	形3G3RX2-A2022	ND	2.2	12
				LD	3.7	13.9
				VLD	3.7	13.9
		3.7	形3G3RX2-A2037	ND	3.7	18
				LD	5.5	23	形3G3AX-AL2110
				VLD	5.5	23
		5.5	形3G3RX2-A2055	ND	5.5	26
				LD	7.5	37
				VLD	7.5	37
		7.5	形3G3RX2-A2075	ND	7.5	35
				LD	11	48	形3G3AX-AL2220
				VLD	11	48
		11	形3G3RX2-A2110	ND	11	51
				LD	15	64
				VLD	15	64
		15	形3G3RX2-A2150	ND	15	70
				LD	18.5	80	形3G3AX-AL2330
				VLD	18.5	80
		18.5	形3G3RX2-A2185	ND	18.5	84
				LD	22	94
				VLD	22	94
		22	形3G3RX2-A2220	ND	22	105
				LD	30	120	形3G3AX-AL2500
				VLD	30	120
		30	形3G3RX2-A2300	ND	30	133
				LD	37	150
				VLD	37	150
		37	形3G3RX2-A2370	ND	37	160
				LD	45	186	形3G3AX-AL2750
				VLD	45	186
		45	形3G3RX2-A2450	ND	45	200
				LD	55	240
				VLD	55	240
		55	形3G3RX2-A2550	ND	55	242
				LD	75	280	-
				VLD	75	280	-
	400V級	0.75	形3G3RX2-A4007	ND	0.75	2.8	形3G3AX-AL4025
				LD	1.5	4.3
				VLD	1.5	4.3
		1.5	形3G3RX2-A4015	ND	1.5	4.2
				LD	2.2	5.9	形3G3AX-AL4055
				VLD	2.2	5.9
		2.2	形3G3RX2-A4022	ND	2.2	5.8
				LD	3.7	8.1
				VLD	3.7	8.1
		3.7	形3G3RX2-A4037	ND	3.7	9.8
				LD	5.5	13.3	形3G3AX-AL4110
				VLD	5.5	13.3
		5.5	形3G3RX2-A4055	ND	5.5	15
				LD	7.5	20
				VLD	7.5	20
		7.5	形3G3RX2-A4075	ND	7.5	21
				LD	11	24	形3G3AX-AL4220
				VLD	11	24
		11	形3G3RX2-A4110	ND	11	28
LD				15	32
VLD				15	32
15		形3G3RX2-A4150	ND	15	35
			LD	18.5	41	形3G3AX-AL4330
			VLD	18.5	41
18.5		形3G3RX2-A4185	ND	18.5	42
			LD	22	47
			VLD	22	47
22		形3G3RX2-A4220	ND	22	53
			LD	30	63	形3G3AX-AL4500
			VLD	30	63
30		形3G3RX2-A4300	ND	30	64
			LD	37	77
			VLD	37	77
37		形3G3RX2-A4370	ND	37	83
			LD	45	94	形3G3AX-AL4750
			VLD	45	94
45		形3G3RX2-A4450	ND	45	100
			LD	55	116
			VLD	55	116
55		形3G3RX2-A4550	ND	55	121
			LD	75	149	-
			VLD	75	149	-

名称	仕様	形式
PGオプションユニット	位置・速度制御用	形3G3AX-RX2-PG01
デジタルオペレータ用ケーブル	RJ45コネクタ、EIA568に準拠したケーブル（UTP カテゴリ5ケーブル）、ケーブル長 1m	形3G3AX-OPCN1
デジタルオペレータ用ケーブル	RJ45コネクタ、EIA568に準拠したケーブル（UTP カテゴリ5ケーブル）、ケーブル長 3m	形3G3AX-OPCN3

EtherCATにはカテゴリ5以上のSTPケーブル（アルミテープと編組の二重遮へいシールド付ツイストペアケーブル）を使用します。ストレート配線で使用します。

商品		メーカ	ケーブル長（m）	形式	お問合せ先
サイズ・線心数（対数）： AWG26×4P ケーブルシース材質： PUR	両側コネクタ付ケーブル（RJ45/RJ45） RJ45コネクタ小型タイプ＊1 ケーブル色：黄色　＊2	オムロン株式会社	0.3	形XS6W-6PUR8SS30CM-YF	オムロン株式会社カスタマサポートセンタ TEL：0120-919-066
			0.5	形XS6W-6PUR8SS50CM-YF
			1	形XS6W-6PUR8SS100CM-YF
			2	形XS6W-6PUR8SS200CM-YF
			3	形XS6W-6PUR8SS300CM-YF
			5	形XS6W-6PUR8SS500CM-YF
サイズ・線心数（対数）： AWG22×2P	両側コネクタ付ケーブル（RJ45/RJ45） RJ45コネクタ堅牢タイプ＊1 ケーブル色：ライトブルー	オムロン株式会社	0.3	形XS5W-T421-AMD-K
			0.5	形XS5W-T421-BMD-K
			1	形XS5W-T421-CMD-K
			2	形XS5W-T421-DMD-K
			5	形XS5W-T421-GMD-K
			10	形XS5W-T421-JMD-K
	プラグ両側コネクタ付ケーブル（M12ストレート/RJ45）シールド強化コネクタケーブル仕様＊3 M12スマートクリックコネクタタイプ RJ45コネクタ堅牢タイプケーブル色：黒色	オムロン株式会社	0.5	形XS5W-T421-BMC-SS
			1	形XS5W-T421-CMC-SS
			2	形XS5W-T421-DMC-SS
			3	形XS5W-T421-EMC-SS
			5	形XS5W-T421-GMC-SS
			10	形XS5W-T421-JMC-SS
サイズ・線心数（対数）: AWG22×2P	両側コネクタ付ケーブル (RJ45/RJ45) RJ45コネクタ小型堅牢タイプ＊4 ケーブル色：黄色	スリーエムジャパン株式会社	0.25	3RHS4-1100-0.25M	スリーエムジャパン株式会社カスタマーコールセンター TEL：0570-012-321
			0.5	3RHS4-1100-0.5M
			1	3RHS4-1100-1M
			2	3RHS4-1100-2M
			5	3RHS4-1100-5M
			10	3RHS4-1100-10M

＊1. 小型タイプのケーブルの長さは0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20mをご用意しております。
　　堅牢タイプのケーブルの長さは、0.3、0.5、1、2、3、5、10、15mをご用意しております。
　　詳細は「産業用イーサネットコネクタカタログ」（カタログ番号：CDJC-006）をご参照ください。
＊2. ケーブルの色は、緑色と青色もご用意しております。
＊3. 詳細は、当社営業担当者にお問い合わせください。
＊4. ケーブルの長さは0.25～100mをご用意しております。お問い合わせ先にお尋ねください。

商品		メーカ	形式	お問合せ先
サイズ・線心数（対数）： AWG24 × 4P	ケーブル	日立金属株式会社	NETSTAR-C5E SAB 0.5×4P CP ＊1	鐘通株式会社企画部 TEL：075-662-0996
		倉茂電工株式会社	KETH-SB ＊1	倉茂電工株式会社 TEL：03-5644-7601 TEL：06-6231-8151
		JMACS株式会社	IETP-SB ＊1	JMACS株式会社 TEL：03-3239-5204 TEL：06-4796-0080
	RJ45コネクタ	パンドウイットコーポレーション	MPS588-C ＊1	パンドウイットコーポレーション日本支社大阪支店
サイズ・線心数（対数）： AWG22 × 2P	ケーブル	倉茂電工株式会社	KETH-PSB-OMR ＊2	倉茂電工株式会社 TEL：03-5644-7601 TEL：06-6231-8151
	ケーブル	JMACS株式会社	PNET/B ＊2	JMACS株式会社 TEL：03-3239-5204 TEL：06-4796-0080
	RJ45組立式コネクタ	オムロン株式会社	形XS6G-T421-1 ＊2	オムロン株式会社カスタマサポートセンタ TEL：0120-919-066
サイズ・線心数（対数）： AWG22 × 2P	ケーブル	スリーエムジャパン株式会社	79100-IE4P-F1-YE ＊2	スリーエムジャパン株式会社カスタマーコールセンター TEL：0570-012-321
サイズ・線心数（対数）： AWG22 × 2P	RJ45組立コネクタ	スリーエムジャパン株式会社	3R104-1110-000AM ＊2	スリーエムジャパン株式会社カスタマーコールセンター TEL：0570-012-321

＊1. ケーブルとRJ45コネクタは、上記の組み合わせでのご使用を推奨します。
＊2. ケーブルとRJ45組立式コネクタは、上記の組み合わせでのご使用を推奨します。

接続するコントローラによってソフトウェアが異なります。ご購入に際しては、以下の組合せ一覧をご確認ください。

機器	オムロン製PLCシステム	オムロン製マシンオートメーションコントローラシステム
コントローラ	CS/CJ/CPシリーズなど	NJ/NXシリーズ
インバータ	インバータ本体：RX2シリーズ	インバータ本体：RX2シリーズ通信ユニット：EtherCAT通信ユニット形3G3AX-RX2-ECT
ソフトウェア	FA統合ツールパッケージ CX-One （CX-Drive Ver3.0以降）	オートメーションソフトウェア Sysmac Studio（Ver.1.47以降）

商品名称	仕様			形式
商品名称		ライセンス数	メディア	形式
FA統合ツールパッケージ CX-One Ver.4.□	CX-Oneは、オムロン製PLC、コンポーネントの周辺ツールを提供する統合ツールパッケージです。 CX-One Ver.4.□には、CX-Drive Ver.3.□が含まれます。	1ライセンス版＊1	DVD	形CXONE-AL01D-V4

＊1. CX-Oneはマルチライセンス商品（3、10、30、50ライセンス）をご用意しております。
注1. 詳しくは「CX-One Ver.4 カタログ（SBCZ-063）」をご覧ください。
　2. RX2シリーズにはCX-Drive Ver3.0以降が必要です。

NJ/NXシリーズCPUユニットおよびNYシリーズ産業用PCをはじめとするマシンオートメーションコントローラ、EtherCATスレーブおよびHMIなどの設定、プログラミング、デバッグ、メンテナンスのための、統合開発環境を提供するソフトウェアです。

詳細につきましては、『Sysmac Studioカタログ』（カタログ番号：SBCA-122）をご参照ください。
注. RX2シリーズにはEtherCAT通信ユニット形3G3AX-RX2-ECT ユニットバージョン Ver.1.0以降およびSysmac Studio Ver.1.47以降が必要です。

3G3RX2

豊富なアプリケーションに対応。省エネとパフォーマンスの最大化に貢献

形式基準

種類

インバータ本体

通信ユニット

オプション品

回生制動ユニットと制動抵抗器の組合せ一覧

接続形態

EtherCAT通信ケーブル推奨品

コネクタ付ケーブル

ケーブル/コネクタ

ソフトウェア

接続するコントローラによるソフトウェアの選択方法

FA統合ツールパッケージ CX-One

オートメーションソフトウェア Sysmac Studio

商品カテゴリ
