| 項目 | 記号 | 定格値 | 単位 |
|---|---|---|---|
| 電源電圧 | VCC | 10 | V |
| 出力電圧 | VOUT | 28 | V |
| 出力電流 | IOUT | 16 | mA |
| 出力許容損失 | POUT | 250＊ | mW |
| 動作温度 | Topr | -25～+75 | ℃ |
| 保存温度 | Tstg | -40～+85 | ℃ |
| はんだ付け温度 | Tsol | ̶ | ℃ |
- Home>
- 商品情報>
- 商品カテゴリ>
- センサ>
- フォト･マイクロセンサ>
- [電子部品]機器内蔵用フォト・マイクロセンサ>
- 透過形フォト・IC出力タイプ>
- EE-SX4009-P10
EE-SX4009-P10
フォト･マイクロセンサ（透過形）
情報更新 : 2018/11/12
横幅を最大化
絶対最大定格（Ta＝25℃）
＊周囲温度が25℃を越える場合は、データシートの「特性データ（参考値）」の温度定格図をご覧ください。
外装仕様
| 接続方式 | 質量（g） | 材質 |
|---|---|---|
| ケース | ||
| コネクタ接続 | 3.4 | ポリカーボネート |
電気的および光学的特性（Ta＝25℃、Vcc＝5V±10％）
| 項目 | 記号 | 特性値 | 単位 | 条件 | ||
|---|---|---|---|---|---|---|
| MIN. | TYP. | MAX. | ||||
| 消費電流 | ICC | ̶ | ̶ | 30 | mA | 入光時およびしゃ光時 |
| ローレベル出力電圧 | VOL | ̶ | ̶ | 0.3 | V | IOUT＝16mA、入光時 |
| ハイレベル出力電圧 | VOH | （VCC×0.9） | ̶ | ̶ | V | VOUT＝VCC、しゃ光時
RL＝47kΩ |
| 応答周波数 | f | 3 | ̶ | ̶ | kHz | VOUT＝VCC＊
RL＝47kΩ |

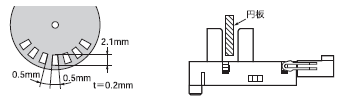

＊応答周波数の測定は下図の円板を回転させた場合の値です。
