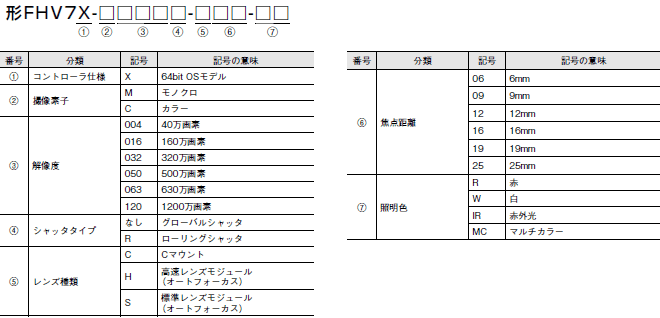

形式から製品の仕様をご判断いただく際にご利用ください。ご注文の際には、「種類/標準価格」にある形式からお選びください。
情報更新 : 2020/04/01
※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。
形式から製品の仕様をご判断いただく際にご利用ください。ご注文の際には、「種類/標準価格」にある形式からお選びください。
モジュールの組み合わせにより、以下の5つの構成があります。
スマートカメラ本体 | レンズ | 内蔵照明 | 保護構造 | 一体型モデル形式 | 外観 | 機器の構成 | |
---|---|---|---|---|---|---|---|
40万画素
160万画素 320万画素 500万画素 630万画素 1200万画素 |
形FHV7H-□004-□
形FHV7H-□016-□ 形FHV7H-□032-□ 形FHV7H-□050-□ 形FHV7H-□063R-□ 形FHV7H-□120R-□ |
Cマウントレンズ
形3Z4SLE SV-□ □□□□V 形3Z4SLE SV-□ □□□□H |
なし | IP40 | 形FHV7H-
□□□□□-C |
![]() |
Cマウントレンズ/
IP40構成 |
IP67
防水フードが必要 形FHV-XHD-S 形FHV-XHD-L |
一体型モデルなし | ![]() |
Cマウントレンズ/
IP67構成 |
||||
40万画素
160万画素 320万画素 630万画素 |
形FHV7H-□004-□
形FHV7H-□016-□ 形FHV7H-□032-□ 形FHV7H-□063R-□ |
FHV
レンズモジュール 形FHV-LEM-H□□ 形FHV-LEM-S□□ |
なし | IP40 | 形FHV7H-
□□□□□-H□□ 形FHV7H- □□□□□-S□□ |
![]() |
レンズモジュール/
IP40構成 |
IP67
防水フードが必要 形FHV-XHD-LEM |
一体型モデルなし | ![]() |
レンズモジュール/
IP67構成 |
||||
形FHV-LTM-□□ | IP67 | 形FHV7H-□□□□□-
H□□-□□ 形FHV7H-□□□□□- S□□-□□ |
![]() |
レンズモジュール/
内蔵照明 IP67構成 |
外観 | 解像度 | 形式 | 標準価格(¥) | |||
---|---|---|---|---|---|---|
カラー | モノクロ | |||||
![]() |
40万画素 | ◎ | 形FHV7H-C004-C | ◎ | 形FHV7H-M004-C | オープン価格 |
160万画素 | ◎ | 形FHV7H-C016-C | ◎ | 形FHV7H-M016-C | ||
320万画素 | ◎ | 形FHV7H-C032-C | ◎ | 形FHV7H-M032-C | ||
500万画素 | ◎ | 形FHV7H-C050-C | ◎ | 形FHV7H-M050-C | ||
630万画素 | ◎ | 形FHV7H-C063R-C | ◎ | 形FHV7H-M063R-C | ||
1200万画素 | ◎ | 形FHV7H-C120R-C | ◎ | 形FHV7H-M120R-C |
外観 | 解像度 | レンズ種類 | 焦点距離
* |
形式 | 標準価格(¥) | |
---|---|---|---|---|---|---|
カラー | モノクロ | |||||
![]() |
40万画素 | 高速レンズ
モジュール (オートフォーカス) |
6mm | 形FHV7H-C004-H06 | 形FHV7H-M004-H06 | オープン価格 |
19mm | 形FHV7H-C004-H19 | 形FHV7H-M004-H19 | ||||
標準レンズ
モジュール (オートフォーカス) |
6mm | 形FHV7H-C004-S06 | 形FHV7H-M004-S06 | |||
9mm | 形FHV7H-C004-S09 | 形FHV7H-M004-S09 | ||||
12mm | 形FHV7H-C004-S12 | 形FHV7H-M004-S12 | ||||
16mm | 形FHV7H-C004-S16 | 形FHV7H-M004-S16 | ||||
25mm | 形FHV7H-C004-S25 | 形FHV7H-M004-S25 | ||||
160万画素 | 高速レンズ
モジュール (オートフォーカス) |
6mm | 形FHV7H-C016-H06 | 形FHV7H-M016-H06 | ||
19mm | 形FHV7H-C016-H19 | 形FHV7H-M016-H19 | ||||
標準レンズ
モジュール (オートフォーカス) |
6mm | 形FHV7H-C016-S06 | 形FHV7H-M016-S06 | |||
9mm | 形FHV7H-C016-S09 | 形FHV7H-M016-S09 | ||||
12mm | 形FHV7H-C016-S12 | 形FHV7H-M016-S12 | ||||
16mm | 形FHV7H-C016-S16 | 形FHV7H-M016-S16 | ||||
25mm | 形FHV7H-C016-S25 | 形FHV7H-M016-S25 | ||||
320万画素 | 高速レンズ
モジュール (オートフォーカス) |
6mm | 形FHV7H-C032-H06 | 形FHV7H-M032-H06 | ||
19mm | 形FHV7H-C032-H19 | 形FHV7H-M032-H19 | ||||
標準レンズ
モジュール (オートフォーカス) |
6mm | 形FHV7H-C032-S06 | 形FHV7H-M032-S06 | |||
9mm | 形FHV7H-C032-S09 | 形FHV7H-M032-S09 | ||||
12mm | 形FHV7H-C032-S12 | 形FHV7H-M032-S12 | ||||
16mm | 形FHV7H-C032-S16 | 形FHV7H-M032-S16 | ||||
25mm | 形FHV7H-C032-S25 | 形FHV7H-M032-S25 | ||||
630万画素 | 高速レンズ
モジュール (オートフォーカス) |
6mm | 形FHV7H-C063R-H06 | 形FHV7H-M063R-H06 | ||
19mm | 形FHV7H-C063R-H19 | 形FHV7H-M063R-H19 | ||||
標準レンズ
モジュール (オートフォーカス) |
6mm | 形FHV7H-C063R-S06 | 形FHV7H-M063R-S06 | |||
9mm | 形FHV7H-C063R-S09 | 形FHV7H-M063R-S09 | ||||
12mm | 形FHV7H-C063R-S12 | 形FHV7H-M063R-S12 | ||||
16mm | 形FHV7H-C063R-S16 | 形FHV7H-M063R-S16 | ||||
25mm | 形FHV7H-C063R-S25 | 形FHV7H-M063R-S25 |
*オートフォーカス範囲/視野範囲は、レンズモジュールの定格/性能表(「定格/性能」)、光学図表(カタログ)をご確認ください。
外観 | 解像度 | レンズ種類 | 焦点距離
* |
照明色 | 形式 | 標準価格(¥) | |||
---|---|---|---|---|---|---|---|---|---|
カラー | モノクロ | ||||||||
![]() |
40万画素 | 高速レンズ
モジュール (オート フォーカス) |
6mm | マルチカラー | 形FHV7H-C004-H06-MC | 形FHV7H-M004-H06-MC | オープン価格 | ||
赤色 | ― | 形FHV7H-M004-H06-R | |||||||
白色 | 形FHV7H-C004-H06-W | 形FHV7H-M004-H06-W | |||||||
赤外 | ― | 形FHV7H-M004-H06-IR | |||||||
19mm | マルチカラー | 形FHV7H-C004-H19-MC | 形FHV7H-M004-H19-MC | ||||||
赤色 | ― | 形FHV7H-M004-H19-R | |||||||
白色 | 形FHV7H-C004-H19-W | 形FHV7H-M004-H19-W | |||||||
赤外 | ― | 形FHV7H-M004-H19-IR | |||||||
標準レンズ
モジュール (オート フォーカス) |
6mm | マルチカラー | 形FHV7H-C004-S06-MC | 形FHV7H-M004-S06-MC | |||||
赤色 | ― | 形FHV7H-M004-S06-R | |||||||
白色 | 形FHV7H-C004-S06-W | 形FHV7H-M004-S06-W | |||||||
赤外 | ― | 形FHV7H-M004-S06-IR | |||||||
9mm | マルチカラー | 形FHV7H-C004-S09-MC | 形FHV7H-M004-S09-MC | ||||||
赤色 | ― | 形FHV7H-M004-S09-R | |||||||
白色 | 形FHV7H-C004-S09-W | 形FHV7H-M004-S09-W | |||||||
赤外 | ― | 形FHV7H-M004-S09-IR | |||||||
12mm | マルチカラー | 形FHV7H-C004-S12-MC | 形FHV7H-M004-S12-MC | ||||||
赤色 | ― | 形FHV7H-M004-S12-R | |||||||
白色 | 形FHV7H-C004-S12-W | 形FHV7H-M004-S12-W | |||||||
赤外 | ― | 形FHV7H-M004-S12-IR | |||||||
16mm | マルチカラー | 形FHV7H-C004-S16-MC | 形FHV7H-M004-S16-MC | ||||||
赤色 | ― | 形FHV7H-M004-S16-R | |||||||
白色 | 形FHV7H-C004-S16-W | 形FHV7H-M004-S16-W | |||||||
赤外 | ― | 形FHV7H-M004-S16-IR | |||||||
25mm | マルチカラー | 形FHV7H-C004-S25-MC | 形FHV7H-M004-S25-MC | ||||||
赤色 | ― | 形FHV7H-M004-S25-R | |||||||
白色 | 形FHV7H-C004-S25-W | 形FHV7H-M004-S25-W | |||||||
赤外 | ― | 形FHV7H-M004-S25-IR | |||||||
160万画素 | 高速レンズ
モジュール (オート フォーカス) |
6mm | マルチカラー | 形FHV7H-C016-H06-MC | 形FHV7H-M016-H06-MC | ||||
赤色 | ― | 形FHV7H-M016-H06-R | |||||||
白色 | 形FHV7H-C016-H06-W | 形FHV7H-M016-H06-W | |||||||
赤外 | ― | 形FHV7H-M016-H06-IR | |||||||
19mm | マルチカラー | 形FHV7H-C016-H19-MC | 形FHV7H-M016-H19-MC | ||||||
赤色 | ― | 形FHV7H-M016-H19-R | |||||||
白色 | 形FHV7H-C016-H19-W | 形FHV7H-M016-H19-W | |||||||
赤外 | ― | 形FHV7H-M016-H19-IR | |||||||
標準レンズ
モジュール (オート フォーカス) |
6mm | マルチカラー | 形FHV7H-C016-S06-MC | 形FHV7H-M016-S06-MC | |||||
赤色 | ― | 形FHV7H-M016-S06-R | |||||||
白色 | 形FHV7H-C016-S06-W | 形FHV7H-M016-S06-W | |||||||
赤外 | ― | 形FHV7H-M016-S06-IR | |||||||
9mm | マルチカラー | ◎ | 形FHV7H-C016-S09-MC | 形FHV7H-M016-S09-MC | |||||
赤色 | ― | 形FHV7H-M016-S09-R | |||||||
白色 | 形FHV7H-C016-S09-W | 形FHV7H-M016-S09-W | |||||||
赤外 | ― | 形FHV7H-M016-S09-IR | |||||||
12mm | マルチカラー | ◎ | 形FHV7H-C016-S12-MC | 形FHV7H-M016-S12-MC | |||||
赤色 | ― | 形FHV7H-M016-S12-R | |||||||
白色 | 形FHV7H-C016-S12-W | 形FHV7H-M016-S12-W | |||||||
赤外 | ― | 形FHV7H-M016-S12-IR | |||||||
16mm | マルチカラー | 形FHV7H-C016-S16-MC | 形FHV7H-M016-S16-MC | ||||||
赤色 | ― | 形FHV7H-M016-S16-R | |||||||
白色 | 形FHV7H-C016-S16-W | 形FHV7H-M016-S16-W | |||||||
赤外 | ― | 形FHV7H-M016-S16-IR | |||||||
25mm | マルチカラー | 形FHV7H-C016-S25-MC | 形FHV7H-M016-S25-MC | ||||||
赤色 | ― | 形FHV7H-M016-S25-R | |||||||
白色 | 形FHV7H-C016-S25-W | 形FHV7H-M016-S25-W | |||||||
赤外 | ― | 形FHV7H-M016-S25-IR | |||||||
320万画素 | 高速レンズ
モジュール (オート フォーカス) |
6mm | マルチカラー | 形FHV7H-C032-H06-MC | 形FHV7H-M032-H06-MC | ||||
赤色 | ― | 形FHV7H-M032-H06-R | |||||||
白色 | 形FHV7H-C032-H06-W | 形FHV7H-M032-H06-W | |||||||
赤外 | ― | 形FHV7H-M032-H06-IR | |||||||
19mm | マルチカラー | ◎ | 形FHV7H-C032-H19-MC | 形FHV7H-M032-H19-MC | |||||
赤色 | ― | 形FHV7H-M032-H19-R | |||||||
白色 | 形FHV7H-C032-H19-W | 形FHV7H-M032-H19-W | |||||||
赤外 | ― | 形FHV7H-M032-H19-IR | |||||||
標準レンズ
モジュール (オート フォーカス) |
6mm | マルチカラー | 形FHV7H-C032-S06-MC | 形FHV7H-M032-S06-MC | |||||
赤色 | ― | 形FHV7H-M032-S06-R | |||||||
白色 | 形FHV7H-C032-S06-W | 形FHV7H-M032-S06-W | |||||||
赤外 | ― | 形FHV7H-M032-S06-IR | |||||||
9mm | マルチカラー | 形FHV7H-C032-S09-MC | 形FHV7H-M032-S09-MC | ||||||
赤色 | ― | 形FHV7H-M032-S09-R | |||||||
白色 | 形FHV7H-C032-S09-W | 形FHV7H-M032-S09-W | |||||||
赤外 | ― | 形FHV7H-M032-S09-IR | |||||||
12mm | マルチカラー | ◎ | 形FHV7H-C032-S12-MC | 形FHV7H-M032-S12-MC | |||||
赤色 | ― | 形FHV7H-M032-S12-R | |||||||
白色 | 形FHV7H-C032-S12-W | 形FHV7H-M032-S12-W | |||||||
赤外 | ― | 形FHV7H-M032-S12-IR | |||||||
16mm | マルチカラー | 形FHV7H-C032-S16-MC | 形FHV7H-M032-S16-MC | ||||||
赤色 | ― | 形FHV7H-M032-S16-R | |||||||
白色 | 形FHV7H-C032-S16-W | 形FHV7H-M032-S16-W | |||||||
赤外 | ― | 形FHV7H-M032-S16-IR | |||||||
25mm | マルチカラー | 形FHV7H-C032-S25-MC | 形FHV7H-M032-S25-MC | ||||||
赤色 | ― | 形FHV7H-M032-S25-R | |||||||
白色 | 形FHV7H-C032-S25-W | 形FHV7H-M032-S25-W | |||||||
赤外 | ― | 形FHV7H-M032-S25-IR | |||||||
630万画素 | 高速レンズ
モジュール (オート フォーカス) 6mm 19mm |
6mm | マルチカラー | 形FHV7H-C063R-H06-MC | 形FHV7H-M063R-H06-MC | ||||
赤色 | ― | 形FHV7H-M063R-H06-R | |||||||
白色 | 形FHV7H-C063R-H06-W | 形FHV7H-M063R-H06-W | |||||||
赤外 | ― | 形FHV7H-M063R-H06-IR | |||||||
19mm | マルチカラー | 形FHV7H-C063R-H19-MC | 形FHV7H-M063R-H19-MC | ||||||
赤色 | ― | 形FHV7H-M063R-H19-R | |||||||
白色 | 形FHV7H-C063R-H19-W | 形FHV7H-M063R-H19-W | |||||||
赤外 | ― | 形FHV7H-M063R-H19-IR | |||||||
標準レンズ
モジュール (オート フォーカス) |
6mm | マルチカラー | 形FHV7H-C063R-S06-MC | 形FHV7H-M063R-S06-MC | |||||
赤色 | ― | 形FHV7H-M063R-S06-R | |||||||
白色 | 形FHV7H-C063R-S06-W | 形FHV7H-M063R-S06-W | |||||||
赤外 | ― | 形FHV7H-M063R-S06-IR | |||||||
9mm | マルチカラー | 形FHV7H-C063R-S09-MC | 形FHV7H-M063R-S09-MC | ||||||
赤色 | ― | 形FHV7H-M063R-S09-R | |||||||
白色 | 形FHV7H-C063R-S09-W | 形FHV7H-M063R-S09-W | |||||||
赤外 | ― | 形FHV7H-M063R-S09-IR | |||||||
12mm | マルチカラー | 形FHV7H-C063R-S12-MC | 形FHV7H-M063R-S12-MC | ||||||
赤色 | ― | 形FHV7H-M063R-S12-R | |||||||
白色 | 形FHV7H-C063R-S12-W | 形FHV7H-M063R-S12-W | |||||||
赤外 | ― | 形FHV7H-M063R-S12-IR | |||||||
16mm | マルチカラー | 形FHV7H-C063R-S16-MC | 形FHV7H-M063R-S16-MC | ||||||
赤色 | ― | 形FHV7H-M063R-S16-R | |||||||
白色 | 形FHV7H-C063R-S16-W | 形FHV7H-M063R-S16-W | |||||||
赤外 | ― | 形FHV7H-M063R-S16-IR | |||||||
25mm | マルチカラー | 形FHV7H-C063R-S25-MC | 形FHV7H-M063R-S25-MC | ||||||
赤色 | ― | 形FHV7H-M063R-S25-R | |||||||
白色 | 形FHV7H-C063R-S25-W | 形FHV7H-M063R-S25-W | |||||||
赤外 | ― | 形FHV7H-M063R-S25-IR |
*オートフォーカス範囲/視野範囲は、レンズモジュールの定格/性能表(「定格/性能」)、光学図表(カタログ)をご確認ください。
外観 | 種類 | 焦点距離 * | 形式 | 標準価格(¥) | |
---|---|---|---|---|---|
![]() |
高速レンズモジュール
(オートフォーカス) |
6mm | ◎ | 形FHV-LEM-H06 | オープン価格 |
19mm | ◎ | 形FHV-LEM-H19 | |||
![]() |
標準レンズモジュール
(オートフォーカス) |
6mm | ◎ | 形FHV-LEM-S06 | |
9mm | ◎ | 形FHV-LEM-S09 | |||
12mm | ◎ | 形FHV-LEM-S12 | |||
16mm | ◎ | 形FHV-LEM-S16 | |||
25mm | ◎ | 形FHV-LEM-S25 |
*オートフォーカス範囲/視野範囲は、レンズモジュールの定格/性能表(「定格/性能」)、光学図表(カタログ)をご確認ください。
注. Cマウントレンズについては「画像処理周辺機器カタログ(カタログ番号:SDNB-029)をご覧ください。
外観 | 照明色 | 形式 | 標準価格(¥) | |
---|---|---|---|---|
![]() |
マルチカラー | ◎ | 形FHV-LTM-MC | オープン価格 |
![]() |
赤色 | 形FHV-LTM-R | ||
![]() |
白色 | ◎ | 形FHV-LTM-W | |
![]() |
赤外光 | 形FHV-LTM-IR |
外観 | 種類 | 形式 | 標準価格(¥) | ||
---|---|---|---|---|---|
![]() |
偏光フィルタ | 可視光用 | ◎ | 形FHV-XPL | オープン価格 |
![]() |
偏光フィルタ | 赤外光・可視光両用 | ◎ | 形FHV-XPL-IR | |
![]() |
拡散フィルタ | ◎ | 形FHV-XDF |
照明モジュールなしでIP67構造にしたい場合に必要です。
外観 | 種類 | 形式 | 標準価格(¥) | |
---|---|---|---|---|
![]() |
防水フード レンズモジュール用 | ◎ | 形FHV-XHD-LEM | オープン価格 |
![]() |
防水フード Cマウント用(ショート)*1 | ◎ | 形FHV-XHD-S | |
![]() |
防水フード Cマウント用(ロング)*2 | ◎ | 形FHV-XHD-L |
*1. 下記のレンズに使用可能です。
形3Z4S-LE SV-0614V、形3Z4S-LE SV-0813V、形3Z4S-LE SV-1214V、形3Z4S-LE SV-1614V、
形3Z4S-LE SV-2514V
*2. 下記のレンズに使用可能です。
形3Z4S-LE SV-0614H、形3Z4S-LE SV-0814H、形3Z4S-LE SV-1214H、形3Z4S-LE SV-1614H、
形3Z4S-LE SV-2514H、形3Z4S-LE SV-3514H、形3Z4S-LE SV-5014H
外観 | 種類 | ケーブル長 | 形式 | 標準価格(¥) | |
---|---|---|---|---|---|
![]() |
I/Oケーブル
(耐屈曲)*1 |
2m | ◎ | 形FHV-VDB 2M | オープン価格 |
3m | ◎ | 形FHV-VDB 3M | |||
5m | ◎ | 形FHV-VDB 5M | |||
10m | ◎ | 形FHV-VDB 10M | |||
20m | 形FHV-VDB 20M | ||||
![]() |
I/Oケーブル
(耐屈曲、ライトアングル)*1 |
2m | 形FHV-VDLB 2M | ||
3m | 形FHV-VDLB 3M | ||||
5m | ◎ | 形FHV-VDLB 5M | |||
10m | ◎ | 形FHV-VDLB 10M | |||
20m | 形FHV-VDLB 20M | ||||
![]() |
I/Oケーブル
(超耐屈曲)*1、*2 |
2m | 形FHV-VDBX 2M | ||
3m | 形FHV-VDBX 3M | ||||
5m | ◎ | 形FHV-VDBX 5M | |||
10m | ◎ | 形FHV-VDBX 10M | |||
![]() |
I/Oケーブル
(超耐屈曲、ライトアングル)*1、*2 |
2m | 形FHV-VDLBX 2M | ||
3m | 形FHV-VDLBX 3M | ||||
5m | ◎ | 形FHV-VDLBX 5M | |||
10m | ◎ | 形FHV-VDLBX 10M | |||
![]() |
イーサネットケーブル
(耐屈曲) |
2m | ◎ | 形FHV-VNB 2M | |
3m | ◎ | 形FHV-VNB 3M | |||
5m | ◎ | 形FHV-VNB 5M | |||
10m | ◎ | 形FHV-VNB 10M | |||
20m | 形FHV-VNB 20M | ||||
![]() |
イーサネットケーブル
(耐屈曲、ライトアングル) |
2m | 形FHV-VNLB 2M | ||
3m | 形FHV-VNLB 3M | ||||
5m | ◎ | 形FHV-VNLB 5M | |||
10m | ◎ | 形FHV-VNLB 10M | |||
20m | 形FHV-VNLB 20M | ||||
![]() |
イーサネットケーブル
(超耐屈曲)*2 |
2m | 形FHV-VNBX 2M | ||
3m | 形FHV-VNBX 3M | ||||
5m | ◎ | 形FHV-VNBX 5M | |||
10m | ◎ | 形FHV-VNBX 10M | |||
![]() |
イーサネットケーブル
(超耐屈曲、ライトアングル)*2 |
2m | 形FHV-VNLBX 2M | ||
3m | 形FHV-VNLBX 3M | ||||
5m | ◎ | 形FHV-VNLBX 5M | |||
10m | ◎ | 形FHV-VNLBX 10M | |||
![]() |
外部照明用中継ケーブル
(MDMC照明用) |
0.1m | 形FHV-VFLX-GD |
*1. スマートカメラデータユニットを使用される場合、I/Oケーブル(形FHV-VDB/VDLB/VDBX/VDLBX)は接続できません。
スマートカメラデータユニットケーブル(形FHV-VUB/VULB/VUBX/VULBX)をご使用ください。
*2. 超耐屈曲タイプのケーブル(形FHV-VN□BX、形FHV-VD□BX)を使用する場合は、水の浸入に対する保護がありません。
(使用するスマートカメラの保護構造がIP67ではなく、IP60となります。)
水の浸入に対する保護が必要な場合は、耐屈曲タイプのケーブル(形FHV-VN□B、形FHV-VD□B)をご使用ください。
外観 | 種類 | 形式 | 標準価格(¥) | |
---|---|---|---|---|
![]() |
パラレルインタフェース | ◎ | 形FHV-SDU10 | オープン価格 |
![]() |
EtherCATインタフェース | ◎ | 形FHV-SDU30 |
外観 | 種類 | ケーブル長 | 形式 | 標準価格(¥) | ||
---|---|---|---|---|---|---|
![]() |
スマートカメラデータ
ユニットケーブル(耐屈曲)*1 |
2m | ◎ | 形FHV-VUB 2M | オープン価格 | |
3m | ◎ | 形FHV-VUB 3M | ||||
5m | ◎ | 形FHV-VUB 5M | ||||
10m | ◎ | 形FHV-VUB 10M | ||||
20m | 形FHV-VUB 20M | |||||
![]() |
スマートカメラデータ
ユニットケーブル (耐屈曲、ライトアングル)*1 |
2m | 形FHV-VULB 2M | |||
3m | 形FHV-VULB 3M | |||||
5m | ◎ | 形FHV-VULB 5M | ||||
10m | ◎ | 形FHV-VULB 10M | ||||
20m | 形FHV-VULB 20M | |||||
![]() |
スマートカメラデータ
ユニットケーブル (超耐屈曲)*1、*3 |
2m | 形FHV-VUBX 2M | |||
3m | 形FHV-VUBX 3M | |||||
5m | 形FHV-VUBX 5M | |||||
10m | 形FHV-VUBX 10M | |||||
![]() |
スマートカメラデータ
ユニットケーブル (超耐屈曲、ライトアングル)*1、*3 |
2m | 形FHV-VULBX 2M | |||
3m | 形FHV-VULBX 3M | |||||
5m | 形FHV-VULBX 5M | |||||
10m | 形FHV-VULBX 10M | |||||
![]() |
パラレルI/Oケーブル | 2m | ◎ | 形XW2Z-S013-2 | ||
5m | ◎ | 形XW2Z-S013-5 | ||||
![]() |
コネクタ端子台変換ユニット用
パラレルI/Oケーブル 接続可能な端子台ユニット 形XW2R-□34G-T |
0.5m | ◎ | 形XW2Z-050EE | 2,800 | |
1m | ◎ | 形XW2Z-100EE | 3,100 | |||
1.5m | ◎ | 形XW2Z-150EE | 3,550 | |||
2m | ◎ | 形XW2Z-200EE | 3,900 | |||
3m | ◎ | 形XW2Z-300EE | 4,600 | |||
5m | ◎ | 形XW2Z-500EE | 6,000 | |||
![]() |
コネクタ端子台
変換ユニット*2 |
プラススクリュータイプ | - | 形XW2R-J34GD-T | 4,000 | |
マイナススクリュータイプ | - | 形XW2R-E34GD-T | 4,000 | |||
プッシュインタイプ | - | 形XW2R-P34GD-T | 3,500 |
*1. 本ケーブルを使用時は、I/Oケーブル(形FHV-VDB/VDLB/VDBX/VDLBX)は接続できません。
*2. 詳しくは、コネクタ端子台変換ユニット形XW2Rシリーズカタログ(CDLJ-033)をご覧ください。
*3. 超耐屈曲タイプのケーブル(形FHV-VU□BX)を使用する場合は、水の浸入に対する保護がありません。
(使用するスマートカメラの保護構造がIP67ではなく、IP60となります。)
水の浸入に対する保護が必要な場合は、耐屈曲タイプのケーブル(形FHV-VU□B)をご使用ください。
外観 | 種類 | 形式 | 標準価格(¥) | ||
---|---|---|---|---|---|
![]() |
取付具 スマートカメラ本体・照明コントローラ固定用 | ◎ | 形FHV-XMT-7 | オープン価格 | |
![]() |
取付具 照明コントローラ固定用 | 形FHV-XMT-7-TCC | |||
![]() |
照明カバー(交換用)*1 | 形FHV-XCV | |||
![]() |
防水キャップ(交換用) | Ethernetコネクタ用 | 形FHV-XWC-ECN | ||
![]() |
照明コネクタ用 | 形FHV-XWC-LCN | |||
![]() |
防水パッキン*2
(交換用、5個) |
カメラ用 | 形FHV-XWP-CAM | ||
![]() |
照明モジュール用 | 形FHV-XWP-LTM | |||
![]() |
防水フード用 | 形FHV-XWP-HD-SL | |||
![]() |
照明モジュール用遮光シート(交換用、3個)*2 | 形FHV-XLS-LTM | |||
![]() |
高速レンズモジュール用カバー
(交換用、カバー1個、ねじ5個(予備を1本含む)) |
形FHV-XFC-LEM-H | |||
![]() |
標準レンズモジュール用カバー
(交換用、カバー1個、ねじ5個(予備を1本含む)) |
形FHV-XFC-LEM-S | |||
![]() |
Cマウントレンズ専用カバー
(交換用、カバー1個、ねじ5個(予備を1本含む)) |
形FHV-XFC-C | |||
- | マイクロSDカードカバー専用ねじ(交換用、10個) | 形FHV-XSCR-MSD |
*1. 適合照明モジュール
形FHV-LTM-W、形FHV-LTM-R、形FHV-LTM-IR、形FHV-LTM-MC
*2. 遮光シートは、消耗品であるため劣化します。必要に応じて交換してください。
外観 | 詳細 | 形式 | 標準価格(¥) | ||||
---|---|---|---|---|---|---|---|
- | 外部照明 | 標準タイプ | FLVシリーズ | ![]() カタログ(SDNB-029) を参照。 |
|||
高輝度LEDタイプ | FL-BR/DRシリーズ | ||||||
MDMC照明
(照明コントローラ内蔵) |
FL-MDシリーズ | ||||||
- | 照明コントローラ | 標準タイプ | FLV-TCC/ATC | ||||
高輝度LEDタイプ | FL-TCC/STC | ||||||
![]() |
EtherNet/IP・Ethernet
産業用 スイッチングハブ |
3ポート | 故障検知機能なし | 消費電流:0.22A以下 | ◎ | 形W4S1-03B | 15,000 |
![]() |
5ポート | 故障検知機能なし | 消費電流:0.22A以下 | ◎ | 形W4S1-05B | 25,000 | |
故障検知機能あり | ◎ | 形W4S1-05C | 30,000 |
詳細は「画像処理周辺機器カタログ(SDNB-029)」を参照してください。
解像度 | スマートカメラ形式 | 素子サイズ | 推奨レンズ | ||
---|---|---|---|---|---|
標準レンズ | テレセントリックレンズ | 耐振動衝撃レンズ | |||
40万画素 | 形FHV7H-□004 | 1/2.9インチ相当 | SV-Vシリーズ | VS-TCHシリーズ | VS-MCAシリーズ
ノンテレマクロ VS-MCシリーズ |
160万画素 | 形FHV7H-□016 | 1/2.9インチ相当 | |||
320万画素 | 形FHV7H-□032 | 1/1.8インチ相当 | SV-Hシリーズ | ||
500万画素 | 形FHV7H-□050 | 2/3インチ相当 | |||
630万画素 | 形FHV7H-□063R | 1/1.8インチ相当 | |||
1200万画素 | 形FHV7H-□120R | 1/1.7インチ相当 |
EtherCATにはカテゴリ5以上のSTPケーブル(アルミテープと編組の二重遮へいシールド付ツイストペアケーブル)を使用します。ストレート配線で使用します。
商品名称 | 形状 | メーカ | ケーブル長
(m) |
形式 | 標準価格
(¥) |
お問合せ先 | |
---|---|---|---|---|---|---|---|
両側コネクタ付ケーブル(RJ45/RJ45)
RJ45コネクタ小型タイプ *1 サイズ・線心数(対数):AWG26 × 4P ケーブルシース材質:LSZH *2 ケーブル色:黄色 *3 |
![]() |
オムロン
株式会社 |
0.3 | ◎ | 形XS6W-6LSZH8SS30CM-Y | 3,000 | オムロン株式会社
カスタマ サポートセンタ TEL:0120-919-066 |
0.5 | ◎ | 形XS6W-6LSZH8SS50CM-Y | 3,200 | ||||
1 | ◎ | 形XS6W-6LSZH8SS100CM-Y | 3,250 | ||||
2 | ◎ | 形XS6W-6LSZH8SS200CM-Y | 3,550 | ||||
3 | ◎ | 形XS6W-6LSZH8SS300CM-Y | 3,900 | ||||
5 | ◎ | 形XS6W-6LSZH8SS500CM-Y | 4,550 | ||||
両側コネクタ付ケーブル(RJ45/RJ45)
RJ45コネクタ堅牢タイプ *1 サイズ・線心数(対数):AWG22 × 2P ケーブル色:ライトブルー |
![]() |
オムロン
株式会社 |
0.3 | ◎ | 形XS5W-T421-AMD-K | 6,050 | |
0.5 | ◎ | 形XS5W-T421-BMD-K | 6,150 | ||||
1 | ◎ | 形XS5W-T421-CMD-K | 6,500 | ||||
2 | ◎ | 形XS5W-T421-DMD-K | 7,150 | ||||
5 | ◎ | 形XS5W-T421-GMD-K | 9,100 | ||||
10 | ◎ | 形XS5W-T421-JMD-K | 12,100 | ||||
プラグ両側コネクタ付ケーブル
(M12ストレート/M12ストレート) シールド強化コネクタケーブル仕様 *4 M12スマートクリックコネクタタイプ サイズ・線心数(対数):AWG22 × 2P ケーブル色:黒色 |
![]() |
オムロン
株式会社 |
0.5 | ◎ | 形XS5W-T421-BM2-SS | 4,200 | |
1 | ◎ | 形XS5W-T421-CM2-SS | 4,600 | ||||
2 | ◎ | 形XS5W-T421-DM2-SS | 5,500 | ||||
3 | ◎ | 形XS5W-T421-EM2-SS | 6,400 | ||||
5 | ◎ | 形XS5W-T421-GM2-SS | 8,150 | ||||
10 | ◎ | 形XS5W-T421-JM2-SS | 12,400 | ||||
プラグ両側コネクタ付ケーブル
(M12ストレート/RJ45) シールド強化コネクタケーブル仕様 *4 M12スマートクリックコネクタタイプ RJ45コネクタ堅牢タイプ サイズ・線心数(対数):AWG22 × 2P ケーブル色:黒色 |
![]() |
オムロン
株式会社 |
0.5 | ◎ | 形XS5W-T421-BMC-SS | 6,600 | |
1 | ◎ | 形XS5W-T421-CMC-SS | 7,050 | ||||
2 | ◎ | 形XS5W-T421-DMC-SS | 8,050 | ||||
3 | ◎ | 形XS5W-T421-EMC-SS | 8,900 | ||||
5 | ◎ | 形XS5W-T421-GMC-SS | 10,700 | ||||
10 | ◎ | 形XS5W-T421-JMC-SS | 15,000 | ||||
両側コネクタ付ケーブル(RJ45/RJ45)
RJ45コネクタ小型堅牢タイプ *5 サイズ・線心数(対数):AWG22 × 2P ケーブル色:黄色 |
![]() |
スリーエム
ジャパン 株式会社 |
0.25 | 3RHS4-1100-0.25M | 価格につ
いてはお 問合せ先 にお尋ね ください |
スリーエム ジャパン
株式会社 カスタマー コールセンター TEL:0570-012-321 |
|
0.5 | 3RHS4-1100-0.5M | ||||||
1 | 3RHS4-1100-1M | ||||||
2 | 3RHS4-1100-2M | ||||||
5 | 3RHS4-1100-5M | ||||||
10 | 3RHS4-1100-10M |
*1. 小型タイプのケーブルの長さは0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20mをご用意しております。
堅牢タイプ 両側コネクタ付ケーブル(RJ45/RJ45)のケーブルの長さは、0.3、0.5、1、2、3、5、10、15m
をご用意しております。
詳細は「産業用イーサネットコネクタカタログ」(カタログ番号:CDJC-006)をご参照ください。
*2. 制御盤内配線用のLow Smoke Zero Halogenケーブルです。LSZHタイプは一重遮へいシールド構造ですが、
通信・ノイズ特性が規格値を満足していることを確認しています。
制御盤外のケーブル敷設にも適した小型タイプのPURケーブルもご用意しております。
*3. ケーブルの色は、緑色と青色もご用意しております。
*4. 詳細は、当社営業担当者にお問い合わせください。
*5. ケーブルの長さは0.25~100mをご用意しております。お問い合わせ先にお尋ねください。
商品 | メーカ | 形式 | 標準価格(¥) | お問合せ先 | ||
---|---|---|---|---|---|---|
EtherCAT
(1000BASE-T/ 100BASE-TX) サイズ・線心数(対数): AWG24 × 4P |
ケーブル | 日立金属株式会社 | NETSTAR-C5E SAB
0.5 × 4P CP *1 |
価格については
お問合せ先に お尋ねください |
鐘通株式会社 企画部
TEL:075-662-0996 |
|
倉茂電工株式会社 | KETH-SB *1 | 倉茂電工株式会社
TEL:03-5644-7601/06-6231-8151 |
||||
昭和電線ケーブル
システム株式会社 |
FAE-5004 *1 | 昭和電線ケーブルシステム株式会社
TEL:03-5404-6966 |
||||
JMACS株式会社 | IETP-SB *1 | JMACS株式会社
TEL:03-3239-5204/06-4796-0080 |
||||
RJ45コネクタ | パンドウイット
コーポレーション |
MPS588-C *1 | パンドウイットコーポレーション日本支社
大阪支店 |
|||
EtherCAT
(100BASE-TX/ 10BASE-T) サイズ・線心数(対数): AWG22 × 2P |
ケーブル | 倉茂電工株式会社 | KETH-PSB-OMR *2 | 価格については
お問合せ先に お尋ねください |
倉茂電工株式会社
TEL:03-5644-7601/06-6231-8151 |
|
JMACS株式会社 | PNET/B *2 | JMACS株式会社
TEL:03-3239-5204/06-4796-0080 |
||||
昭和電線ケーブル
システム株式会社 |
FAE-5002 *2 | 昭和電線ケーブルシステム株式会社
TEL:03-5404-6966 |
||||
RJ45組立式コネクタ
![]() |
オムロン株式会社 | ◎ | 形XS6G-T421-1 *2 | 2,550 | オムロン株式会社カスタマサポートセンタ
TEL:0120-919-066 |
|
EtherCAT
(100BASE-TX) サイズ・線心数(対数): AWG22 × 2P |
ケーブル | スリーエム ジャパン
株式会社 |
79100-IE4P-F1-YE *2 | 価格については
お問合せ先に お尋ねください |
スリーエム ジャパン株式会社
カスタマーコールセンター TEL:0570-012-321 |
|
RJ45組立式コネクタ | 3R104-1110-000AM *2 |
*1. ケーブルとRJ45コネクタは、上記の組み合わせでのご使用を推奨します。
*2. ケーブルとRJ45組立式コネクタは、上記の組み合わせでのご使用を推奨します。
本製品の保証期間、保証内容については、 アドバンテック株式会社にお問い合わせください。
外観 | メーカ | 商品名 | 形式 | お問い合わせ先 |
---|---|---|---|---|
![]() |
アドバンテック
株式会社 |
タッチパネルモニタ | PPC-3100S-OMR | アドバンテック株式会社
TEL 06-6267-1887 |
VESAスタンド | PPC-ARM-A03 | |||
ウォールマウントキット | PPC-174T-WL-MTE | |||
スタンド | PPC-Stand-A1E | |||
電源(AC100-200V 90W 19V W/PFC) | 96PSA-A90W19OT-3 | |||
電源ケーブル 1.8m UL | 1700001524 | |||
電源ケーブル 1.8m Europe | 170203183C | |||
電源ケーブル 1.8m PSE | 1700008921 | |||
電源ケーブル 1.8m CCC | 96CB-POWER-B-1.8M |
新規ご購入の際は、DVDとライセンスの両方をご購入ください。DVDとライセンスの単独購入も可能です。ライセンス版にはDVDメディアは含まれません。
商品名称 | 仕様 | 形式 | 標準価格
(¥) |
|||
---|---|---|---|---|---|---|
ライセンス数 | メディア | |||||
Sysmac Studio
スタンダード エディション Ver.1.□□ |
Sysmac Studioは、NJ/NXシリーズCPUユニット および
NYシリーズ産業用PCをはじめとするマシンオートメー ションコントローラ、EtherCATスレーブおよびHMIなど の設定、プログラミング、デバッグ、メンテナンスのた めの、統合開発環境を提供するソフトウェアです。 次の環境で動作します。 ・OS: Windows 7(32bit版/64bit版)/Windows 8(32bit版/ 64bit版)/Windows 8.1(32bit版/64bit版)/ Windows 10(32bit版/64bit版) *1 本ソフトウェアには、ビジョンエディションの機能も含まれ ています。その他の対応機種や機能など詳しくは、当社Web サイトの商品情報をご覧ください。 |
なし
(メディアのみ) |
Sysmac Studio
32bit版DVD *2 |
◎ | 形SYSMAC-SE200D | 3,500 |
なし
(メディアのみ) |
Sysmac Studio
64bit版DVD *2 |
◎ | 形SYSMAC-SE200D-64 | 3,500 | ||
1ライセンス版
*3 |
ー | ◎ | 形SYSMAC-SE201L | 295,000 | ||
Sysmac Studio
ビジョンエディション Ver.1.□□ *4 |
Sysmac Studioビジョンエディションは、画像処理システム
FHシリーズ/スマートカメラFHV7シリーズ/FQ-Mシリーズ の設定に必要な機能のみを含んだライセンスです |
1ライセンス版 | ー | 形SYSMAC-VE001L | オープン価格 |
*1. 形SYSMAC-SE200D-64は、Windows 10(64bit版)で動作します。
*2. スタンダードエディション、ビジョンエディションともにメディアは共通です。
*3. Sysmac Studioはマルチライセンス商品(3、10、30、50ライセンス)をご用意しております。
*4. 本形式はライセンスのみになりますので、Sysmac Studioスタンダードエディションのメディア(DVD)と併せてご使用ください。
情報更新 : 2020/04/01
