(単位:mm)

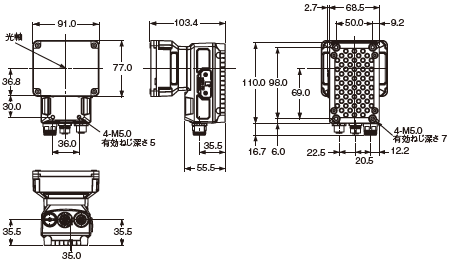

スマートカメラ本体

Cマウントタイプ

形FHV7X-□□□□□-C

FHV7シリーズ 外形寸法 2

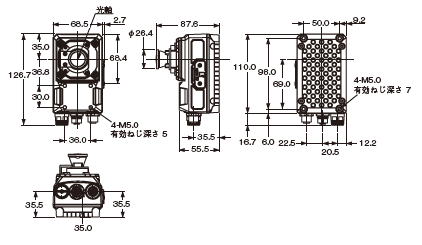

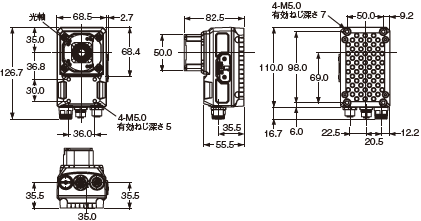

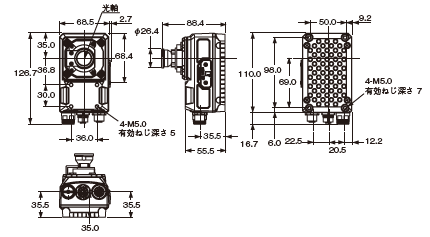

レンズモジュール一体型タイプ

高速レンズモジュール
形FHV7X-□□□□□-H06

FHV7シリーズ 外形寸法 4

形FHV7X-□□□□□-H19

FHV7シリーズ 外形寸法 5

標準レンズモジュール
形FHV7X-□□□□□-S□□

FHV7シリーズ 外形寸法 6

レンズ/照明モジュール一体型タイプ

形FHV7X-□□□□□-H□□-□□/
形FHV7X-□□□□□-S□□-□□

FHV7シリーズ 外形寸法 7

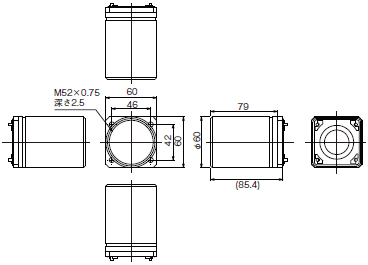

レンズモジュール

高速レンズモジュール(オートフォーカス)

形FHV-LEM-H06

FHV7シリーズ 外形寸法 9

形FHV-LEM-H19

FHV7シリーズ 外形寸法 10

標準レンズモジュール(オートフォーカス)

形FHV-LEM-S□□

FHV7シリーズ 外形寸法 11

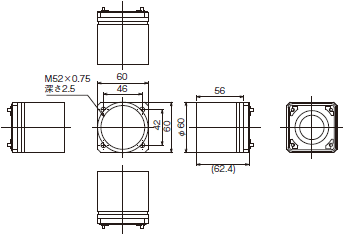

照明モジュール

形FHV-LTM-□□

FHV7シリーズ 外形寸法 13

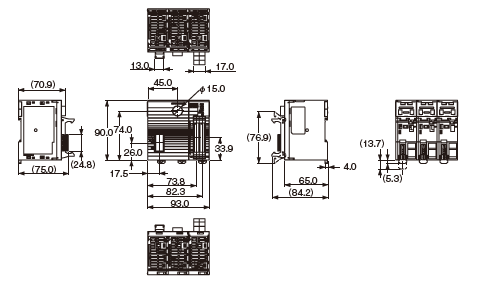

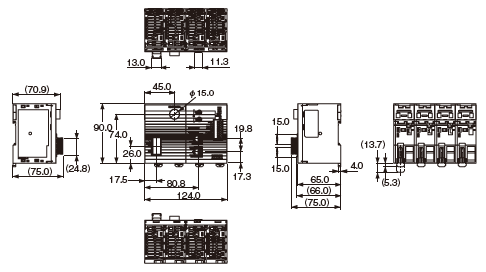

スマートカメラデータユニット

形FHV-SDU10

FHV7シリーズ 外形寸法 14

形FHV-SDU30

FHV7シリーズ 外形寸法 15

スマートカメラデータユニットケーブル

耐屈曲、ストレート

形FHV-VUB2 □M

FHV7シリーズ 外形寸法 17

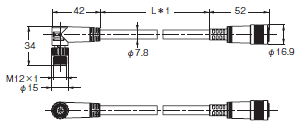

耐屈曲、ライトアングル

形FHV-VULB2 □M

FHV7シリーズ 外形寸法 18

*1. 各ケーブルは、2m/3m/5m/10m/20mがあります。

超耐屈曲、ストレート

形FHV-VUBX2 □M

FHV7シリーズ 外形寸法 20

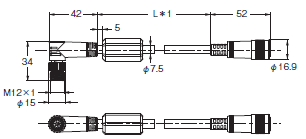

超耐屈曲、ライトアングル

形FHV-VULBX2 □M

FHV7シリーズ 外形寸法 21

*1. 各ケーブルは、5m/10mがあります。

ケーブル

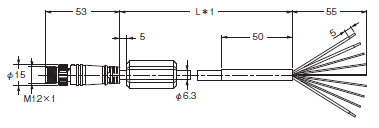

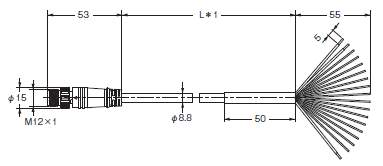

I/Oケーブル(耐屈曲、ストレート)

形FHV-VDB2 □M

FHV7シリーズ 外形寸法 24

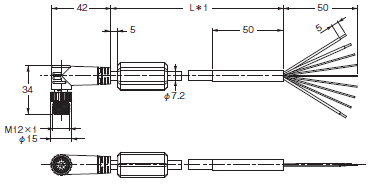

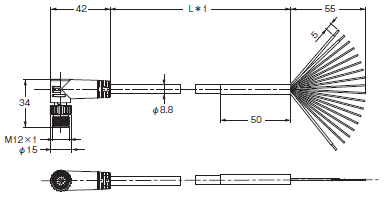

I/Oケーブル(耐屈曲、ライトアングル)

形FHV-VDLB2 □M

FHV7シリーズ 外形寸法 25

*1. 各ケーブルは、2m/3m/5m/10m/20mがあります。

I/Oケーブル(超耐屈曲、ストレート)

形FHV-VDBX2 □M

FHV7シリーズ 外形寸法 27

I/Oケーブル(超耐屈曲、ライトアングル)

形FHV-VDLBX2 □M

FHV7シリーズ 外形寸法 28

*1. 各ケーブルは、5m/10mがあります。

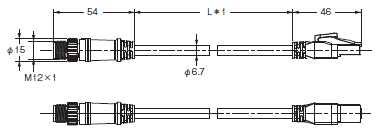

イーサネットケーブル(耐屈曲、ストレート)

形FHV-VNB2 □M

FHV7シリーズ 外形寸法 30

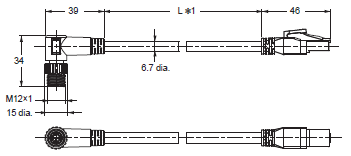

イーサネットケーブル(耐屈曲、ライトアングル)

形FHV-VNLB2 □M

FHV7シリーズ 外形寸法 31

*1. 各ケーブルは、2m/3m/5m/10m/20mがあります。

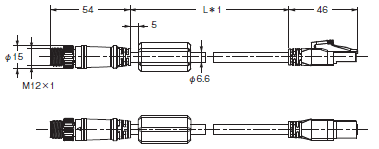

イーサネットケーブル(超耐屈曲、ストレート)

形FHV-VNBX2 □M

FHV7シリーズ 外形寸法 33

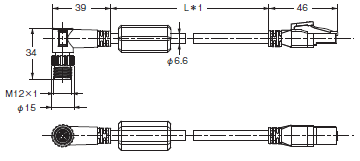

イーサネットケーブル(超耐屈曲、ライトアングル)

形FHV-VNLBX2 □M

FHV7シリーズ 外形寸法 34

*1. 各ケーブルは、5m/10mがあります。

外部照明用中継ケーブル(MDMC照明)

形FHV-VFLX-GD

FHV7シリーズ 外形寸法 36

光学フィルタ/照明カバー

拡散フィルタ、偏光フィルタ
形FHV-XDF/-XPL/-XPL-IR

形FHV-XCV

FHV7シリーズ 外形寸法 37

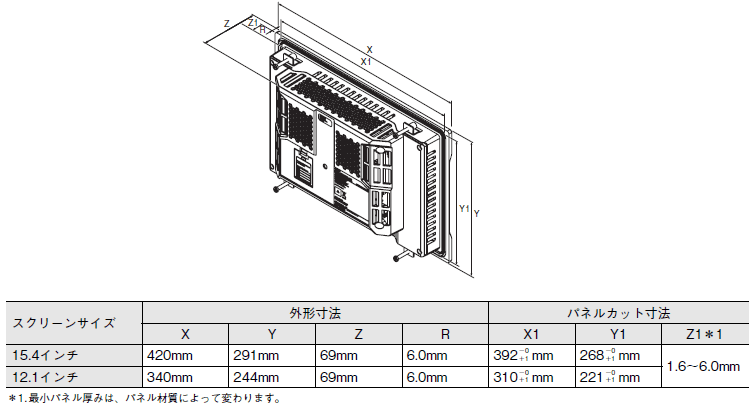

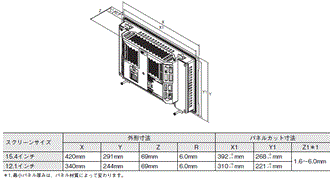

タッチパネルモニタ

オムロン製
形NYE2A-20F11-□□WR1□00

FHV7シリーズ 外形寸法 39

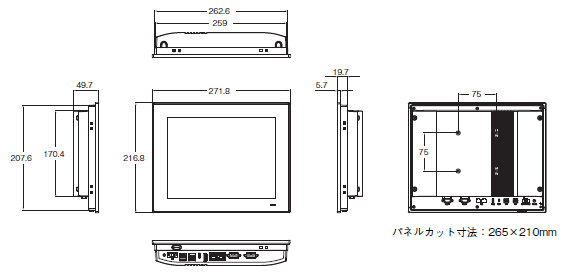

アドバンテック社製
PPC-310-OMR

FHV7シリーズ 外形寸法 40

防水フード

Cマウント用(ショート)

形FHV-XHD-S

FHV7シリーズ 外形寸法 42

Cマウント用(ロング)

形FHV-XHD-L

FHV7シリーズ 外形寸法 43

レンズモジュール用

形FHV-XHD-LEM

FHV7シリーズ 外形寸法 44
