XH5-N

ハーフピッチコネクタ SMTタイプ(基板対基板、基板対ケーブル接続用)

XH5-N

表面実装に対応した1.27mmピッチコネクタ

※ Web特別価格提供品

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

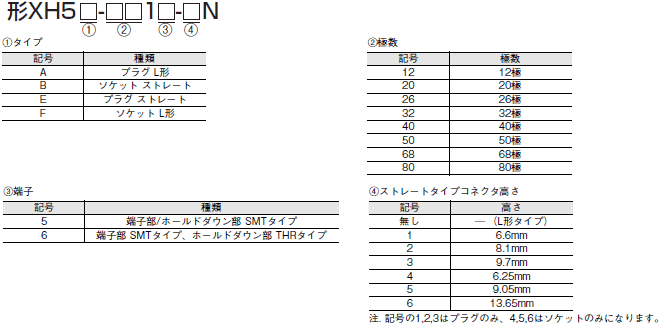

形式構成

基板実装タイプ

XH5-N 種類/価格 2

ソケット 圧接タイプ

XH5-N 種類/価格 3

ストレインリリーフ

XH5-N 種類/価格 4

両端コネクタ付きケーブル

XH5-N 種類/価格 5

種類

形XH5A-N/XH5E-N

プラグ L形 端子部/ホールドダウン部 SMTタイプ

XH5-N 種類/価格 8

極数 形式 リール入り数(個)
12 形XH5A-1215-N 560
20 形XH5A-2015-N
26 形XH5A-2615-N
32 形XH5A-3215-N
40 形XH5A-4015-N
50 形XH5A-5015-N
68 形XH5A-6815-N
80 形XH5A-8015-N

プラグ ストレート 端子部/ホールドダウン部 SMTタイプ

XH5-N 種類/価格 9

極数 高さ(mm) 形式 リール入り数(個)
12 6.6 形XH5E-1215-1N 280
8.1 形XH5E-1215-2N 280
9.7 形XH5E-1215-3N 250
20 6.6 形XH5E-2015-1N 280
8.1 形XH5E-2015-2N 280
9.7 形XH5E-2015-3N 250
26 6.6 形XH5E-2615-1N 280
8.1 形XH5E-2615-2N 280
9.7 形XH5E-2615-3N 250
32 6.6 形XH5E-3215-1N 280
8.1 形XH5E-3215-2N 280
9.7 形XH5E-3215-3N 250
40 6.6 形XH5E-4015-1N 280
8.1 形XH5E-4015-2N 280
9.7 形XH5E-4015-3N 250
50 6.6 形XH5E-5015-1N 280
8.1 形XH5E-5015-2N 280
9.7 形XH5E-5015-3N 250
68 6.6 形XH5E-6815-1N 280
8.1 形XH5E-6815-2N 280
9.7 形XH5E-6815-3N 250
80 6.6 形XH5E-8015-1N 280
8.1 形XH5E-8015-2N 280
9.7 形XH5E-8015-3N 250

プラグ L形 端子部 SMTタイプ、ホールドダウン部 THRタイプ

XH5-N 種類/価格 10

極数 形式 リール入り数(個)
12 形XH5A-1216-N 440
20 形XH5A-2016-N
26 形XH5A-2616-N
32 形XH5A-3216-N
40 形XH5A-4016-N
50 形XH5A-5016-N
68 形XH5A-6816-N
80 形XH5A-8016-N

プラグ ストレート 端子部 SMTタイプ、ホールドダウン部 THRタイプ

XH5-N 種類/価格 11

極数 高さ(mm) 形式 リール入り数(個)
12 6.6 形XH5E-1216-1N 220
8.1 形XH5E-1216-2N
9.7 形XH5E-1216-3N
20 6.6 形XH5E-2016-1N
8.1 形XH5E-2016-2N
9.7 形XH5E-2016-3N
26 6.6 形XH5E-2616-1N
8.1 形XH5E-2616-2N
9.7 形XH5E-2616-3N
32 6.6 形XH5E-3216-1N
8.1 形XH5E-3216-2N
9.7 形XH5E-3216-3N
40 6.6 形XH5E-4016-1N
8.1 形XH5E-4016-2N
9.7 形XH5E-4016-3N
50 6.6 形XH5E-5016-1N
8.1 形XH5E-5016-2N
9.7 形XH5E-5016-3N
68 6.6 形XH5E-6816-1N
8.1 形XH5E-6816-2N
9.7 形XH5E-6816-3N
80 6.6 形XH5E-8016-1N
8.1 形XH5E-8016-2N
9.7 形XH5E-8016-3N

形XH5F-N/XH5B-N

ソケット L形 端子部/ホールドダウン部 SMTタイプ

XH5-N 種類/価格 13

極数 形式 リール入り数(個)
12 形XH5F-1215-N 560
20 形XH5F-2015-N
26 形XH5F-2615-N
32 形XH5F-3215-N
40 形XH5F-4015-N
50 形XH5F-5015-N
68 形XH5F-6815-N
80 形XH5F-8015-N

ソケット ストレート 端子部/ホールドダウン部 SMTタイプ

XH5-N 種類/価格 14

極数 高さ(mm) 形式 リール入り数(個)
12 6.25 形XH5B-1215-4N 280
9.05 形XH5B-1215-5N 280
13.65 形XH5B-1215-6N 170
20 6.25 形XH5B-2015-4N 280
9.05 形XH5B-2015-5N 280
13.65 形XH5B-2015-6N 170
26 6.25 形XH5B-2615-4N 280
9.05 形XH5B-2615-5N 280
13.65 形XH5B-2615-6N 170
32 6.25 形XH5B-3215-4N 280
9.05 形XH5B-3215-5N 280
13.65 形XH5B-3215-6N 170
40 6.25 形XH5B-4015-4N 280
9.05 形XH5B-4015-5N 280
13.65 形XH5B-4015-6N 170
50 6.25 形XH5B-5015-4N 280
9.05 形XH5B-5015-5N 280
13.65 形XH5B-5015-6N 170
68 6.25 形XH5B-6815-4N 280
9.05 形XH5B-6815-5N 280
13.65 形XH5B-6815-6N 170
80 6.25 形XH5B-8015-4N 280
9.05 形XH5B-8015-5N 280
13.65 形XH5B-8015-6N 170

ソケット ストレート 端子部 SMTタイプ、ホールドダウン部 THRタイプ

XH5-N 種類/価格 15

極数 高さ(mm) 形式 リール入り数(個)
12 6.25 形XH5B-1216-4N 220
9.05 形XH5B-1216-5N
13.65 形XH5B-1216-6N
20 6.25 形XH5B-2016-4N
9.05 形XH5B-2016-5N
13.65 形XH5B-2016-6N
26 6.25 形XH5B-2616-4N
9.05 形XH5B-2616-5N
13.65 形XH5B-2616-6N
32 6.25 形XH5B-3216-4N
9.05 形XH5B-3216-5N
13.65 形XH5B-3216-6N
40 6.25 形XH5B-4016-4N
9.05 形XH5B-4016-5N
13.65 形XH5B-4016-6N
50 6.25 形XH5B-5016-4N
9.05 形XH5B-5016-5N
13.65 形XH5B-5016-6N
68 6.25 形XH5B-6816-4N
9.05 形XH5B-6816-5N
13.65 形XH5B-6816-6N
80 6.25 形XH5B-8016-4N
9.05 形XH5B-8016-5N
13.65 形XH5B-8016-6N

形XH5M-N/XH5T-N

ソケット 圧接タイプ

XH5-N 種類/価格 17

極数 形式 最小梱包単位(個)
12 形XH5M-1210-N 100
20 形XH5M-2010-N 105
26 形XH5M-2610-N 120
32 形XH5M-3210-N 100
40 形XH5M-4010-N 100
50 形XH5M-5010-N 75
68 形XH5M-6810-N 50
80 形XH5M-8010-N 50

ストレインリリーフ

XH5-N 種類/価格 18

極数 形式 最小梱包単位(個)
12 形XH5T-1204-N 100
20 形XH5T-2004-N 100
26 形XH5T-2604-N 100
32 形XH5T-3204-N 100
40 形XH5T-4004-N 100
50 形XH5T-5004-N 75
68 形XH5T-6804-N 75
80 形XH5T-8004-N 50

形XH5H-N

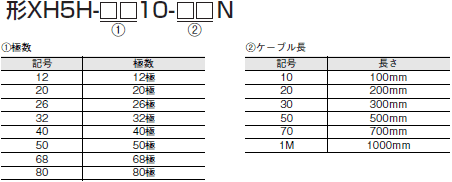

両端コネクタ付きケーブル 形XH5H-□□10-□□N

XH5-N 種類/価格 20

極数 ケーブル長L(mm) 形式最 最小梱包単位(個)
12 100 形XH5H-1210-10N 10
200 形XH5H-1210-20N
300 形XH5H-1210-30N
500 形XH5H-1210-50N
700 形XH5H-1210-70N
1000 形XH5H-1210-1MN
20 100 形XH5H-2010-10N
200 形XH5H-2010-20N
300 形XH5H-2010-30N
500 形XH5H-2010-50N
700 形XH5H-2010-70N
1000 形XH5H-2010-1MN
26 100 形XH5H-2610-10N
200 形XH5H-2610-20N
300 形XH5H-2610-30N
500 形XH5H-2610-50N
700 形XH5H-2610-70N
1000 形XH5H-2610-1MN
32 100 形XH5H-3210-10N
200 形XH5H-3210-20N
300 形XH5H-3210-30N
500 形XH5H-3210-50N
700 形XH5H-3210-70N
1000 形XH5H-3210-1MN
40 100 形XH5H-4010-10N
200 形XH5H-4010-20N
300 形XH5H-4010-30N
500 形XH5H-4010-50N
700 形XH5H-4010-70N
1000 形XH5H-4010-1MN
50 100 形XH5H-5010-10N
200 形XH5H-5010-20N
300 形XH5H-5010-30N
500 形XH5H-5010-50N
700 形XH5H-5010-70N
1000 形XH5H-5010-1MN
68 100 形XH5H-6810-10N
200 形XH5H-6810-20N
300 形XH5H-6810-30N
500 形XH5H-6810-50N
700 形XH5H-6810-70N
1000 形XH5H-6810-1MN
80 100 形XH5H-8010-10N
200 形XH5H-8010-20N
300 形XH5H-8010-30N
500 形XH5H-8010-50N
700 形XH5H-8010-70N
1000 形XH5H-8010-1MN
