(単位:mm)

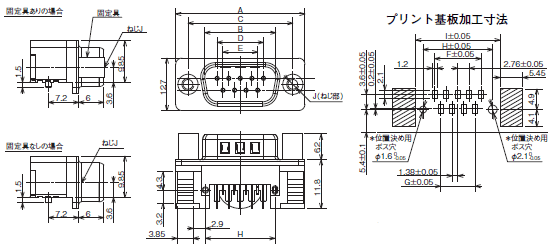

形XM3K-N Dサブコネクタ プラグ

形XM3K-□□12-02N
(固定具なし・取付穴M3)
形XM3K-□□12-03N
(固定具なし・取付穴#4-40 UNC)
形XM3K-□□12-12N
(固定具あり・M3)
形XM3K-□□12-13N
(固定具あり・#4-40 UNC)

XM3K-N / XM3L-N 外形寸法 1

(公差±0.05)
注. 基板のパターンピッチ公差は全体にわたって±0.05です。累積しないでください。
*φ1.6、φ2.1は位置決め用ボス穴なので、この部分にはんだがのらないようメタルマスクを設計してください。

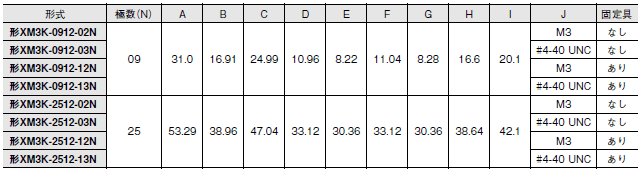

寸法表

XM3K-N / XM3L-N 外形寸法 3

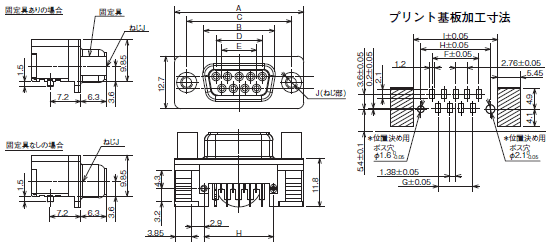

形XM3L-N Dサブコネクタ ソケット

形XM3L-□□12-02N
(固定具なし・取付穴M3)
形XM3L-□□12-03N
(固定具なし・取付穴#4-40 UNC)
形XM3L-□□12-12N
(固定具あり・M3)
形XM3L-□□12-13N
(固定具あり・#4-40 UNC)

XM3K-N / XM3L-N 外形寸法 4

(公差±0.05)
注. 基板のパターンピッチ公差は全体にわたって±0.05です。累積しないでください。
*φ1.6、φ2.1 は位置決め用ボス穴なので、この部分にはんだがのらないようメタルマスクを設計してください。

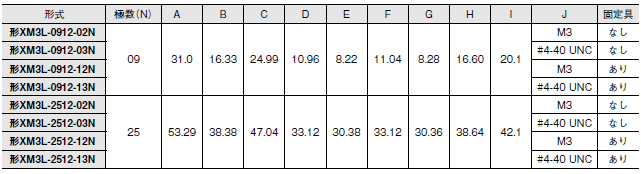

寸法表

XM3K-N / XM3L-N 外形寸法 6
