MEMS非接触温度センサ
情報更新 : 2023/09/22
| 形式 | 形D6T-1A-01 | 形D6T-1A-02 | 形D6T-8L-09 | 形D6T-8L-09H | 形D6T-44L-06 | 形D6T-44L-06H | 形D6T-32L-01A |
|---|---|---|---|---|---|---|---|
| 電源電圧 | DC4.5～5.5V | ||||||
| 保存温度範囲 | -20～80℃ | -40～80℃ | -20～80℃ | -10～60℃ | -20～80℃ | ||
| （氷結および結露無きこと） | |||||||
| 使用温度範囲 | 0～60℃ | -40～80℃ | 0～60℃ | 0～60℃ | -10～70℃ | ||
| （氷結および結露無きこと） | |||||||
| 保存湿度範囲 | 95%RH以下 | 95%RH以下 | 95%RH以下 | 85%RH以下 | 95%RH以下 | ||
| （氷結および結露無きこと） | |||||||
| 使用湿度範囲 | 20～95%RH | 20～95%RH | 20～95%RH | 20～85%RH | 20～95%RH | ||
| （氷結および結露無きこと） | |||||||
| 形式 | 形D6T-1A-01 | 形D6T-1A-02 | 形D6T-8L-09 | 形D6T-8L-09H | 形D6T-44L-06 | 形D6T-44L-06H | 形D6T-32L-01A | |
|---|---|---|---|---|---|---|---|---|
| 視野角 ＊1 | X方向 | 58.0° | 26.5° | 54.5° | 44.2° | 90° | ||
| Y方向 | 58.0° | 26.5° | 5.5° | 45.7° | 90° | |||
| 対象物温度出力精度
＊2 |
精度1 | ±1.5℃以内
測定条件：Vcc=5.0V ①Tx=25℃、Ta=25℃ ②Tx=45℃、Ta=25℃ ③Tx=45℃、Ta=45℃ |
±3.0℃以内
測定条件：Vcc=5.0V Tx=25℃、Ta=25℃ 中央16×16画素領域 |
|||||
| 精度2 | ±3.0℃以内
測定条件：Vcc=5.0V ④Tx=25℃、Ta=45℃ |
±5.0℃以内
測定条件：Vcc=5.0V Tx=80℃、Ta=25℃ 中央16×16画素領域 |
||||||
| 消費電流 | Typ. 3.5mA | Typ. 5mA | Typ. 19mA | |||||
| 形式 | 形D6T-1A-01 | 形D6T-1A-02 | 形D6T-8L-09 | 形D6T-8L-09H | 形D6T-44L-06 | 形D6T-44L-06H | 形D6T-32L-01A |
|---|---|---|---|---|---|---|---|

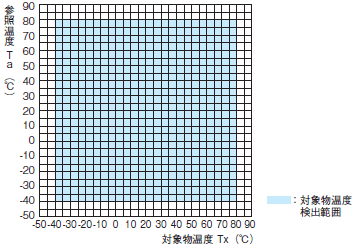

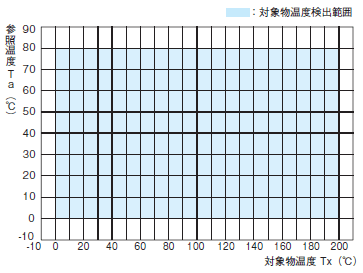

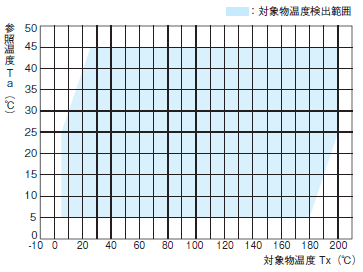

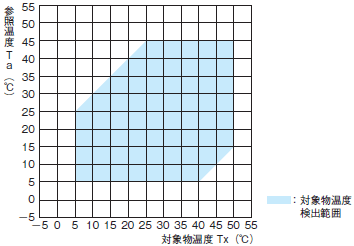

| 対象物温度検出範囲 *2 | 5～50℃ | -40～80℃ | 5～50℃ | 5～200℃ | 5～50℃ | 5～200℃ | 0～200℃ |
| 参照温度検出範囲 *2 | 5～45℃ | -40～80℃ | 5～45℃ | 5～45℃ | 5～45℃ | 5～45℃ | 0～80℃ |
| 出力仕様 | 対象物温度（Tx）、参照温度（Ta）に応じたデジタル値をシリアル通信ポートに出力 | ||||||
| 出力形態（対象物温度） | Binary Code（検出温度［℃］の10倍） | Binary Code（検
出温度［℃］の5倍） |
Binary Code（検出温度［℃］の10倍） | ||||
| 出力形態（センサ内部の参照温度） | Binary Code（検出温度［℃］の10倍） | ||||||
| 通信形態 | I2C対応 | ||||||
| 温度分解能（NETD） *3 | 0.02℃
（データ更新周 期100msec） |
0.06℃
（データ更新周 期100msec） |
0.03℃
（データ更新周 期250msec） |
0.03℃
（データ更新周 期250msec） |
0.06℃
（データ更新周 期300msec） |
0.06℃
（データ更新周 期300msec） |
0.33℃ *4
（データ更新周 期200msec） |
＊1. カタログの「視野特性」を参照ください。
＊2. 「対象物温度検出範囲」を参照ください。
＊3. 参考データ
＊4. 中央4画素の平均値とする。
