(単位:mm)
サーフェス・マウント高周波リレー
この商品について
関連情報
情報更新 : 2017/04/03
(単位:mm)

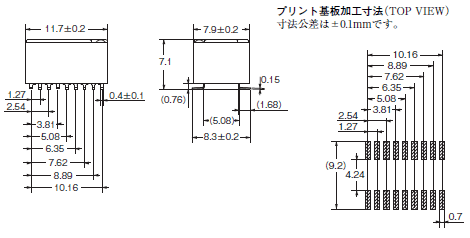

形G6K-2F-RF-V
注1. 一般寸法公差は±0.3mmです。
注2. 端子のコプラナリティは0.15mm以下です。
注3. プリント基板加工図の寸法は、はんだ付け性を考慮した推奨例です。
パッド部の寸法により高周波特性が変わりますので、実機基板にて高周波特性への影響をご確認の上、ご使用ください。
