①制御出力の割付について
制御出力２がない場合：補助出力を制御出力（冷却側）として使用します。
制御出力２がある場合：制御出力2点を、各々加熱側、冷却側に使用します。（どちらが加熱側、冷却側でもかまいません。）
②制御について
PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
加熱側と冷却側で応答特性の異なる制御系にも対応可能です。
この商品について
関連情報
- 商品カテゴリ共通
- 特設ページ
情報更新 : 2025/04/01
形式基準
ねじ端子台タイプ
加熱・冷却制御について
加熱・冷却制御機能を使用する場合
形式一覧
| 形式 |
|---|
| E5ED-RX4A6M-000 |
| E5ED-RX4D6M-000 |
| E5ED-RX4A6M-008 |
| E5ED-RX4D6M-008 |
| E5ED-RX4A6M-010 |
| E5ED-RX4D6M-010 |
| E5ED-QX4A6M-000 |
| E5ED-QX4D6M-000 |
| E5ED-QX4A6M-008 |
| E5ED-QX4D6M-008 |
| E5ED-QX4A6M-010 |
| E5ED-QX4D6M-010 |
| E5ED-CX4A6M-000 |
| E5ED-CX4D6M-000 |
| E5ED-CX4A6M-004 |
| E5ED-CX4D6M-004 |
| E5ED-CX4A6M-022 |
| E5ED-CX4D6M-022 |
| E5ED-RR4A6M-000 |
| E5ED-RR4A6M-008 |
| E5ED-QR4A6M-000 |
| E5ED-QR4A6M-008 |

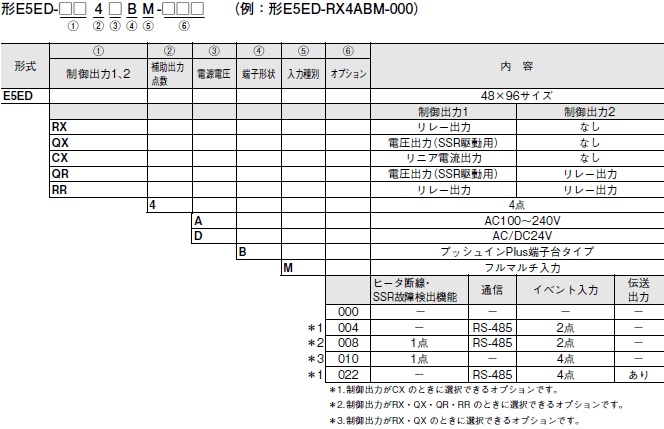

形式基準
プッシュインPlus端子台タイプ
加熱・冷却制御について
加熱・冷却制御機能を使用する場合
①制御出力の割付について
制御出力２がない場合：補助出力を制御出力（冷却側）として使用します。
制御出力２がある場合：制御出力2点を、各々加熱側、冷却側に使用します。（どちらが加熱側、冷却側でもかまいません。）
②制御について
PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
加熱側と冷却側で応答特性の異なる制御系にも対応可能です。
形式一覧
| 形式 |
|---|
| E5ED-RX4ABM-000 |
| E5ED-RX4DBM-000 |
| E5ED-RX4ABM-008 |
| E5ED-RX4DBM-008 |
| E5ED-RX4ABM-010 |
| E5ED-RX4DBM-010 |
| E5ED-QX4ABM-000 |
| E5ED-QX4DBM-000 |
| E5ED-QX4ABM-008 |
| E5ED-QX4DBM-008 |
| E5ED-QX4ABM-010 |
| E5ED-QX4DBM-010 |
| E5ED-CX4ABM-000 |
| E5ED-CX4DBM-000 |
| E5ED-CX4ABM-004 |
| E5ED-CX4DBM-004 |
| E5ED-CX4ABM-022 |
| E5ED-CX4DBM-022 |
| E5ED-RR4ABM-000 |
| E5ED-RR4ABM-008 |
| E5ED-QR4ABM-000 |
| E5ED-QR4ABM-008 |
オプション（別売）
USB-シリアル変換ケーブル
| 形式 |
|---|
| E58-CIFQ2 |
変換ケーブル
| 形式 |
|---|
| E58-CIFQ2-E |
注. 必ず形E58-CIFQ2とセットでご使用ください。
端子カバー（プッシュインPlus端子台タイプには使用できません）
| 形式 | 備考 |
|---|---|
| E53-COV24 | 3ヶ詰め |
注. 端子カバーは本体に付属しています。
防水パッキン
| 形式 |
|---|
| Y92S-P9 |
注. 本防水パッキンは本体に付属しています。
防水カバー
| 形式 |
|---|
| Y92A-49N |
前面ポートカバー
| 形式 |
|---|
| Y92S-P7 |
注. 本前面ポートカバーは本体に付属しています。
取り付けアダプタ
| 形式 | 備考 |
|---|---|
| Y92F-51 | 2ヶ詰め |
注. 本取り付けアダプタは本体に付属しています。
電流検出器（CT）
| 穴径 | 形式 |
|---|---|
| φ5.8 | E54-CT1 |
| φ5.8 | E54-CT1L＊ |
| φ12.0 | E54-CT3 |
| φ12.0 | E54-CT3L＊ |
＊リード線付きの仕様となります。UL認証が必要な場合は、こちらのCTをご使用ください。
ドローアウト治具（プッシュインPlus端子台タイプには使用できません）
| 形式 |
|---|
| Y92F-59 |
サポートソフトウェア CX-Thermo（CXサーモ）
| 形式 |
|---|
| EST2-2C-MV4 |
注. 形E5EDは、CX-Thermo Ver.4.66以上で対応しています。
形E5ED-Bは、CX-Thermo Ver.4.67以上で対応しています。
CX-Thermoの使用環境については、「形EST2-2C-MV4」をご覧ください。
