EE-SX1340

フォト･マイクロセンサ（透過形）

EE-SX1340

小型溝型・SMDタイプ（溝幅：4mm）

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2017/05/22

絶対最大定格（Ta＝25℃）

項目 記号 定格値 単位 備考
発光側 順電流 IF 30 mA - ＊1
パルス順電流 IFP 100 mA Duty比1%、パルス幅 0.1ms
逆電圧 VR 4 V -
受光側 コレクタ･エミッタ間電圧 VCEO 12 V -
エミッタ･コレクタ間電圧 VECO 5 V -
コレクタ電流 IC 20 mA -
コレクタ損失 PC 50 mW - ＊1
動作温度 Topr -30～+85 ℃ - ＊1
保存温度 Tstg -40～+100 ℃ - ＊1
リフローはんだ付け温度 Tsol 255 ℃ 10秒以内 ＊2

＊1. 所定条件内であっても、電圧・電流は、温度定格図により適時軽減するようにしてください。
     また、氷結・結露のないようにしてください。
＊2. リフローはんだ付けは実装上の注意に記載の条件にてはんだ付を行なってください。

電気的および光学的特性（Ta＝25℃）

項目 記号 特性値 単位 条件
MIN. TYP. MAX.
発光側 順電圧 VF - 1.2 1.5 V IF＝30mA
逆電流 IR - 0.01 10 μA VR＝4V
ピーク発光波長 λP - 940 - nm IF＝20mA
受光側 光電流 IL 0.55 - 5.5 mA IF＝20mA、VCE＝10V
暗電流 ID - 10 200 nA VCE＝10V、0ℓx
コレクタ･エミッタ間
飽和電圧		 VCE
（sat）		 - 0.1 0.4 V IF＝20mA、IL＝0.1mA
ピーク分光感度波長 λP - 900 - nm VCE＝5V
上昇時間 tr - 11 - μs VCC＝5V、RL＝100Ω
IL＝1mA ＊
下降時間 tf - 14 - μs VCC＝5V、RL＝100Ω
IL＝1mA ＊

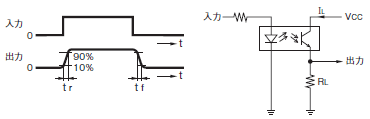

＊上昇時間、下降時間の定義は下図のとおりです。

EE-SX1340 定格/性能 4

外装仕様

接続方式 質量（g） 材質
ケース
表面実装タイプ 0.2 PPS
