(単位:mm)

本体

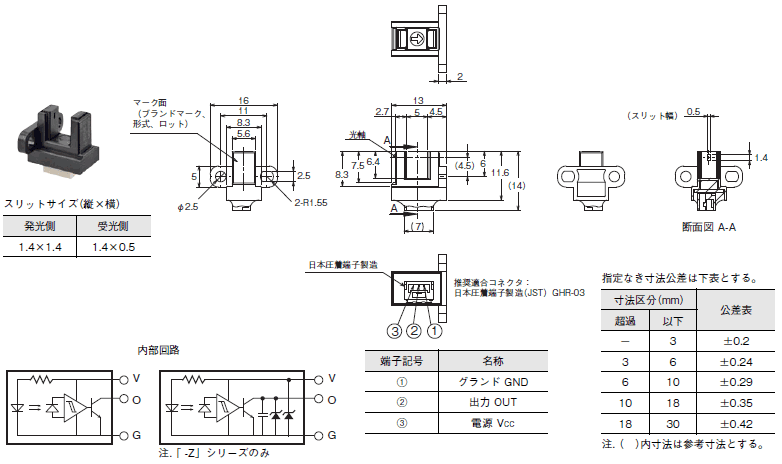

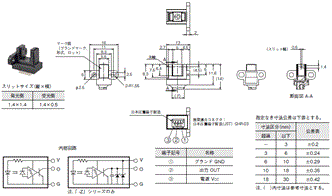

形EE-SX3162-P1
形EE-SX3162-P1-Z
形EE-SX4162-P1
形EE-SX4162-P1-Z
形EE-SX3162-P2
形EE-SX4162-P2

EE-SX3162 / 3163 / 3164 / 4162 / 4163 / 4164 -P, EE-5002 外形寸法 2

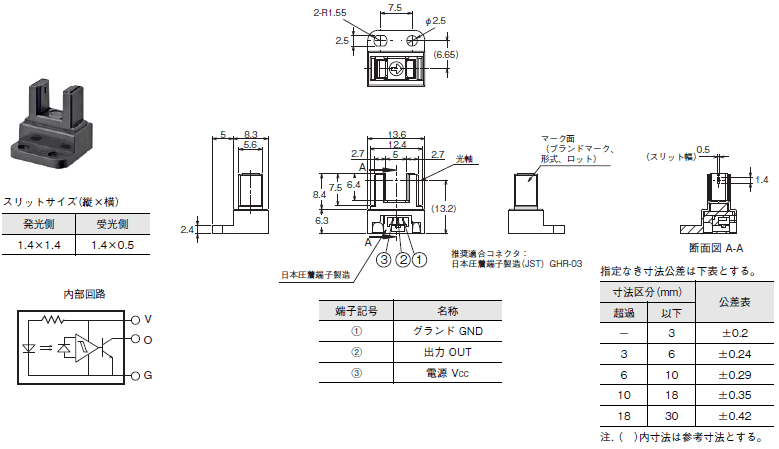

形EE-SX3163-P1
形EE-SX4163-P1
形EE-SX3163-P2
形EE-SX4163-P2

EE-SX3162 / 3163 / 3164 / 4162 / 4163 / 4164 -P, EE-5002 外形寸法 3

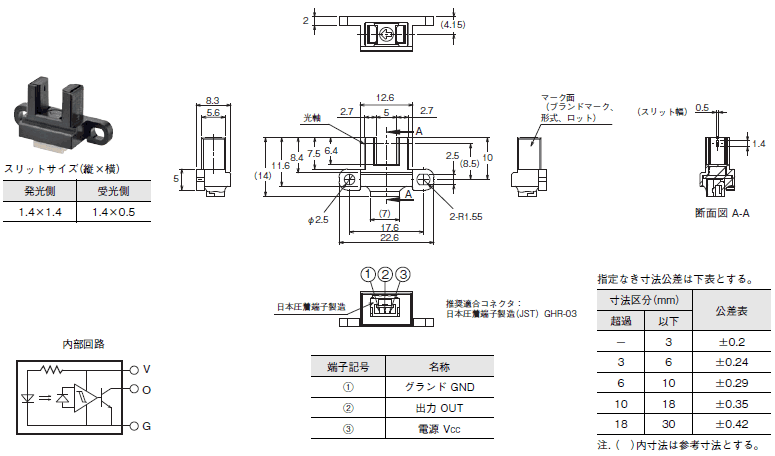

形EE-SX3164-P1
形EE-SX4164-P1
形EE-SX3164-P2
形EE-SX4164-P2

EE-SX3162 / 3163 / 3164 / 4162 / 4163 / 4164 -P, EE-5002 外形寸法 4

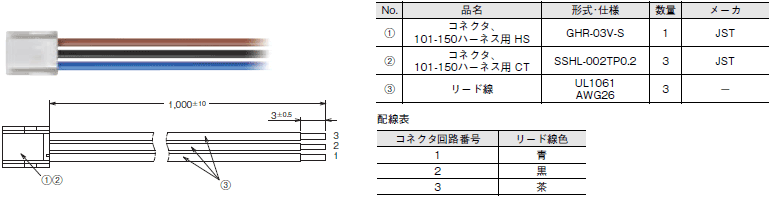

コード付コネクタ(別売)

形EE-5002 1M

EE-SX3162 / 3163 / 3164 / 4162 / 4163 / 4164 -P, EE-5002 外形寸法 6
