絶対最大定格(Ta=25℃)

項目 記号 定格値 単位
発光側 順電流 IF 25 *1 mA
逆電圧 VR 5 V
受光側 電源電圧 VCC 9 V
出力電圧 VOUT 17 V
出力電流 IOUT 8 mA
出力許容損失 POUT 80 *1 mW
動作温度 Topr -30~+85 *1
保存温度 Tstg -40~+90 *1
リフローはんだ付け温度 Tsol 255 *2

*1. 周囲温度が25℃を越える場合は、温度定格図をご覧ください。
*2. はんだ付け時間は10秒以内

電気的および光学的特性(Ta=25℃)

項目 記号 特性値 単位 条件
MIN. TYP. MAX.
発光側 順電圧 VF - 1.2 1.4 V IF=20mA
逆電流 IR - 0.01 10 μA VR=5V
ピーク発光波長 λP - 940 - nm IF=20mA
受光側 動作電源電圧 VCC 2.2 - 7 V -
ローレベル出力電圧 VOL - 0.12 0.4 V VCC=2.2~7V、
IF=7mA、IOL=8mA
ハイレベル出力電圧 IOH - - 10 μA VCC=2.2~7V、
IF=0mA、VOH=17V
消費電流 ICC - 2.8 4 mA VCC=7V
ピーク分光感度波長 λP - 870 - nm VCC=2.2~7V
出力オン時LED電流 IFT - - 3.5 mA VCC=2.2~7V
ヒステリシス ΔH - 21 - % VCC=2.2~7V *1
応答周波数 f 3 - - kHz VCC=2.2~7V、
IF=5mA、IOL=8mA *2
応答遅れ時間 tPLH - 8 - μs VCC=2.2~7V、
IF=5mA、IOL=8mA *3
tPHL - 20 - μs VCC=2.2~7V、
IF=5mA、IOL=8mA *3

*1. ヒステリシスは出力状態が反転する2 つの状態における順電流の差を百分率(%)で表したものです。

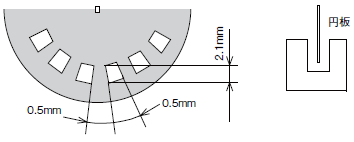

*2. 応答周波数の測定は下図の円板を回転させた場合の値です。

EE-SX4320 定格/性能 4

*3. 応答遅れ時間の定義は下図のとおりです。

EE-SX4320 定格/性能 5

外装仕様

接続方式 質量(g) 材質
ケース
表面実装タイプ 0.1 PPS
