EE-SX1321

フォト･マイクロセンサ（透過形）

EE-SX1321

超小型溝型・SMDタイプ（溝幅：2mm）

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2016/10/24

絶対最大定格（Ta＝25℃）

項目 記号 定格値 単位
発光側 順電流 IF 25 ＊1 mA
パルス順電流 IFP 100 ＊2 mA
逆電圧 VR 5 V
受光側 コレクタ･エミッタ間電圧 VCEO 12 V
エミッタ･コレクタ間電圧 VECO 5 V
コレクタ電流 IC 20 mA
コレクタ損失 PC 75 ＊1 mW
動作温度 Topr -30～+85 ＊1 ℃
保存温度 Tstg -40～+90 ＊1 ℃
リフローはんだ付け温度 Tsol 255 ＊3 ℃

＊1. 周囲温度が25℃を越える場合は、温度定格図をご覧ください。
＊2. デューティ比1％、パルス幅0.1ms
＊3. はんだ付け時間は10秒以内

電気的および光学的特性（Ta＝25℃）

項目 記号 特性値 単位 条件
MIN. TYP. MAX.
発光側 順電圧 VF - 1.1 1.3 V IF＝5mA
逆電流 IR - - 10 μA VR＝5V
ピーク
発光波長		 λP - 940 - nm IF＝20mA
受光側 光電流 IL1 150 - 1500 μA IF＝5mA、
VCE＝5V
IL2 150 - 1500 μA
暗電流 ID - 10 100 nA VCE＝10V、
0ℓx
コレクタ･
エミッタ間
飽和電圧		 VCE
（sat）		 - 0.1 0.4 V IF＝20mA、
IL＝50μA
ピーク分光
感度波長		 λP - 900 - nm VCE＝5V
上昇時間 tr - 19 - μs VCC＝5V、
RL＝100Ω
IL＝500μA
下降時間 tf - 26 - μs VCC＝5V、
RL＝100Ω
IL＝500μA

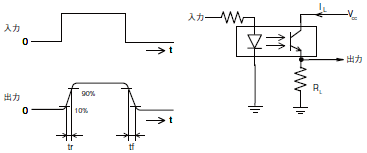

注. 上昇時間, 下降時間の定義は下図のとおりです。

EE-SX1321 定格/性能 4

外装仕様

接続方式 質量（g） 材質
ケース
表面実装タイプ 0.1 PPS
