絶対最大定格(Ta=25℃)

項目 記号 定格値 単位
発光側 順電流 IF 25 *1 mA
パルス順電流 IFP 100 *2 mA
逆電圧 VR 5 V
受光側 コレクタ・エミッタ間電圧 VCEO 12 V
エミッタ・コレクタ間電圧 VECO 5 V
コレクタ電流 IC 20 mA
コレクタ損失 PC 75 *1 mW
動作温度 Topr -30~+85 *1
保存温度 Tstg -40~+90 *1
リフローはんだ付け温度 Tsol 255 *3

*1. 周囲温度が25℃を越える場合は、温度定格図をご覧ください。
*2. デューティ比1%、パルス幅0.1ms
*3. はんだ付け時間は10秒以内

電気的および光学的特性(Ta=25℃)

項目 記号 特性値 単位 条件
MIN. TYP. MAX.
発光側 順電圧 VF - 1.1 1.3 V IF=5mA
逆電流 IR - - 10 μA VR=5V
ピーク
発光波長
λP - 940 - nm IF=20mA
受光側 光電流 IL 150 - 1500 μA IF=5mA、
VCE=5V
暗電流 ID - 10 100 nA VCE=10V、
0ℓx
コレクタ・
エミッタ間
飽和電圧
VCE
(sat)
- 0.1 0.4 V IF=20mA、
IL=50μA
ピーク分光
感度波長
λP - 900 - nm VCE=5V
上昇時間 tr - 19 - μs VCC=5V、
RL=100Ω
IL=500μA
下降時間 tf - 26 - μs VCC=5V、
RL=100Ω
IL=500μA

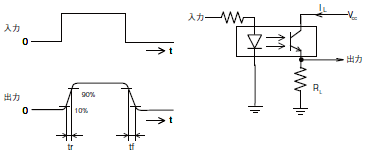

注. 上昇時間, 下降時間の定義は下図のとおりです。

EE-SX1320 定格/性能 4

外装仕様

接続方式 質量(g) 材質
ケース
表面実装タイプ 0.1 PPS
