産業用PCプラットフォーム NYシリーズ 産業用パネル型PC

NYP

産業用ボックス型PCと産業用モニタの機能をインテリジェントに組み合わせ

※ Web特別価格提供品

産業用PC形式検索

オムロンの産業用PCから、タイプ/CPU/ストレージなどの最適な組み合せを選定できます。

性能仕様

項目 形NYP25-
□□□□□
*4
形NYP1C-
□□□□□
*4
形NYP35-
□1□□□
形NYP2C-
□1□□□
形NYP27-
□0□□□
形NYP35-
□0□□□
形NYP2C-
□0□□□
形NYP2A-
□0□□□
メイン
システム
CPU CPUタイプ Intel®
CoreTM
i5-4300U
Intel®
Celeron®
2980U
Intel®
Core™
i5-7300U
Intel®
Celeron®
3965U
Intel® CoreTM
i7-7820EQ
Intel®
Core™
i5-7300U
Intel®
Celeron®
3965U
Intell®
Atoml®
x5-E3940
コア数/スレッド数 2/4 2/2 2/4 2/2 4 / 8 2/4 2/2 4/4
プロセッサー・
ベース動作周波数
1.9GHz 1.6GHz 2.6GHz 2.2GHz 3.0GHz 2.6GHz 2.2GHz 1.6GHz
ターボ・ブースト
利用時の最大周波数
2.9GHz - 3.5GHz - 3.7GHz 3.5GHz - 1.8GHz
キャッシュ 3MB 2MB 3MB 2MB 8MB 3MB 2MB 2MB
冷却の詳細 パッシブ冷却(ファンレス) アクティブ
冷却
(ファン)
パッシブ冷却(ファンレス)
CPUカテゴリ Industria(l 100% operation minimal 10yr)
メモリ メモリサイズ*1 2GB、4GB、8GB
または16GB
4GB
または8GB
4GB
または8GB
8GB、16GB
または 32GB
8GB
または
16GB
4GB
または8GB
2GB、4GB
または8GB
メモリタイプ DDR3L(non ECC) DDR4(non ECC) DDR3L
(non ECC)
Trusted platform module
(TPM)
使用可能
グラフィックスコントローラ Intel HD Graphics。 最大2個の独立画面。
Intel® HD
Graphics
4400
Intel® HD
Graphics
Intel® HD
Graphics
620
Intel® HD
Graphics
610
Intel® HD
Graphics
630
Intel® HD
Graphics
620
Intel® HD
Graphics
610
Intel® HD
Graphics
500
ウォッチドッグ あり
オペレー
ティング
システム
Windows OS Windows Embedded
Standard 7 - 32 ビット版
Windows Embedded
Standard 7 - 64 ビット版
Windows 10 IoT
Enterprise 2016 LTSB
- 64 ビット版
Windows 10 IoT
Enterprise 2016 LTSB
- 64ビット版
Windows 10
IoT
Enterprise
2019 LTSC
- 64ビット版
Windows 10 IoT
Enterprise 2016 LTSB
- 64ビット版
Windows 10
IoT
Enterprise
2019 LTSC
- 64ビット版
リアルタイムOS -
ストレー
ジデバ
イス
ドライブ
*1
ハードディスク
ドライブ
・320GB
シリアルATA 3.0
なし
ソリッド
ステート
ドライブ
SLC ・32GBまたは
64GBモデル
シリアルATA 3.1
・64GB
シリアルATA 3.1
なし
MLC ・128GB
シリアルATA 3.1
・64GB、128GB、256GB
シリアルATA 3.1 CFast
ドライブベイ(HDD/SSD)*2 2 1 2 2 CFast slot CFast slot CFast slot CFast slot
コネクタ 電源コネクタ DC24V
I/Oコネクタ 入力×2(電源ON/OFF入力およびUPSモード入力)および
出力×1(産業用パネル型PCの電源状態出力)
USB2.0
準拠
Aタイプ
使用可能ポート数 2
最大電流 500mA
最大ケーブル長 5m
USB3.0
準拠
Aタイプ
使用可能ポート数 2
最大電流 900mA
最大ケーブル長 3m
Ethernet
接続コネ
クタ
使用可能ポート数 3
物理層 10BASE-T、100BASE-TX、1000BASE-T
DVIコネ
クタ
ビデオ
インターフェース
デジタル専用
解像度 最大1920×1200ピクセル、60Hz
DVIケーブル最大長 接続されたモニタの種類と解像度により異なる
オプ
ション
コネクタ
(1つを
選択)
RS-232C 標準Dサブ9ピンコネクタ なし
DVI-D ビデオ
インターフェース
デジタル専用 なし
解像度 最大1920×1200ピクセル、60Hz なし
DVIケーブル最大長 接続されたモニタの種類と解像度により異なる なし
NY
Monitor
Link
ビデオ
インターフェース
デジタル専用
コネクタタイプ RJ45
推奨ケーブル、
ケーブル最大長
S/FTP, Cat.6A, 100m
USB最大 速度 280 Mbps
GigE LAN Physical layer なし
PCIe
カード
スロット
構成内容 Gen2対応×1(1レーン) Gen3対応×2(2レーン) なし
カードの高さ 標準、4.20インチ(106.7mm) *2 なし
カードの長さ ハーフ、6.6インチ(167.65mm) なし
バッテリ 形式 形CJ1W-BAT01 交換不可 形CJ1W-
BAT01
交換不可
寿命 5年 25℃ 10年 40℃ *5 5年 25℃ 10年 40℃ *5
ファン
ユニット
形式 ファンレス 形NY000-
AF00
ファンレス
寿命 - 温度40℃ 、
湿度15~
65%RH、
連続動作で
70,000時間
-
LED PWR、ERR、 HDD、 RUN

*1. すべての組み合わせの形式がご用意できるということではありませんのでご注意ください。詳細は当社販売員にお問い合わせください。
*2. 形式によって、1台または2台のドライブに対応します。
*3. 2.536インチ(64.4mm)ロープロファイルカードには対応していません。
*4. 新規採用には新しい世代のCPUをお勧めします。
*5. バッテリの寿命はご使用環境に依存します。通常は 20年以上です。

ディスプレイ仕様

項目 形式仕様
12.1インチ 15.4インチ 18.5インチ
表示パネル *1 表示パネル TFT LCD
画面サイズ 12.1インチ 15.4インチ 18.5インチ
表面処理 アンチグレア処理
表面硬さ モース硬度5~6
解像度 1,280×800画素、60Hz 1,920×1,080画素、60Hz
表示色 16,770,000色
有効表示エリア 261×163mm(横×縦) 331×207mm(横×縦) 409×230mm(横×縦)
視野角 左:60°、右:60°、上:60°、下:60° 左:89°、右:89°、上:89°、下:89°
LCD輝度(Typ)
初期設定
1,500cd/m2 400cd/m2 500cd/m2
寿命 50,000時間以上 *2
輝度調節 200レベル *3
タッチ テクノロジ プロジェクテッドキャパシティブ(投影型静電容量方式)
分解能 タッチ精度1.5%(4~5mm)
マルチタッチ 同時タッチが最大5点まで可能
機能 水の検知 *4、パームリジェクション *5、手袋 *6
寿命 50,000,000 回以上
EMC EMC イミュニティ状態が許容範囲である場合、正確なタッチパネル操作が可能です。

*1. 表示部に表示不良画素が若干存在するものがあります。輝点、黒点が10 画素以内(3 連点無きこと)の基準範囲内であれば、異常ではありません。
*2. 室内温度、室内湿度で輝度が半減するまでの推定時間です。高温環境下での使用は、寿命を大幅に短くします。
*3. 輝度を暗く設定し過ぎると、画面がちらつく場合や暗過ぎて見づらくなる場合があります。
*4. 水が検知された場合、タッチ機能は使えません。
*5. 手のひらが検出された場合、その箇所は無視されます。
*6. 手袋をしていてもタッチパネルを操作できます。本稼動前に、正常に操作できることを確認してください。

電気仕様

項目 形NYP25-
□□□□□
形NYP1C-
□□□□□
形NYP35-
□1□□□
形NYP2C-
□1□□□
形NYP27-
□0□□□
形NYP35-
□0□□□
形NYP2C-
□0□□□
形NYP2A-
□0□□□
CPUタイプ Intel®
CoreTM
i5-4300U
Intel®
Celeron®
Processor
2980U
Intel®
Core™
i5-7300U
Intel®
Celeron®
3965U
Intel®
Core™
i7-7820EQ
Intel®
Core™
i5-7300U
Intel®
Celeron®
3965U
Intel®
Atom®
x5-E3940
定格電源電圧 DC24V、非絶縁
許容電源電圧範囲 DC20.4~28.8V
接地方法 D種接地(第3種接地)
突入電流 DC24V時12A以下/6ms(常温でコールドスタート時)
オーバーボルテージカテゴリ カテゴリII:IEC 61010-2-201に該当
EMCイミュニティレベル IEC 61131-2: ゾーンB
RTC精度 周囲温度55℃: 月差-3.5~+0.5分
周囲温度25℃: 月差-1.5~+1.5分
周囲温度0℃: 月差-3~+1分
電源ボタン寿命 10万回
バッテリ寿命 25℃で5年
(形CJ1W-BAT01バッテリ)
40℃で10年 25℃で5年
(形CJ1W-BAT01
バッテリ)
40℃で10年
ファン寿命 - - - - 40℃の連続運転
で8年
- - -
消費電力
*1
最大消費電力
(ドライブと増設部を含む)
93W 84W 84W 66W 116W
140W *2
76W
99W *2
58W
80W *2
57W
79W *2
最大消費電力
(ドライブと増設部を除く)
70W 63W 61W 43W 101W
125W *2
61W
84W *2
43W
65W *2
42W
64W *2
ドライブ HDD 320GB 2W -
HDD 500GB 2W -
HDD 1TB 2W -
SSD SLC 32GB 2W -
SSD SLC 64GB 2W -
SSD MLC 128GB 2W -
SSD MLC 500GB 3W -
CFast MLC 64GB - 1W
CFast MLC 128GB - 1W
CFast MLC 256GB - 1W
増設部 USB 最大14W((5V時、2×500mA)+(5V時、2×900mA))
PCIe 5W以下 5W以下 5W以下 5W以下 -

注. 詳細は「NYシリーズ 産業用パネル型PC ユーザーズ マニュアル(SBCA-433)」を参照ください。
*1. 総消費電力は、使用する産業用パネル型PCに取り付けられたすべての機器の消費電力の合計になります。
*2. 上段:12.1インチ 及び 15.4インチモデル、下段: 18.5インチモデルの場合

産業用パネル型PCとの接続でUPS 形S8BAの動作を保証するためには所定のUPSと電源の組合せをご使用いただく必要があります。

項目 形NYP27 形NYP25/形NYP1C/形NYP35/形NYP2C/形NYP2A
最小電源要件 電源 240W 120W
UPS 240W 120W

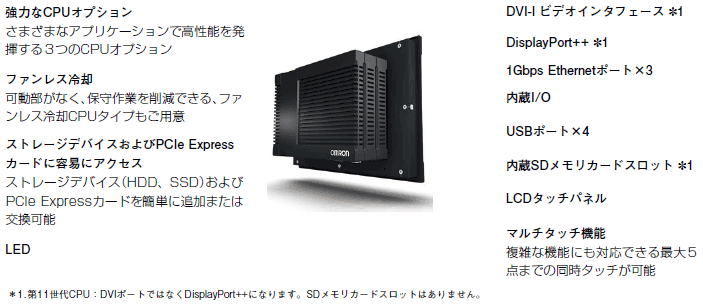

構成品と機能

オムロンの産業用PCプラットフォームが目指すのは、技術者が進化するICT技術を自由に活用し、より良い、より速い、より安全な装置や設備を一気に開発できるようにすること。産業用パネル型PCは、オムロンの品質基準に基づき、産業用途で求められる高いロバスト性や信頼性に対応できるよう設計されています。

NYP 定格/性能 9

一般環境仕様

項目 仕様
使用環境 使用周囲温度 *1 0~55℃
保存周囲温度 *1 -20~70℃
使用周囲湿度 *1 10~90%RH(結露しないこと)
保存周囲湿度 *1 10~90%RH(結露しないこと)
使用周囲雰囲気 腐食性ガスがないこと
使用標高 2,000m以下
耐ノイズ性(動作中) IEC 61000-4-4に準拠、2kV(電源ライン)
耐振動(動作中) IEC 60068-2-6に準拠
SSDを搭載したパネル型PCの場合:5~8.4Hz
(振幅3.5mm、8.4~150Hz、9.8m/s2、X、Y、Z 各方向10回)
HDDを搭載したパネル型PCの場合、耐振動性は取り付け方向によって異なります。 *2
耐衝撃(動作中) IEC 60068-2-27に準拠
147m/s2(X、Y、Z各方向3回)
取り付け方法 パネル取り付け
保護構造 モニタの前面: IP65 *3
汚染度 2以下:IEC 61010-2-201に該当
適合規格 *4 EU指令対応: EMC指令 2014/30/EU(EN 61131-2)、韓国電波法登録、
RCM、cULus、RoHS指令、EAC

*1. 許容周囲温度および周囲湿度は、製品タイプ、CPU タイプ、取り付け方向、およびストレージデバイスタイプによって異なります。
*2. HDDストレージデバイスを1 つ以上搭載したパネル型PCは、振動の影響を受ける用途では使用しないでください。
  振動の影響を受ける用途の例:
  ・AGV(無人搬送車)
  ・軌道車
  ・スタッカクレーン
  ・エレベータ
  ・打錠機
  ・コネクタピン組立機
  ・曲げ加工機
  DDを搭載したパネル型PCが振動しないことを確認してください。疑わしい場合は、SSDストレージデバイスを搭載したパネル型PCを使用します。
*3. 長時間にわたり油の飛沫(ひまつ)がかかる場合、パネル型PCは正常に作動しなくなる可能性があります。
icon_01*4. 形式ごとの最新情報は、「規格認証/適合」をご確認ください。

ストレージデバイス仕様

項目 形式仕様
形式 形NY000-
AS00
形NY000-
AS01
形NY000-
AS03
形NY000-
AS04
形NY000-
AS05
形NY000-
AS07
形NY000-
AS08
形NY000-
AH00 *1
形NY000-
AH01 *1
形NY000-
AH02 *1
形NY000-
AT00
形NY000-
AT01
形NY000-
AT02
容量 32GB 64GB 64GB 128GB 500GB 1TB 256GB 320GB 500GB 1TB 64GB 128GB 256GB
タイプ SSD(SLC) SSD
(SLC)
SSD
(MLC)
SSD
(MLC)
SSD
(3DTLC)
SSD
(MLC)
HDD HDD HDD CFast
(MLC)
CFast
(MLC)
CFast
(MLC)
S.M.A.R.T. の
サポート
あり
回転速度 - - - - - - - 5,400 r/min - - -
インタフェース シリアルATA 3.1 シリアルATA 3.0 シリアルATA 3.0
持続標準読み
出し速度
最大
160MB/s
最大
160MB/s
最大
500MB/s
最大
530MB/s
最大
415MB/s
最大
550MB/s
最大
530MB/s
- - - 最大
530MB/s
最大
530MB/s
最大
530MB/s
持続標準書き
込み速度
最大
145MB/s
最大
150MB/s
最大
370MB/s
最大
190MB/s
最大
200MB/s
最大
340MB/s
最大
210MB/s
- - - 最大
100MB/s
最大
190MB/s
最大
210MB/s
使用温度 0~70℃ 5~55℃ 5~55℃ 0~60℃ -40~85℃
使用湿度 10~95%RH
(結露しないこと)
10~
85%RH
(結露しな
いこと)
10~95%RH(結露しないこと) 8~90%RH(結露しないこと) 10~95%RH(結露しないこと)
保存温度 -40~100℃ -45~90℃ -55~95℃ -40~65℃ -55~95℃
保存湿度 10~95%RH(結露しないこと) 8~90%RH
(結露しないこと)
5~95%RH
(結露しな
いこと)
10~95%RH(結露しないこと)
寿命 書き込み
1,500TB
書き込み
3,000TB
書き込み
1,900TB
書き込み
208TB
書き込み
154TB
書き込み
1000TB
書き込み
416TB
以下の条件で約5年
または起動20,000
時間のいずれか早い
時点。
・101.3kPa、25℃
・月間通電
333時間未満 *2
・通電中の動作
20%未満 *3
・月間シーク
1.30× 106未満
以下の条件
で平均年間
故障率
(AFR):
0.50%
・HDD
ケース温
度 40℃
・積算通
電時間
(POH)
3,120時
間以内
書き込み
125TB
書き込み
208TB
書き込み
417TB

注. 形NY000-AS02は、2018年11月末に受注終了しております。
*1. HDDストレージデバイスを1つ以上搭載したパネル型PCの場合: パネル型PCは、必ず防振環境に設置してください。
*2. 起動時間にはスリープモードや待機モードも含まれます。
*3. 動作にはシーク、書き込み、読み込みも含まれます。
