EE-SY310 / 410

フォト･マイクロセンサ（反射形）

EE-SY310 / 410

小型反射形タイプ（標準検出距離＝5mm)

2026年03月受注終了予定

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2018/04/09

絶対最大定格（Ta＝25℃）

項目 記号 定格値 単位
発光側 順電流 IF 50 ＊1 mA
逆電圧 VR 4 V
パルス順電流 IFP 1 ＊2 A
受光側 電源電圧 VCC 16 V
出力電圧 VOUT 28 V
出力電流 IOUT 16 mA
出力許容損失 POUT 250 ＊1 mW
動作温度 Topr -40～+75 ℃
保存温度 Tstg -40～+85 ℃
はんだ付け温度 Tsol 260 ＊3 ℃

＊1. 周囲温度が25℃を越える場合は、温度定格図をご覧ください。
＊2. パルス幅≦10μs、繰返し100Hz
＊3. はんだ付け時間は10秒以内

電気的および光学的特性（Ta＝25℃）

項目 記号 特性値 単位 条件
MIN. TYP. MAX.
発光側 順電圧 VF - 1.2 1.5 V IF＝20mA
逆電流 IR - 0.01 10 μA VR＝4V
ピーク
発光波長		 λP - 920 - nm IF＝20mA
受光側 ローレベル
出力電圧		 VOL - 0.12 0.4 V VCC＝4.5～16V，
IOL＝16mA
しゃ光時（EE-SY310）
入光時（EE-SY410） ＊1＊2
ハイレベル
出力電圧		 VOH 15 - - V VCC＝16V，
RL＝1kΩ
入光時（EE-SY310）
しゃ光時（EE-SY410） ＊1＊2
消費電流 ICC - 3.2 10 mA VCC＝16V
ピーク分光
感度波長		 λP - 870 - nm VCC＝4.5～16V
出力オフ時LED 電流
（EE-SY310）		 IFT - 6 15 mA VCC＝4.5～16V
出力オン時LED電流
（EE-SY410）
ヒステリシス ΔH - 17 - % VCC＝4.5～16V ＊3
応答周波数 f 50 - - P.P.S VCC＝4.5～16V
IF＝15mA，IOK＝16mA ＊4
応答遅れ時間 tPLH
（tPHL）		 - 3 - μs VCC＝4.5～16V
IF＝15mA，IOK＝16mA ＊5
応答遅れ時間 tPHL
（tPLH）		 - 20 - μs VCC＝4.5～16V
IF＝15mA，IOK＝16mA ＊5

＊1. 入光時とは､IF＝20mAにて､反射率90％白色紙､標準検出距離d＝5mmの状態です。
     （dはセンサ上面から反射物までの距離です）
＊2. 検出物体：反射率90％白色紙､標準検出距離d＝5mm
＊3. ヒステリシスは出力状態が反転する2つの状態におけるLED 電流の差を百分率(％)で表したものです。
＊4. 応答周波数の測定は下図の円板を回転させた場合の値です。

EE-SY310 / 410 定格/性能 4

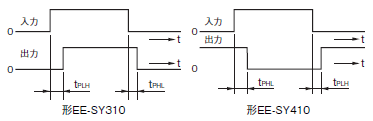

＊5. 応答遅れ時間の定義は下図のとおりです。（tPHL）、（tPLH）は形EE-SY410に適用

EE-SY310 / 410 定格/性能 5

外装仕様

接続方式 質量（g） 材質
ケース カバー
プリント基板用端子 0.4 LCP ポリカーボネート
