絶対最大定格(Ta=25℃)

項目 記号 定格値 単位
電源電圧 VCC 7 V
出力電圧 VOUT 28 V
出力電流 IOUT 16 mA
出力許容損失 POUT 250 * mW
動作温度 Topr -20~+75
保存温度 Tstg -40~+85

*周囲温度が25℃を越える場合は、温度定格図をご覧ください。

電気的および光学的特性(Ta=25℃、Vcc=5V±10%)

項目 記号 特性値 単位 条件
MIN. TYP. MAX.
消費電流 ICC - - 16.5 mA 入光時およびしゃ光時
ローレベル出力電圧 VOL - - 0.35 V IOUT=16mA,
入光時
ハイレベル出力電圧 VOH (VCC×0.9) - - V VOUT=VCC
しゃ光時
RL=47kΩ
応答周波数 f 3 - - kHz VOUT=VCC
RL=47kΩ

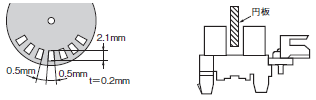

*応答周波数の測定は下図の円盤を回転させた場合の値です。

EE-SX4235A-P2 定格/性能 4

外装仕様

接続方式 質量(g) 材質
ケース
コネクタ接続 1.3 ポリカーボネート
