EE-SX3070 / 4070

フォト・マイクロセンサ(透過形)

EE-SX3070 / 4070

溝型・端子タイプ(溝幅:8mm)

※ Web特別価格提供品

絶対最大定格(Ta=25℃)

項目 記号 定格値 単位
発光側 順電流 IF 50 *1 mA
逆電圧 VR 4 V
受光側 電源電圧 VCC 16 V
出力電圧 VOUT 28 V
出力電流 IOUT 16 mA
出力許容損失 POUT 250 *1 mW
動作温度 Topr -40~+75
保存温度 Tstg -40~+85
はんだ付け温度 Tsol 260 *2

*1. 周囲温度が25℃を越える場合は、温度定格図をご覧ください。
*2. はんだ付け時間は10秒以内

電気的および光学的特性(Ta=25℃)

項目 記号 特性値 単位 条件
MIN. TYP. MAX.
発光側 順電圧 VF - 1.2 1.5 V IF=20mA
逆電流 IR - 0.01 10 μA VR=4V
ピーク
発光波長
λP - 940 - nm IF=20mA
受光側 ローレベル
出力電圧
VOL - 0.12 0.4 V VCC=4.5~16V,IOL=16mA
IF=0mA(EE-SX3070)
IF=10mA(EE-SX4070)
ハイレベル
出力電圧
VOH 15 - - V VCC=16V,RL=1kΩ
IF=10mA(EE-SX3070)
IF=0mA(EE-SX4070)
消費電流 ICC - 3.2 10 mA VCC=16V
ピーク分光
感度波長
λP - 870 - nm VCC=4.5~16V
出力オフ時LED電流
(EE-SX3070)
IFT - - 10 mA VCC=4.5~16V
出力オン時LED電流
(EE-SX4070)
ヒステリシス ΔH - 15 - % VCC=4.5~16V*1
応答周波数 f 3 - - kHz VCC=4.5~16V*2
IF=20mA,IOL=16mA
応答遅れ時間 tPLH
(tPHL
- 3 - μs VCC=4.5~16V*3
IF=20mA,IOL=16mA
応答遅れ時間 tPHL
(tPLH
- 20 - μs VCC=4.5~16V*3
IF=20mA,IOL=16mA

*1. ヒステリシスは出力状態が反転する2 つの状態におけるLED 電流の差を百分率(%)で表したものです。
*2. 応答周波数の測定は下図の円板を回転させた場合の値です。

EE-SX3070 / 4070 定格/性能 4

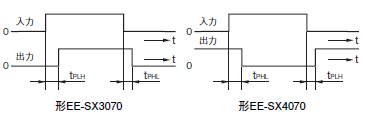

*3. 応答遅れ時間の定義は下図のとおりです。(tPHL)、(tPLH)は形EE-SX4070に適用

EE-SX3070 / 4070 定格/性能 5

外装仕様

接続方式 質量(g) 材質
ケース
プリント基板用端子 0.6 ポリカーボネート
