2006/03 受注終了

A7SS / A7AS

サムロータリスイッチ

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

スイッチ本体

形A7SS-1□□
はんだづけ端子

A7SS / A7AS 外形寸法 2
A7SS / A7AS 外形寸法 3

注1.
左記寸法は両側の取りつけ板を含みます。
ただし、スペアユニットが入る場合は、1個あたり12.7mm増えます。
(6.35mm幅のスペーサ形SRT-SAもあります)
注2.
指定のない寸法公差は±0.4mmとする。
多連結の場合の公差は±(ユニット数×0.4)mmとする。

形A7AS-2□□(-1)
はんだづけ端子

A7SS / A7AS 外形寸法 4
A7SS / A7AS 外形寸法 5

注1.
左記寸法は両側の取りつけ板を含みます。
ただし、スペアユニットが入る場合は、1個あたり8mm増えます。
注2.
指定のない寸法公差は±0.4mmとする。
多連結の場合の公差は±(ユニット数×0.4)mmとする

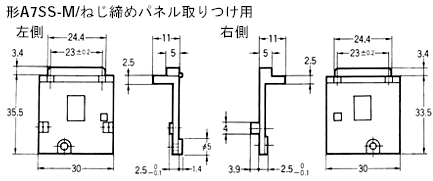

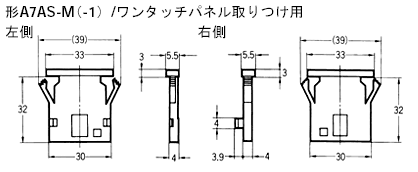

付属品(別売)

取りつけ板(1対)

A7SS / A7AS 外形寸法 8
A7SS / A7AS 外形寸法 9

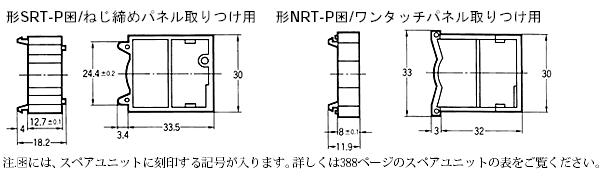

スペアユニット(別売)

A7SS / A7AS 外形寸法 11

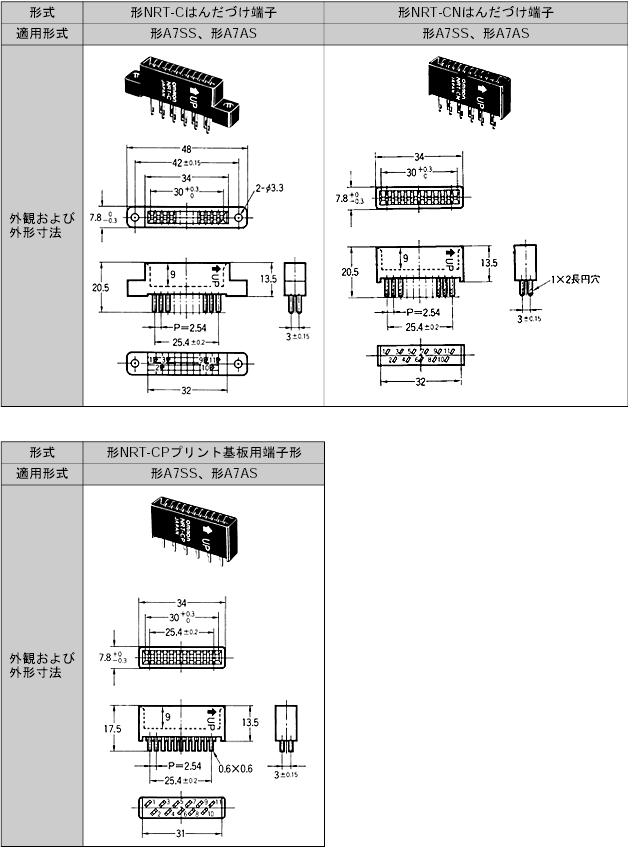

コネクタ

スイッチユニットをワンタッチで取りつけることができるため、結線後の保守、点検が容易です。

A7SS / A7AS 外形寸法 13

注.上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmす。

コネクタの挿入について

コネクタは“UP”の矢印を上にして挿入します。

A7SS / A7AS 外形寸法 15
