A7MD

サムロータリスイッチ

A7MD

超小型ロータリ操作式サムロータリスイッチ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2017/04/03

（単位：mm）

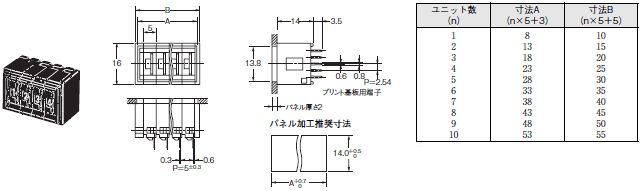

スイッチ本体

形A7MD-106-P-09
プリント基板用端子

A7MD 外形寸法 2

注1. 上記寸法は両側の取りつけ板を含みます。
　　　ただし、スペアユニットが入る場合は、1個あたり5mm増えます。
注2. 指定のない寸法公差は、±0.4mmとする。
　　　多連結の場合の公差は、±（ユニット数×0.4）mmとする。

オプション（別売）

取りつけ板（1対）
形A7MD-1M
プリント基板による固定方式＊（側板）

A7MD 外形寸法 4

＊形A7MDは、ねじ締めパネル取りつけ、ワンタッチパネル取りつけができません。プリント基板装着後、プリント基板をパネルに固定して取りつけてください。

スペアユニット
形A7MD-P□
プリント基板による固定方式

A7MD 外形寸法 5

形式□にはA～Uの記号が入ります。
icon_01詳しくは、「種類／価格」のスペアユニットの説明の表をご覧ください。

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
