(単位:mm)

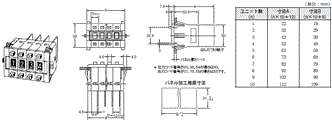

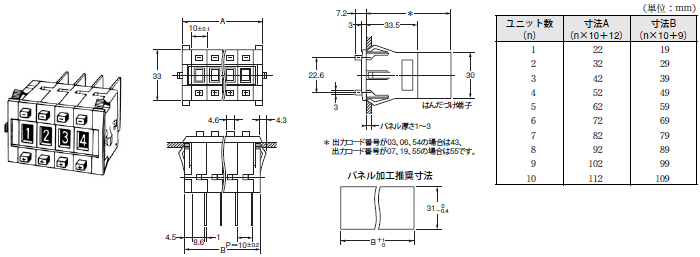

スイッチ本体

形A7PS-2□□(-1)
形A7PH-2□□(-1)
はんだづけ端子

A7PS / A7PH 外形寸法 2

注1. 上記寸法は両側の取りつけ板を含みます。ただし、スペアユニットが入る場合は、1個あたり10mm増えます。
注2. 指定のない寸法公差は±0.4mmとする。多連結の場合の公差は±(ユニット数×0.4)mmとする。

オプション(別売)

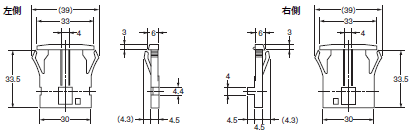

取りつけ板(1対)

形A7P-M(-1)ワンタッチパネル取りつけ用

A7PS / A7PH 外形寸法 5

スペアユニット

形A7P-P□(-1) ワンタッチパネル取りつけ用

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

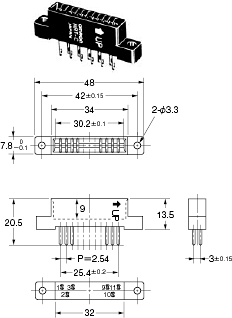

コネクタ

(スイッチユニットにワンタッチで取りつけることができるため、結線後の保守、点検が容易です。)

形NRT-C はんだづけ端子

A7PS / A7PH 外形寸法 10

形NRT-CN はんだづけ端子

A7PS / A7PH 外形寸法 11

形NRT-CP プリント基板用端子

A7PS / A7PH 外形寸法 12

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
