(単位:mm)

コード引き出し方式

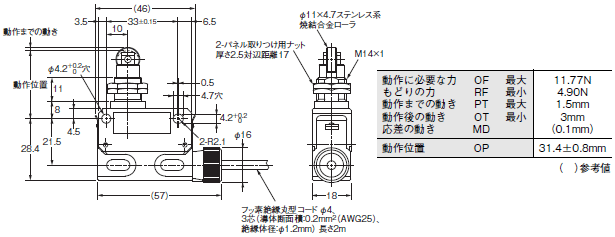

ローラ・プランジャ形
形D4ER-1A21N *
形D4ER-2A21N *

D4ER-□N 外形寸法 2

クロス・ローラ・プランジャ形
形D4ER-1B21N *
形D4ER-2B21N *

D4ER-□N 外形寸法 3

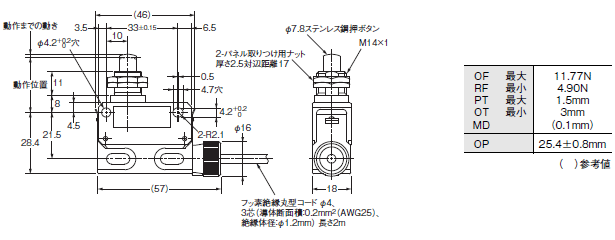

プランジャ形
形D4ER-1C21N *
形D4ER-2C21N *

D4ER-□N 外形寸法 4

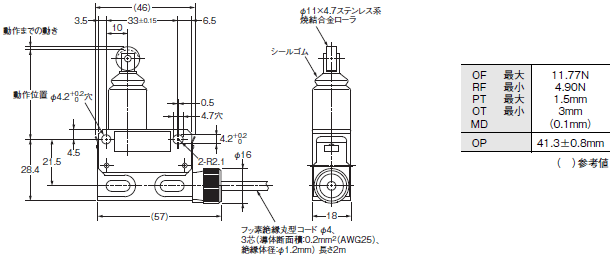

シール・ローラ・プランジャ形
形D4ER-1D21N *
形D4ER-2D21N *

D4ER-□N 外形寸法 5

シール・クロス・ローラ・プランジャ形
形D4ER-1E21N *
形D4ER-2E21N *

D4ER-□N 外形寸法 6

ローラ・レバー形
形D4ER-1G21N *
形D4ER-2G21N *

D4ER-□N 外形寸法 7

ロング・ローラ・プランジャ形
形D4ER-1L21N *
形D4ER-2L21N *

D4ER-□N 外形寸法 8

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
*端子仕様が「21」のみを記載しています。端子仕様が「22」は左側にコードが引き出されます。

プリワイヤコネクタ方式

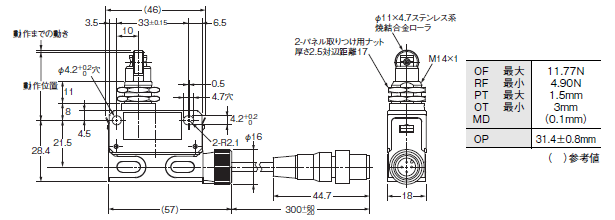

ローラ・プランジャ形
形D4ER-1A21N-DTK1EJ *
形D4ER-2A21N-DTK1EJ *

D4ER-□N 外形寸法 11

クロス・ローラ・プランジャ形
形D4ER-1B21N-DTK1EJ *
形D4ER-2B21N-DTK1EJ *

D4ER-□N 外形寸法 12

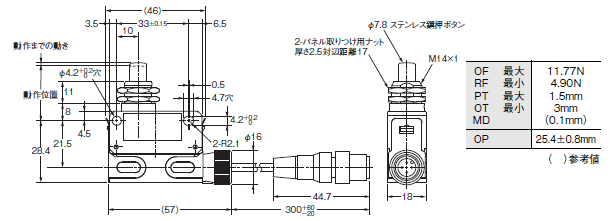

プランジャ形
形D4ER-1C21N-DTK1EJ *
形D4ER-2C21N-DTK1EJ *

D4ER-□N 外形寸法 13

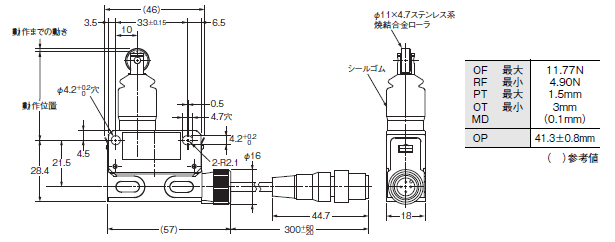

シール・ローラ・プランジャ形
形D4ER-1D21N-DTK1EJ *
形D4ER-2D21N-DTK1EJ *

D4ER-□N 外形寸法 14

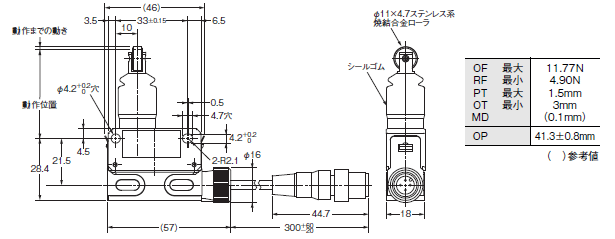

シール・クロス・ローラ・プランジャ形
形D4ER-1E21N-DTK1EJ *
形D4ER-2E21N-DTK1EJ *

D4ER-□N 外形寸法 15

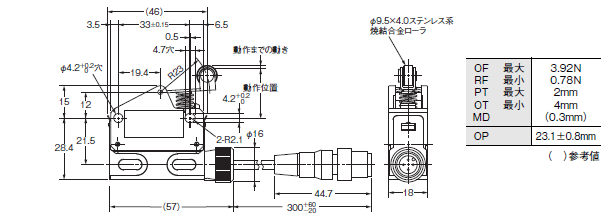

ローラ・レバー形
形D4ER-1G21N-DTK1EJ *
形D4ER-2G21N-DTK1EJ *

D4ER-□N 外形寸法 16

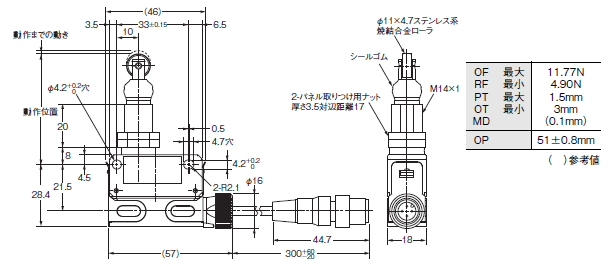

ロング・ローラ・プランジャ形
形D4ER-1L21N-DTK1EJ *
形D4ER-2L21N-DTK1EJ *

D4ER-□N 外形寸法 17

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
  2. コネクタ部の位置決め部の位置は、一定ではありません。
*端子仕様が「21」のみを記載しています。端子仕様が「22」は左側にコードが引き出されています。
