・認定規格
2008/03 受注終了
WLF6
端子台式小形防爆リミットスイッチ
第1種、第2種危険場所で、水素防爆としても使える小型でガス防爆構造の端子台式リミットスイッチ
※ Web特別価格提供品
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2012/11/21
認定規格（下表全部にて適用）
・防爆構造：ExdeⅡCT6X
・温度等級：T6（85℃を超えて100℃以下）
・電気機器のグループ：ⅡC
・防爆構造：de
本体（内蔵スイッチ）が耐圧防爆構造で端子箱（ボックス）が安全増防爆構造（下表太枠線内）
・使用可能な危険場所：1種、2種場所
〈1種場所〉通常の状態において危険となる恐れのある場所。
〈2種場所〉異常な状態において危険となる恐れのある場所。
（JIS C 0903および防爆構造電気機械器具型式検定ガイド参照）

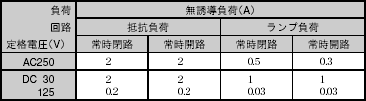

定格
注1. 上記数値は定常電流を示す。
注2. ランプ負荷とは、10倍の突入電流を有するもの。

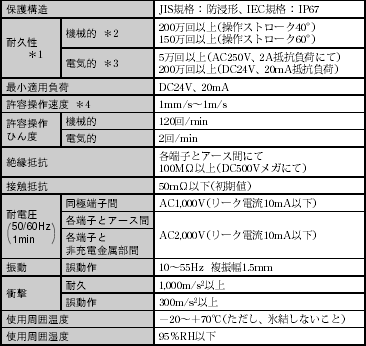

性能
注1. 上記は初期における値です。
注2. 形式によっては、上記内容と異なる場合がありますので別途お問い合わせください。
＊1. 耐久性の値は、周囲温度5～35℃、周囲湿度40～70％RHの時のものです。
その他の詳細条件はお問い合わせください。
＊2. レバー形の耐久性の値です。プランジャ形は200万回以上（操作ストローク5mm）です。
＊3. レバー形は操作ストローク40°、プランジャ形は操作ストローク5mmの場合の値です。
＊4. プランジャ形は1mm/s～0.5m/sです。
情報更新 : 2012/11/21
