WLFX2

（単位：mm）

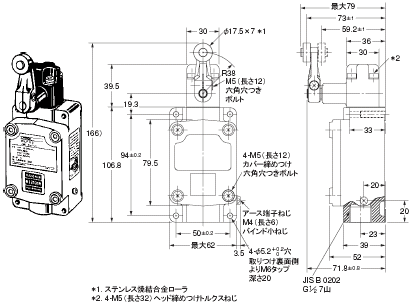

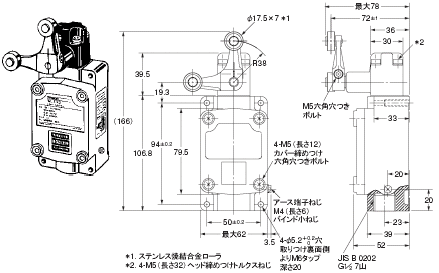

ローラ・レバー形
形WLFX2CA2
（電線管ねじ結合式）

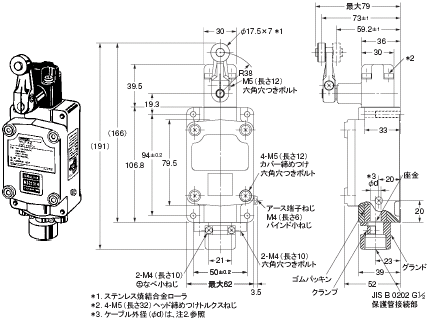

ローラ・レバー形
形WLFX2CA2-C
（耐圧パッキン方式）

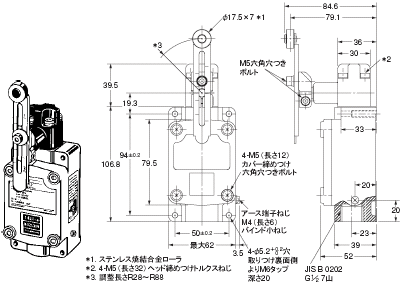

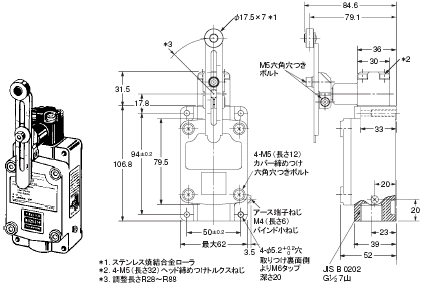

可変ローラ・レバー形
形WLFX2CA12
（電線管ねじ結合式）

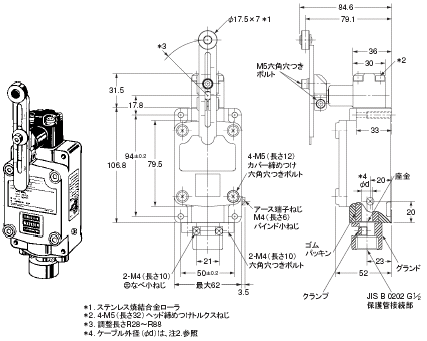

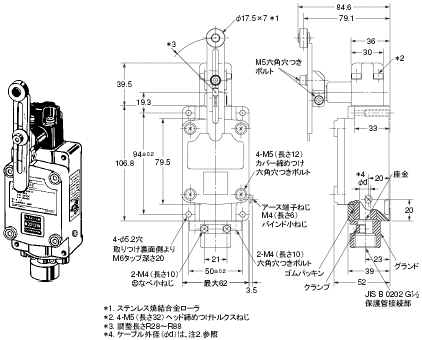

可変ローラ・レバー形
形WLFX2CA12-C
（耐圧パッキン方式）

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 耐圧パッキン方式の適用ケーブル外径（φd）は標準としてφ10±0.5のケーブルが使用できるゴムパッキンを組み込んでいます。
　　　φ12±0.5ケーブル用も用意していますので、別途ご相談ください。

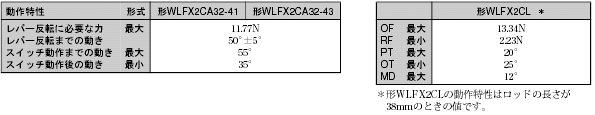

フォークレバー・ロック形
形WLFX2CA32-41
（電線管ねじ結合式）

フォークレバー・ロック形
形WLFX2CA32-43
（電線管ねじ結合式）

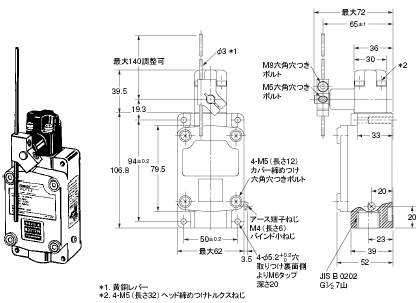

可変ロッド・レバー形
形WLFX2CL
（電線管ねじ結合式）

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

注2. 耐圧パッキン方式の適用ケーブル外径（φd）は標準としてφ10±0.5のケーブルが使用できるゴムパッキンを組み込んでいます。
　　　φ12±0.5ケーブル用も用意していますので、別途ご相談ください。

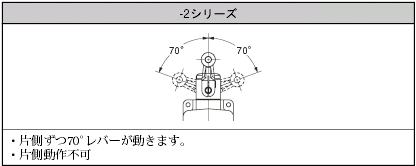

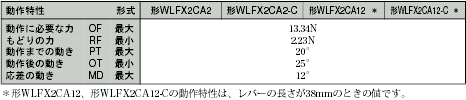

・動作後の動き（OT）を大きくし、ドッグの設定を容易にしたリミットスイッチです。
・基本形と主要寸法が同一のため、取りつけに互換性があります。
・基準形と同様に、耐油、防水、防塵構造になっています。

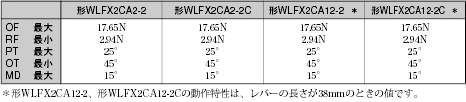

ローラ・レバー形
形WLFX2CA2-2
（電線管ねじ結合式）

ローラ・レバー形
形WLFX2CA2-2C
（耐圧パッキン方式）

可変ローラ・レバー形
形WLFX2CA12-2
（電線管ねじ結合式）

可変ローラ・レバー形
形WLFX2CA12-2
（電線管ねじ結合式）

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 耐圧パッキン方式の適用ケーブル外径（φd）は、標準としてφ10±0.5のケーブルが使用できるゴムパッキンを組み込んでいます。
　　　φ12±0.5ケーブル用も用意していますので、別途ご相談ください。

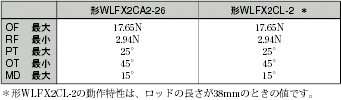

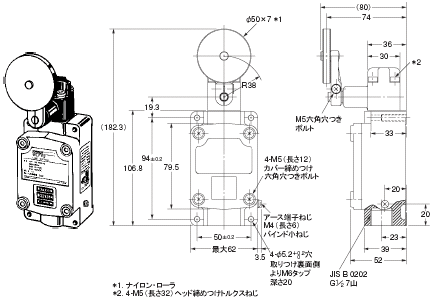

大形ナイロン・ローラ・レバー形
形WLFX2CA2-26
（電線管ねじ結合式）

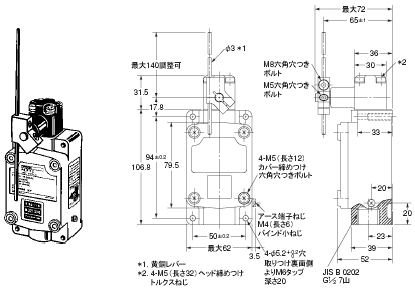

可変ロッド・レバー形
形WLFX2CL-2
（電線管ねじ結合式）

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 耐圧パッキン方式の適用ケーブル外径（φd）は標準としてφ10±0.5のケーブルが使用できるゴムパッキンを組み込んでいます。
　　　φ12±0.5ケーブル用も用意していますので、別途ご相談ください。
