操作部・LEDランプ（照光タイプのみ）・取付台・スイッチユニット・点灯ユニット（照光タイプのみ）を別々にご注文ください。LEDランプ・取付台・スイッチユニット・点灯ユニット・回り止め金具は形A22Nシリーズと共用です。
A30NS / A30NW
セレクタスイッチ
φ30mm セレクタスイッチ 短胴化、配線方向変更による制御盤の小型化を実現 簡単配線のプッシュインPlus端子台タイプを追加 作業性・安全性を向上
※ Web特別価格提供品
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2024/11/05

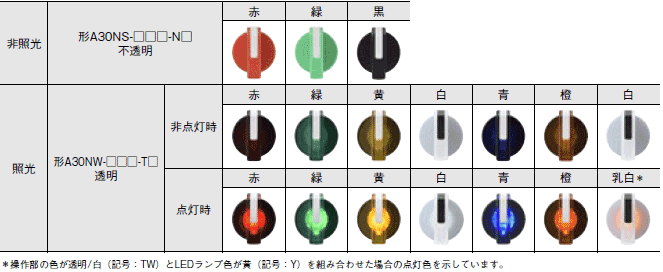

操作部の色

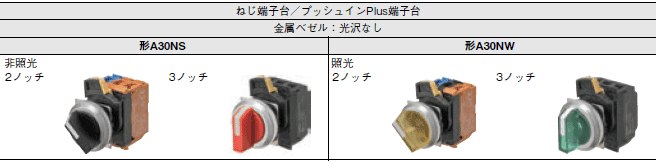

機種一覧

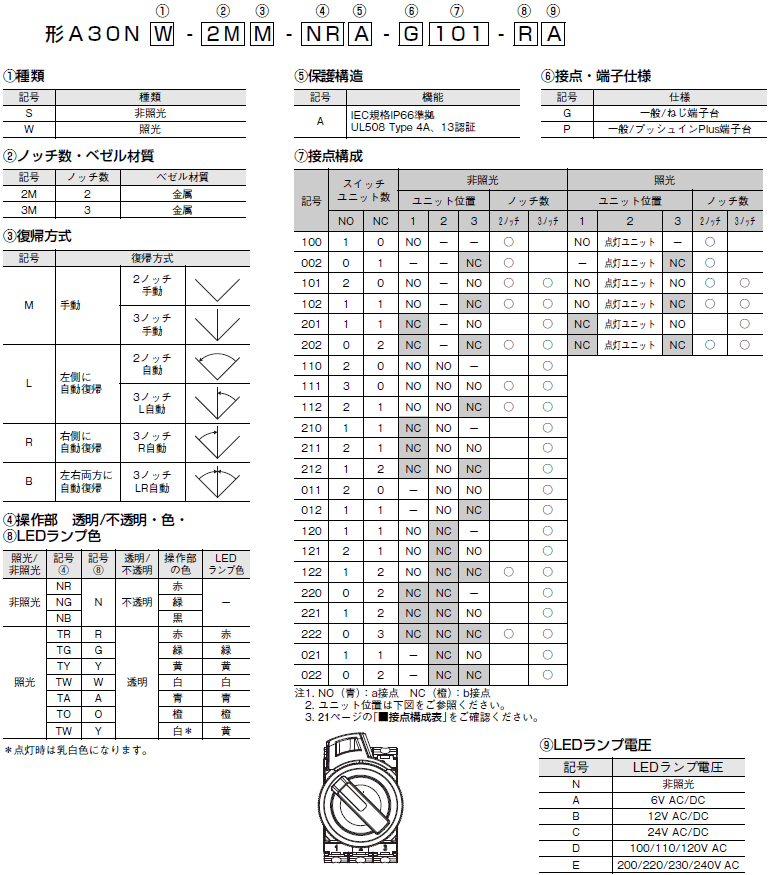

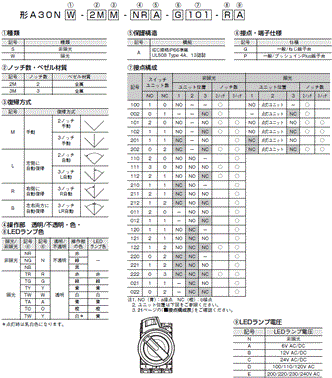

形式構成
形式基準
セット組み合わせ形式
種類
セット組み合わせ形式
操作部・取付台・スイッチユニットをセットにしてお届けします。
非照光 2ノッチ セレクタスイッチ
| 形状 | ベゼル材質 | 出力数 | 形式 | ③
復帰方式 |
④④
操作部の色 |
⑦⑦⑦
接点構成 |
|---|---|---|---|---|---|---|
金属ベゼル
 |
2M | 1 | 形A30NS-2M③-④④A-G⑦⑦⑦-NN | M：手動
L ：左側に 自動復帰 |
NB：不透明-黒
NR：不透明-赤 NG：不透明-緑 |
100
002 |
| 形A30NS-2M③-④④A-P⑦⑦⑦-NN | ||||||
| 2 | 形A30NS-2M③-④④A-G⑦⑦⑦-NN | 102
101 202 |
||||
| 形A30NS-2M③-④④A-P⑦⑦⑦-NN | ||||||
| 3 | 形A30NS-2M③-④④A-G⑦⑦⑦-NN | 111
222 122 112 |
||||
| 形A30NS-2M③-④④A-P⑦⑦⑦-NN |
非照光 3ノッチ セレクタスイッチ
| 形状 | ベゼル材質 | 出力数 | 形式 | ③
復帰方式 |
④④
操作部の色 |
⑦⑦⑦
接点構成 |
|---|---|---|---|---|---|---|
金属ベゼル
 |
3M | 2 | 形A30NS-3M③-④④A-G⑦⑦⑦-NN | M：手動
L ：左側に 自動復帰 R ：右側に 自動復帰 B ：左右両方に 自動復帰 |
NB ：不透明-黒
NR ：不透明-赤 NG：不透明-緑 |
110
011 101 220 022 202 120 102 210 201 012 021 |
| 形A30NS-3M③-④④A-P⑦⑦⑦-NN | ||||||
| 3 | 形A30NS-3M③-④④A-G⑦⑦⑦-NN | 111
222 122 212 221 211 121 112 |
||||
| 形A30NS-3M③-④④A-P⑦⑦⑦-NN |
セット組み合わせ形式
操作部・LEDランプ・取付台・スイッチユニット・点灯ユニットをセットにしてお届けします。
照光 2ノッチ セレクタスイッチ
| 形状 | ベゼル材質 | 出力数 | 形式 | ③
復帰方式 |
④④
操作部の色 |
⑦⑦⑦
接点構成 |
⑧
LED ランプ色 |
⑨
LEDランプ電圧 |
|---|---|---|---|---|---|---|---|---|
金属ベゼル
 |
2M | 1 | 形A30NW-2M③-④④A-G⑦⑦⑦-⑧⑨ | M：手動
L ：左側に 自動復帰 |
TR ：透明-赤
TG ：透明-緑 TY ：透明-黄 TW：透明-白 TA ：透明-青 TO ：透明-橙 |
100
002 |
R：赤
G：緑 Y：黄 A：青 O：橙 W：白 |
A：6V AC/DC
B：12V AC/DC C：24V AC/DC D：100/110/120V AC E：200/220/230/240V AC |
| 形A30NW-2M③-④④A-P⑦⑦⑦-⑧⑨ | ||||||||
| 2 | 形A30NW-2M③-④④A-G⑦⑦⑦-⑧⑨ | 102
101 202 |
||||||
| 形A30NW-2M③-④④A-P⑦⑦⑦-⑧⑨ |
照光 3ノッチ セレクタスイッチ
| 形状 | ベゼル材質 | 出力数 | 形式 | ③
復帰方式 |
④④
操作部の色 |
⑦⑦⑦
接点構成 |
⑧
LED ランプ色 |
⑨
LEDランプ電圧 |
|---|---|---|---|---|---|---|---|---|
金属ベゼル
 |
3M | 2 | 形A30NW-3M③-④④A-G⑦⑦⑦-⑧⑨ | M：手動
L ：左側に 自動復帰 R ：右側に 自動復帰 B ：左右両方に 自動復帰 |
TR ：透明-赤
TG ：透明-緑 TY ：透明-黄 TW：透明-白 TA ：透明-青 TO：透明-橙 |
101
202 102 201 |
R：赤
G：緑 Y：黄 A：青 O：橙 W：白 |
A：6V AC/DC
B：12V AC/DC C：24V AC/DC D：100/110/120V AC E：200/220/230/240V AC |
| 形A30NW-3M③-④④A-P⑦⑦⑦-⑧⑨ |
注. 通常、操作部とLEDランプは、同じ色の組み合わせとなります。
ただし、操作部白色＋LED黄色を組み合わせた乳白色も用意しています。 形A30N□-□□□-TWA-□□□□-Y□

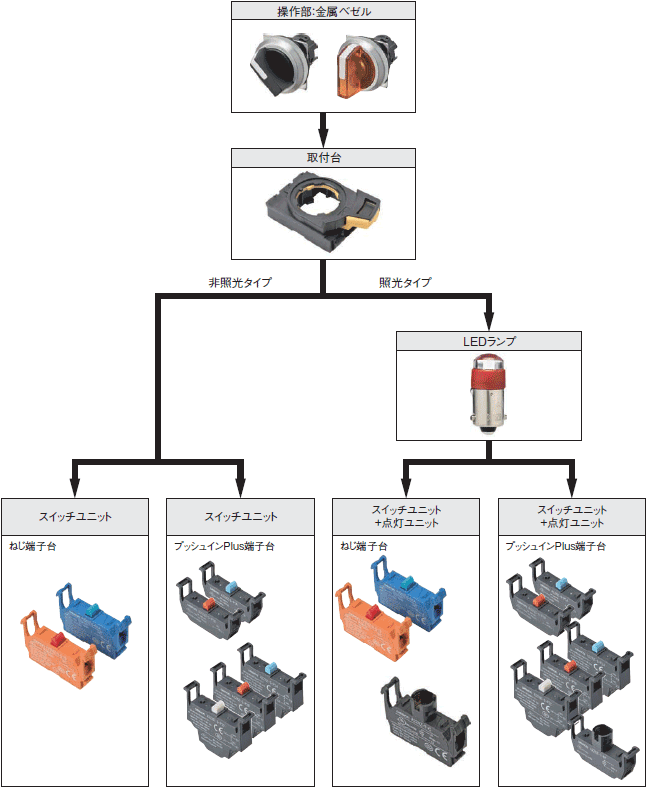

部品構成
操作部・LED ランプ（照光タイプのみ）・取付台・スイッチユニット・点灯ユニット（照光タイプのみ）を別々にご注文ください。LEDランプ・取付台・スイッチユニット・点灯ユニット・回り止め金具は形A22Nシリーズと共用です。
単品形式
操作部・LEDランプ（照光タイプのみ）・取付台・スイッチユニット・点灯ユニット（照光タイプのみ）を別々にご注文ください。LEDランプ・取付台・スイッチユニット・点灯ユニット・回り止め金具は形A22Nシリーズと共用です。
操作部
非照光タイプ
| ベゼル材質・形状 | 金属
 |
||
|---|---|---|---|
| ノッチ数 | 復帰方式 | 操作部の色 | 形式 |
| 2 | 手動 | 不透明-赤 | 形A30NZ-2MM-NRA |
| 左側に自動復帰 | 形A30NZ-2ML-NRA | ||
| 3 | 手動 | 形A30NZ-3MM-NRA | |
| 左側に自動復帰 | 形A30NZ-3ML-NRA | ||
| 右側に自動復帰 | 形A30NZ-3MR-NRA | ||
| 左右両方に自動復帰 | 形A30NZ-3MB-NRA | ||
| 2 | 手動 | 不透明-緑 | 形A30NZ-2MM-NGA |
| 左側に自動復帰 | 形A30NZ-2ML-NGA | ||
| 3 | 手動 | 形A30NZ-3MM-NGA | |
| 左側に自動復帰 | 形A30NZ-3ML-NGA | ||
| 右側に自動復帰 | 形A30NZ-3MR-NGA | ||
| 左右両方に自動復帰 | 形A30NZ-3MB-NGA | ||
| 2 | 手動 | 不透明-黒 | 形A30NZ-2MM-NBA |
| 左側に自動復帰 | 形A30NZ-2ML-NBA | ||
| 3 | 手動 | 形A30NZ-3MM-NBA | |
| 左側に自動復帰 | 形A30NZ-3ML-NBA | ||
| 右側に自動復帰 | 形A30NZ-3MR-NBA | ||
| 左右両方に自動復帰 | 形A30NZ-3MB-NBA | ||
照光タイプ
| ベゼル材質・形状 | 金属
 |
||
|---|---|---|---|
| ノッチ数 | 復帰方式 | 操作部の色 | 形式 |
| 2 | 手動 | 透明-赤 | 形A30NZ-2MM-TRA |
| 左側に自動復帰 | 形A30NZ-2ML-TRA | ||
| 3 | 手動 | 形A30NZ-3MM-TRA | |
| 左側に自動復帰 | 形A30NZ-3ML-TRA | ||
| 右側に自動復帰 | 形A30NZ-3MR-TRA | ||
| 左右両方に自動復帰 | 形A30NZ-3MB-TRA | ||
| 2 | 手動 | 透明-緑 | 形A30NZ-2MM-TGA |
| 左側に自動復帰 | 形A30NZ-2ML-TGA | ||
| 3 | 手動 | 形A30NZ-3MM-TGA | |
| 左側に自動復帰 | 形A30NZ-3ML-TGA | ||
| 右側に自動復帰 | 形A30NZ-3MR-TGA | ||
| 左右両方に自動復帰 | 形A30NZ-3MB-TGA | ||
| 2 | 手動 | 透明-黄 | 形A30NZ-2MM-TYA |
| 左側に自動復帰 | 形A30NZ-2ML-TYA | ||
| 3 | 手動 | 形A30NZ-3MM-TYA | |
| 左側に自動復帰 | 形A30NZ-3ML-TYA | ||
| 右側に自動復帰 | 形A30NZ-3MR-TYA | ||
| 左右両方に自動復帰 | 形A30NZ-3MB-TYA | ||
| 2 | 手動 | 透明-白 | 形A30NZ-2MM-TWA |
| 左側に自動復帰 | 形A30NZ-2ML-TWA | ||
| 3 | 手動 | 形A30NZ-3MM-TWA | |
| 左側に自動復帰 | 形A30NZ-3ML-TWA | ||
| 右側に自動復帰 | 形A30NZ-3MR-TWA | ||
| 左右両方に自動復帰 | 形A30NZ-3MB-TWA | ||
| 2 | 手動 | 透明-青 | 形A30NZ-2MM-TAA |
| 左側に自動復帰 | 形A30NZ-2ML-TAA | ||
| 3 | 手動 | 形A30NZ-3MM-TAA | |
| 左側に自動復帰 | 形A30NZ-3ML-TAA | ||
| 右側に自動復帰 | 形A30NZ-3MR-TAA | ||
| 左右両方に自動復帰 | 形A30NZ-3MB-TAA | ||
| 2 | 手動 | 透明-橙 | 形A30NZ-2MM-TOA |
| 左側に自動復帰 | 形A30NZ-2ML-TOA | ||
| 3 | 手動 | 形A30NZ-3MM-TOA | |
| 左側に自動復帰 | 形A30NZ-3ML-TOA | ||
| 右側に自動復帰 | 形A30NZ-3MR-TOA | ||
| 左右両方に自動復帰 | 形A30NZ-3MB-TOA | ||
単品（共用）
単品形式
操作部・LED ランプ・取付台・スイッチユニットを別々にご注文できます。セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。また、メンテパーツ品としての在庫管理にもご利用ください。
LEDランプ
| 形状 | 定格電圧 | 形式 | ||||
|---|---|---|---|---|---|---|
| 色 | 6V AC/DC | 12V AC/DC | 24V AC/DC | 100/110/120V AC | 200/220/230/240V AC | |
 |
赤 | 形A22NZ-L-RA | 形A22NZ-L-RB | 形A22NZ-L-RC | 形A22NZ-L-RD | 形A22NZ-L-RE |
| 緑 | 形A22NZ-L-GA | 形A22NZ-L-GB | 形A22NZ-L-GC | 形A22NZ-L-GD | 形A22NZ-L-GE | |
| 黄 | 形A22NZ-L-YA | 形A22NZ-L-YB | 形A22NZ-L-YC | 形A22NZ-L-YD | 形A22NZ-L-YE | |
| 白 | 形A22NZ-L-WA | 形A22NZ-L-WB | 形A22NZ-L-WC | 形A22NZ-L-WD | 形A22NZ-L-WE | |
| 青 | 形A22NZ-L-AA | 形A22NZ-L-AB | 形A22NZ-L-AC | 形A22NZ-L-AD | 形A22NZ-L-AE | |
| 橙 | 形A22NZ-L-OA | 形A22NZ-L-OB | 形A22NZ-L-OC | 形A22NZ-L-OD | 形A22NZ-L-OE | |
取付台
| 形状 | 形式 |
|---|---|
 |
形A22NZ-H-01 |
スイッチユニット
| 形状 | 端子仕様 | 接点仕様 | 形式 |
|---|---|---|---|
 |
ねじ端子台 | 1NO接点（青） | 形A22NZ-S-G1A |
| 1NC接点（橙） | 形A22NZ-S-G1B | ||
 |
プッシュインPlus端子台 | 1NO接点（青） | 形A22NZ-S-P1A |
| 1NC接点（赤） | 形A22NZ-S-P1B | ||
 |
プッシュインPlus端子台 | 2NO接点（青） | 形A22NZ-S-P2A |
| 2NC接点（赤） | 形A22NZ-S-P2B | ||
| 1NO1NC接点（白） | 形A22NZ-S-P2C |
点灯ユニット
| 形状 | 端子仕様 | 定格電圧 | 形式 |
|---|---|---|---|
 |
ねじ端子台 | 6V AC/DC | 形A22NZ-T-A |
| 12V AC/DC | 形A22NZ-T-B | ||
| 24V AC/DC | 形A22NZ-T-C | ||
| 100/110/120V AC | 形A22NZ-T-D | ||
| 200/220/230/240V AC | 形A22NZ-T-E | ||
 |
プッシュインPlus端子台 | 6V AC/DC | 形A22NZ-T-AP |
| 12V AC/DC | 形A22NZ-T-BP | ||
| 24V AC/DC | 形A22NZ-T-CP | ||
| 100/110/120V AC | 形A22NZ-T-DP | ||
| 200/220/230/240V AC | 形A22NZ-T-EP |
