XW4H / XW4K / XW4L

プリント基板用端子台（プッシュインタイプ SMT端子 2.54mmピッチ）

XW4H / XW4K / XW4L

プッシュインタイプで簡単に結線完了。2.54mmピッチプリント基板用端子台

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2019/06/17

（単位：mm）

形XW4H コネクタタイプ電線側

形XW4H-□□A1

XW4H / XW4K / XW4L 外形寸法 2
XW4H / XW4K / XW4L 外形寸法 3

形XW4K コネクタタイプ基板側　垂直タイプ、水平タイプ

垂直タイプ

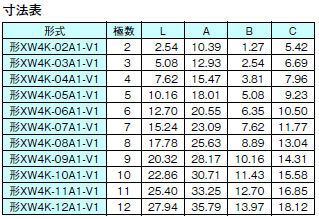

形XW4K-□□A1-V1

XW4H / XW4K / XW4L 外形寸法 5

（公差±0.05）
注. 基板のパターンピッチ公差は全体にわたって±0.05です。累積しないでください。
＊φ1は位置決めボス用穴なので、この部分にはんだがのらないようメタルマスクを設計してください。

XW4H / XW4K / XW4L 外形寸法 7

水平タイプ

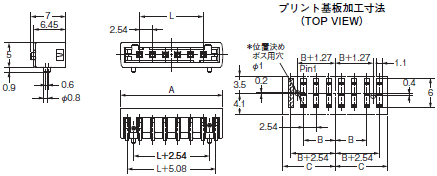

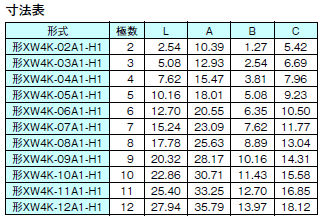

形XW4K-□□A1-H1

XW4H / XW4K / XW4L 外形寸法 8

（公差±0.05）
注. 基板のパターンピッチ公差は全体にわたって±0.05です。累積しないでください。
＊φ1は位置決めボス用穴なので、この部分にはんだがのらないようメタルマスクを設計してください。

XW4H / XW4K / XW4L 外形寸法 10

形XW4L 基板直付けタイプ　垂直タイプ、水平タイプ

垂直タイプ

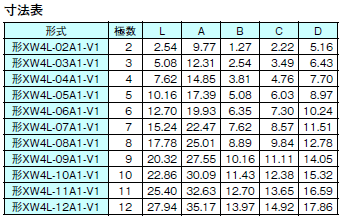

形XW4L-□□A1-V1

XW4H / XW4K / XW4L 外形寸法 12

（公差±0.05）
注. 基板のパターンピッチ公差は全体にわたって±0.05です。累積しないでください。
＊φ1は位置決めボス用穴なので、この部分にはんだがのらないようメタルマスクを設計してください。

XW4H / XW4K / XW4L 外形寸法 14

水平タイプ

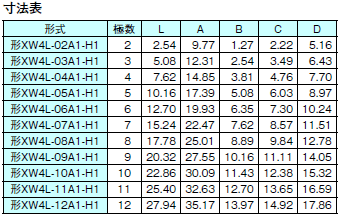

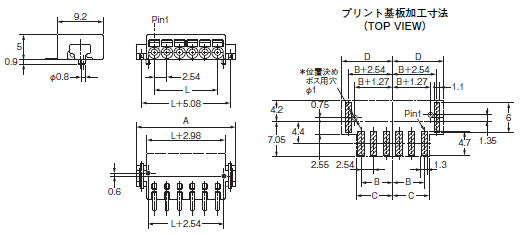

形XW4L-□□A1-H1

XW4H / XW4K / XW4L 外形寸法 15

（公差±0.05）
注. 基板のパターンピッチ公差は全体にわたって±0.05です。累積しないでください。
＊φ1は位置決めボス用穴なので、この部分にはんだがのらないようメタルマスクを設計してください。

XW4H / XW4K / XW4L 外形寸法 17
