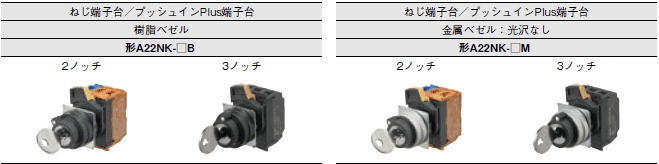

A22NK

キー形セレクタスイッチ

A22NK

φ22mmキー形セレクタスイッチ。短胴化、配線方向変更による制御盤の小型化を実現。簡単配線のプッシュインPlus端子台タイプを追加

※ Web特別価格提供品

機種一覧

A22NK 形式/種類 1

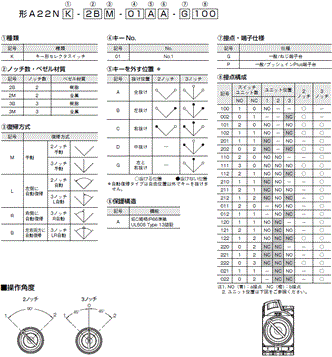

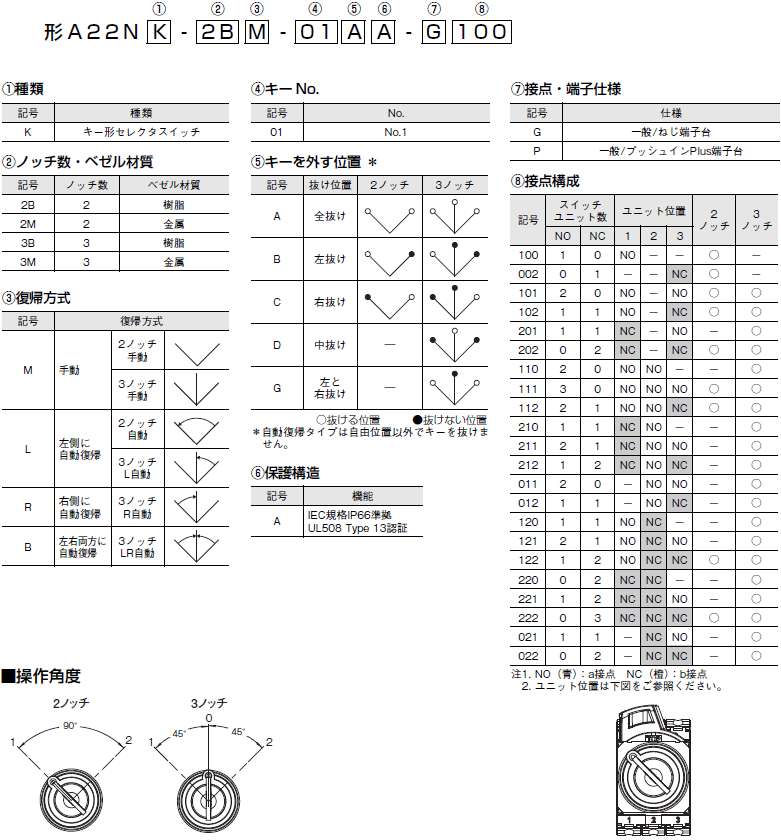

形式構成

形式基準

操作部・取付台・スイッチユニットをセットにした場合の形式です。
組み合わせの詳細につきましては、「種類」をご覧ください。

セット組み合わせ形式

A22NK 形式/種類 4

構造

接点構成表

2ノッチ

出力数 記号 接点構成 ユニット位置 接点 ノッチ位置
1 2
1 100 1NO 1 NO ON
2 - - -
3 - - -
1 002 1NC 1 - - -
2 - - -
3 NC ON
2 102 1NO/1NC 1 NO ON
2 - - -
3 NC ON
2 101 2NO 1 NO ON
2 - - -
3 NO ON
2 202 2NC 1 NC ON
2 - - -
3 NC ON
3 111 3NO 1 NO ON
2 NO ON
3 NO ON
3 222 3NC 1 NC ON
2 NC ON
3 NC ON
3 122 1NO/2NC 1 NO ON
2 NC ON
3 NC ON
3 112 2NO/1NC 1 NO ON
2 NO ON
3 NC ON

操作角度

A22NK 形式/種類 8

3ノッチ

出力数 記号 接点構成 ユニット位置 接点 ノッチ位置
1 0 2
2 110 2NO 1 NO ON
2 NO ON ON
3 - - - -
2 011 2NO 1 - - - -
2 NO ON ON
3 NO ON
2 101 2NO 1 NO ON
2 - - - -
3 NO ON
2 220 2NC 1 NC ON ON
2 NC ON
3 - - - -
2 022 2NC 1 - - - -
2 NC ON
3 NC ON ON
2 202 2NC 1 NC ON ON
2 - - - -
3 NC ON ON
2 120 1NO/1NC 1 NO ON
2 NC ON
3 - - - -
2 102 1NO/1NC 1 NO ON
2 - - - -
3 NC ON ON
2 210 1NO/1NC 1 NC ON ON
2 NO ON ON
3 - - - -
2 201 1NO/1NC 1 NC ON ON
2 - - - -
3 NO ON
2 012 1NO/1NC 1 - - - -
2 NO ON ON
3 NC ON ON
2 021 1NO/1NC 1 - - - -
2 NC ON
3 NO ON
3 111 3NO 1 NO ON
2 NO ON ON
3 NO ON
3 222 3NC 1 NC ON ON
2 NC ON
3 NC ON ON
3 122 1NO/2NC 1 NO ON
2 NC ON
3 NC ON ON
3 212 1NO/2NC 1 NC ON ON
2 NO ON ON
3 NC ON ON
3 221 1NO/2NC 1 NC ON ON
2 NC ON
3 NO ON
3 211 2NO/1NC 1 NC ON ON
2 NO ON ON
3 NO ON
3 121 2NO/1NC 1 NO ON
2 NC ON
3 NO ON
3 112 2NO/1NC 1 NO ON
2 NO ON ON
3 NC ON ON

操作角度

A22NK 形式/種類 10

種類

セット組み合わせ形式

操作部・取付台・スイッチユニットをセットにしてお届けします。

2ノッチ キー形セレクタスイッチ

形状 ベゼル
材質
出力数 形式
復帰方式

キーの
外せる位置
⑧⑧⑧
接点構成
樹脂ベゼル
3441_lu_7_1
2B 1 形A22NK-2B③-01⑤A-G⑧⑧⑧ M:手動
L:左側に
  自動復帰
A:全箇所
B:左
C:右
100
002
形A22NK-2B③-01⑤A-P⑧⑧⑧
2 形A22NK-2B③-01⑤A-G⑧⑧⑧ 102
101
202
形A22NK-2B③-01⑤A-P⑧⑧⑧
3 形A22NK-2B③-01⑤A-G⑧⑧⑧ 111
222
122
112
形A22NK-2B③-01⑤A-P⑧⑧⑧
金属ベゼル
3441_lu_7_2
2M 1 形A22NK-2M③-01⑤A-G⑧⑧⑧ 100
002
形A22NK-2M③-01⑤A-P⑧⑧⑧
2 形A22NK-2M③-01⑤A-G⑧⑧⑧ 102
101
202
形A22NK-2M③-01⑤A-P⑧⑧⑧
3 形A22NK-2M③-01⑤A-G⑧⑧⑧ 111
222
122
112
形A22NK-2M③-01⑤A-P⑧⑧⑧

3ノッチ キー形セレクタスイッチ

形状 ベゼル
材質
出力数 形式
復帰方式

キーの
外せる位置
⑧⑧⑧
接点構成
樹脂ベゼル
3441_lu_8_1
3B 2 形A22NK-3B③-01⑤A-G⑧⑧⑧ M:手動
L :左側に
  自動復帰
R :右側に
  自動復帰
B :左右両方に
  自動復帰
A:全箇所
B:左
C:右
D:中
G:左と右
110
011
101
220
022
202
120
102
210
201
012
021
形A22NK-3B③-01⑤A-P⑧⑧⑧
3 形A22NK-3B③-01⑤A-G⑧⑧⑧ 111
222
122
212
221
211
121
112
形A22NK-3B③-01⑤A-P⑧⑧⑧
金属ベゼル
3441_lu_8_2
3M 2 形A22NK-3M③-01⑤A-G⑧⑧⑧ 110
011
101
220
022
202
120
102
210
201
012
021
形A22NK-3M③-01⑤A-P⑧⑧⑧
3 形A22NK-3M③-01⑤A-G⑧⑧⑧ 111
222
122
212
221
211
121
112
形A22NK-3M③-01⑤A-P⑧⑧⑧

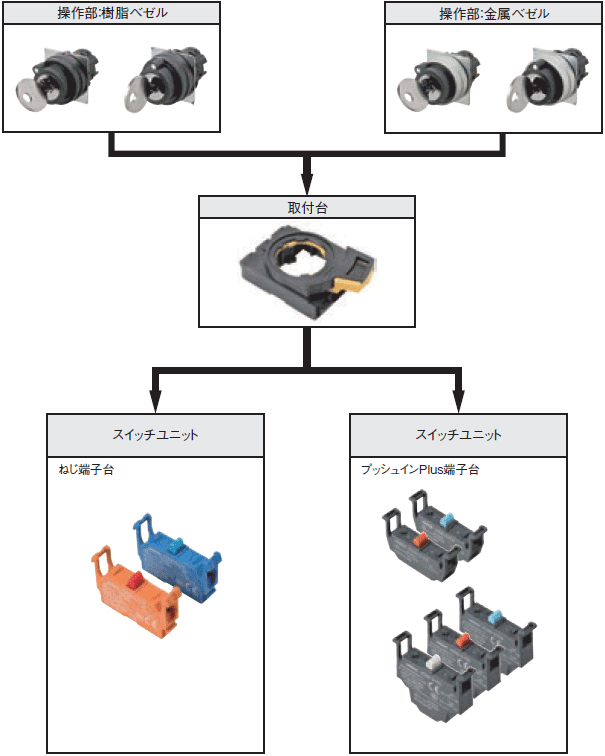

部品構成

操作部・取付台・スイッチユニットを別々にご注文できます。セット組み合わせ発注形式では揃わない機種を組み合わせてお使いください。また、メンテパーツ品としての在庫管理にもご利用ください。

A22NK 形式/種類 15

単品形式

操作部・取付台・スイッチユニットを別々にご注文できます。セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。また、メンテパーツ品としての在庫管理にもご利用ください。

操作部

ベゼル材質・形状 樹脂
3441_lu_10_1
金属
3441_lu_10_2

キーの
外せる位置
ノッチ数 復帰方式 形式 形式
2 手動 形A22NZ-2BM-01①A 形A22NZ-2MM-01①A A:全箇所
B:左
C:右
左側に自動復帰 形A22NZ-2BL-01①A 形A22NZ-2ML-01①A
3 手動 形A22NZ-3BM-01①A 形A22NZ-3MM-01①A A:全箇所
B:左
C:右
D:中
G:左と右
左側に自動復帰 形A22NZ-3BL-01①A 形A22NZ-3ML-01①A
右側に自動復帰 形A22NZ-3BR-01①A 形A22NZ-3MR-01①A
左右両方に自動復帰 形A22NZ-3BB-01①A 形A22NZ-3MB-01①A

単品(共用)

単品形式

操作部・LED ランプ・取付台・スイッチユニットを別々にご注文できます。セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。また、メンテパーツ品としての在庫管理にもご利用ください。

取付台

形状 形式
csm001045427_lu_2_1 形A22NZ-H-01

スイッチユニット

形状 端子仕様 接点仕様 形式
csm001045427_lu_3_1 ねじ端子台 1NO接点(青) 形A22NZ-S-G1A
1NC接点(橙) 形A22NZ-S-G1B
csm001045427_lu_3_2 プッシュインPlus端子台 1NO接点(青) 形A22NZ-S-P1A
1NC接点(赤) 形A22NZ-S-P1B
csm001045427_lu_3_3 プッシュインPlus端子台 2NO接点(青) 形A22NZ-S-P2A
2NC接点(赤) 形A22NZ-S-P2B
1NO1NC接点(白) 形A22NZ-S-P2C
