定格入力電圧 | 形K8AK-PW1 | 三相3線モード : AC200、220、230、240V
三相4線モード : AC115、127、133、138V |
---|---|---|
形K8AK-PW2 | 三相3線モード : AC380、400、415、480V
三相4線モード : AC220、230、240、277V |
|
入力負担 | 形K8AK-PW1 : 約4.4VA
形K8AK-PW2 : 約4.4VA |
|
動作値の整定範囲
(OVER、 UNDER) |
過電圧
定格入力電圧に対して-30~+25% 不足電圧 定格入力電圧に対して-30~+25% ※定格入力電圧はディップSWで切り替え可能 |
|
動作値 | 整定値の100%動作 | |
復帰値 | 動作値の5%固定 | |
復帰方式 | 自動復帰 | |
動作時間の整定範囲(T) | 過不足電圧 : 0.1~30秒 | |
電源投入時ロック時間(LOCK) | 1秒/5秒(ディップスイッチで切替え) | |
LED表示 | PWR : 緑 RY : 黄 OVER/UNDER : 赤 | |
出力形態 | 1c×2接点出力(ノーマルクローズ動作) | |
出力接点定格 | 定格負荷
抵抗負荷 AC250V 5A DC30V 5A 開閉容量の最大値 1250VA、150W 最小適用負荷 DC5V、10mA(参考値) 機械的寿命 1,000万回以上 電気的寿命 (AC250V/DC30V 5A)5万回 (AC250V/DC30V 3A)10万回 |
|

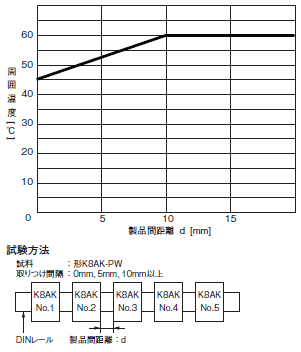

使用周囲温度 | -20~+60℃(ただし、 結露または氷結しないこと) | |
保存温度 | -25~+65℃(ただし、 結露または氷結しないこと) | |
使用周囲湿度 | 相対湿度 25~85%(ただし、 結露しないこと) | |
保存湿度 | 相対湿度 25~85%(ただし、 結露しないこと) | |
高度 | 2,000m以下 | |
端子ねじ締めつけトルク | 0.49-0.59N・m | |
端子配線方法 | 推奨電線
単線 : 2.5mm2 より線 : AWG#16、 AWG#18 ※より線は絶縁スリーブ付き棒端子必要 ※2本共締め可能 推奨棒端子 Al 1,5-8BK(AWG#16用) フェニックスコンタクト製 Al 1-8RD(AWG#18用) フェニックスコンタクト製 Al 0,75-8GY(AWG#18用) フェニックスコンタクト製 |
|
ケース外装色 | N1.5 | |
ケース材質 | PC+ABS UL94-V0 | |
質量 | 約150g | |
取りつけ | DINレール取りつけ | |
外形寸法 | 22.5(W)×90(H)×100(D)mm |
