(単位:mm)

パネル取りつけプランジャ形
形D4MC-5000

D4MC 外形寸法 1

*1. ステンレス鋼押ボタン
*2. 不完全ねじ部最大1.5mm
*3. 厚さ3×対辺距離17

注. M12取りつけねじとケース本体の
  取りつけ穴の同時使用はしないでください。

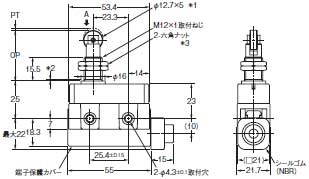

パネル取りつけローラ・プランジャ形
形D4MC-5020

D4MC 外形寸法 2

*1. ステンレス鋼ローラ
*2. 不完全ねじ部最大1.5mm
*3. 厚さ3×対辺距離17

注. M12取りつけねじとケース本体の
  取りつけ穴の同時使用はしないでください。

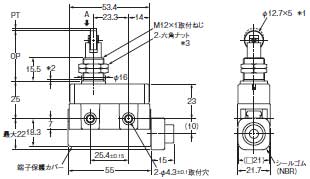

パネル取りつけクロス・ローラ・プランジャ形
形D4MC-5040

D4MC 外形寸法 3

*1. ステンレス鋼押ボタン
*2. 不完全ねじ部最大1.5mm
*3. 厚さ3×対辺距離17

注. M12取りつけねじとケース本体の
  取りつけ穴の同時使用はしないでください。

ヒンジ・レバー形
形D4MC-1000

D4MC 外形寸法 4

ヒンジ・短レバー形
形D4MC-1020

D4MC 外形寸法 5

ヒンジ・ローラレバー形
形D4MC-2000

D4MC 外形寸法 6

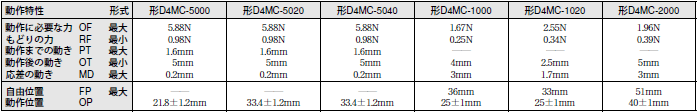

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性はA方向から動作させ、測定した値です。
注3. OTは規格値を超えないように制限してお使いください。

D4MC 外形寸法 8

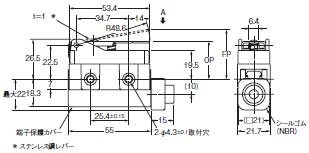

ヒンジ・ローラ短レバー形
形D4MC-2020

D4MC 外形寸法 9

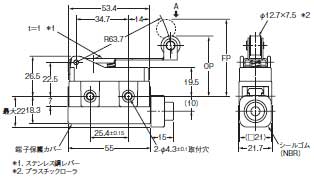

一方向動作ヒンジ・ローラ短レバー形
形D4MC-3030

D4MC 外形寸法 10

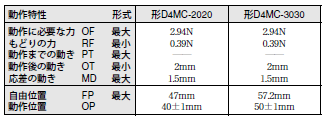

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 動作特性はA方向から動作させ、測定した値です。
注3. OTは規格値を超えないように制限してお使いください。
