E5EC-T
温度調節器（デジタル調節計）プログラムタイプ
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2021/04/01
※ ◎印または灰色背景表記の機種は標準在庫機種です。無印（受注生産機種）の納期についてはお取り引き商社にお問い合わせください。

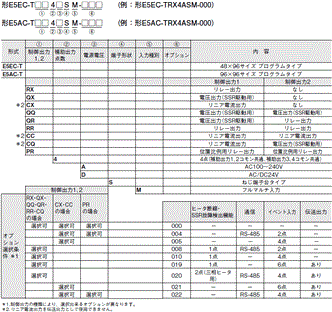

形式基準
加熱・冷却制御について
加熱・冷却制御機能を使用する場合
①制御出力の割付について
制御出力２がない場合：補助出力を制御出力（冷却側）として使用します。
制御出力２がある場合：制御出力2点を、各々加熱側、冷却側に使用します。
（どちらが加熱側、冷却側でもかまいません。）
②制御について
PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
加熱側と冷却側で応答特性の異なる制御系にも対応可能です。
制御出力２がない場合：補助出力を制御出力（冷却側）として使用します。
制御出力２がある場合：制御出力2点を、各々加熱側、冷却側に使用します。
（どちらが加熱側、冷却側でもかまいません。）
②制御について
PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
加熱側と冷却側で応答特性の異なる制御系にも対応可能です。
形式一覧
| 形式 | 標準価格（￥） | 形式 | 標準価格（￥） | ||
|---|---|---|---|---|---|
| ◎ | 形E5EC-TRX4ASM-000 | 28,500 | 形E5EC-TQR4DSM-008 | 42,000 | |
| 形E5EC-TRX4DSM-000 | 28,500 | 形E5EC-TQR4ASM-010 | 34,000 | ||
| 形E5EC-TRX4ASM-008 | 39,500 | 形E5EC-TQR4DSM-010 | 34,000 | ||
| 形E5EC-TRX4DSM-008 | 39,500 | 形E5EC-TQR4ASM-019 | 37,500 | ||
| 形E5EC-TRX4ASM-010 | 32,000 | 形E5EC-TQR4DSM-019 | 37,500 | ||
| 形E5EC-TRX4DSM-010 | 32,000 | 形E5EC-TQR4ASM-020 | 46,000 | ||
| 形E5EC-TRX4ASM-019 | 35,000 | 形E5EC-TQR4DSM-020 | 46,000 | ||
| 形E5EC-TRX4DSM-019 | 35,000 | 形E5EC-TRR4ASM-000 | 31,000 | ||
| 形E5EC-TRX4ASM-020 | 44,000 | 形E5EC-TRR4DSM-000 | 31,000 | ||
| 形E5EC-TRX4DSM-020 | 44,000 | 形E5EC-TRR4ASM-008 | 42,000 | ||
| ◎ | 形E5EC-TQX4ASM-000 | 28,500 | 形E5EC-TRR4DSM-008 | 42,000 | |
| 形E5EC-TQX4DSM-000 | 28,500 | 形E5EC-TRR4ASM-010 | 34,000 | ||
| ◎ | 形E5EC-TQX4ASM-008 | 39,500 | 形E5EC-TRR4DSM-010 | 34,000 | |
| ◎ | 形E5EC-TQX4DSM-008 | 39,500 | 形E5EC-TRR4ASM-019 | 37,500 | |
| 形E5EC-TQX4ASM-010 | 32,000 | 形E5EC-TRR4DSM-019 | 37,500 | ||
| ◎ | 形E5EC-TQX4DSM-010 | 32,000 | 形E5EC-TRR4ASM-020 | 46,000 | |
| 形E5EC-TQX4ASM-019 | 35,000 | 形E5EC-TRR4DSM-020 | 46,000 | ||
| 形E5EC-TQX4DSM-019 | 35,000 | 形E5EC-TCC4ASM-000 | 35,000 | ||
| 形E5EC-TQX4ASM-020 | 44,000 | 形E5EC-TCC4DSM-000 | 35,000 | ||
| 形E5EC-TQX4DSM-020 | 44,000 | 形E5EC-TCC4ASM-004 | 45,000 | ||
| 形E5EC-TCX4ASM-000 | 32,000 | 形E5EC-TCC4DSM-004 | 45,000 | ||
| 形E5EC-TCX4DSM-000 | 32,000 | 形E5EC-TCC4ASM-005 | 37,500 | ||
| ◎ | 形E5EC-TCX4ASM-004 | 42,000 | 形E5EC-TCC4DSM-005 | 37,500 | |
| 形E5EC-TCX4DSM-004 | 42,000 | 形E5EC-TCC4ASM-021 | 40,500 | ||
| 形E5EC-TCX4ASM-005 | 34,000 | 形E5EC-TCC4DSM-021 | 40,500 | ||
| 形E5EC-TCX4DSM-005 | 34,000 | 形E5EC-TCC4ASM-022 | 48,500 | ||
| ◎ | 形E5EC-TCX4ASM-021 | 37,500 | 形E5EC-TCC4DSM-022 | 48,500 | |
| 形E5EC-TCX4DSM-021 | 37,500 | 形E5EC-TCQ4ASM-000 | 33,000 | ||
| 形E5EC-TCX4ASM-022 | 45,000 | 形E5EC-TCQ4DSM-000 | 33,000 | ||
| 形E5EC-TCX4DSM-022 | 45,000 | 形E5EC-TCQ4ASM-008 | 44,000 | ||
| 形E5EC-TQQ4ASM-000 | 31,000 | 形E5EC-TCQ4DSM-008 | 44,000 | ||
| 形E5EC-TQQ4DSM-000 | 31,000 | 形E5EC-TCQ4ASM-010 | 36,500 | ||
| 形E5EC-TQQ4ASM-008 | 42,000 | 形E5EC-TCQ4DSM-010 | 36,500 | ||
| 形E5EC-TQQ4DSM-008 | 42,000 | 形E5EC-TCQ4ASM-019 | 39,500 | ||
| 形E5EC-TQQ4ASM-010 | 34,000 | 形E5EC-TCQ4DSM-019 | 39,500 | ||
| 形E5EC-TQQ4DSM-010 | 34,000 | 形E5EC-TCQ4ASM-020 | 48,500 | ||
| 形E5EC-TQQ4ASM-019 | 37,500 | 形E5EC-TCQ4DSM-020 | 48,500 | ||
| 形E5EC-TQQ4DSM-019 | 37,500 | 形E5EC-TPR4ASM-000 | 35,000 | ||
| 形E5EC-TQQ4ASM-020 | 46,000 | 形E5EC-TPR4DSM-000 | 35,000 | ||
| 形E5EC-TQQ4DSM-020 | 46,000 | 形E5EC-TPR4ASM-004 | 45,000 | ||
| 形E5EC-TQR4ASM-000 | 31,000 | 形E5EC-TPR4DSM-004 | 45,000 | ||
| 形E5EC-TQR4DSM-000 | 31,000 | 形E5EC-TPR4ASM-022 | 48,500 | ||
| 形E5EC-TQR4ASM-008 | 42,000 | 形E5EC-TPR4DSM-022 | 48,500 | ||
オプション（別売）
USB-シリアル変換ケーブル
| 形式 | 標準価格（￥） | |
|---|---|---|
| ◎ | 形E58-CIFQ2 | 17,600 |
変換ケーブル
| 形式 | 標準価格（￥） | |
|---|---|---|
| ◎ | 形E58-CIFQ2-E | 4,400 |
注. 必ず形E58-CIFQ2とセットでご使用ください。
前面設定ツール用ポートを使用する場合に使用します。
前面設定ツール用ポートを使用する場合に使用します。
端子カバー
| 形式 | 標準価格（￥） | |
|---|---|---|
| ◎ | 形E53-COV24 | 1,100（3ヶ詰め） |
防水パッキン
| 形式 | 標準価格（￥） |
|---|---|
| 形Y92S-P9 | 230 |
注. 本防水パッキンは本体に付属しています。
防水カバー
| 形式 | 標準価格（￥） | |
|---|---|---|
| ◎ | 形Y92A-49N | 4,800 |
前面ポートカバー
| 形式 | 標準価格（￥） |
|---|---|
| 形Y92S-P7 | 330 |
注. 本前面ポートカバーは本体に付属しています。
取り付けアダプタ
| 形式 | 標準価格（￥） |
|---|---|
| 形Y92F-51 | 550（2ヶ詰め） |
注. 本取り付けアダプタは本体に付属しています。
電流検出器（CT）
| 穴径 | 形式 | 標準価格（￥） | |
|---|---|---|---|
| φ5.8 | ◎ | 形E54-CT1 | 1,650 |
| φ5.8 | ◎ | 形E54-CT1L＊ | 1,700 |
| φ12.0 | ◎ | 形E54-CT3 | 2,550 |
| φ12.0 | ◎ | 形E54-CT3L＊ | 3,000 |
＊リード線付きの仕様となります。UL認証が必要な場合は、こちらのCTをご使用ください。
サポートソフトウェア CX-Thermo（CXサーモ）
| 形式 | 標準価格（￥） | |
|---|---|---|
| ◎ | 形EST2-2C-MV4 | 33,000 |
注. 形E5EC-T/E5AC-Tは、CX-Thermo Ver.4.61以上で対応しています。
CX-Thermoの使用環境については、「形EST2-2C-MV4」をご覧ください。
CX-Thermoの使用環境については、「形EST2-2C-MV4」をご覧ください。
