2018/06 受注終了

XH5

ハーフピッチコネクタ SMTタイプ(基板対基板、基板対ケーブル接続用)

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

形XH5A/E プラグ L形SMT端子、ストレートSMT端子

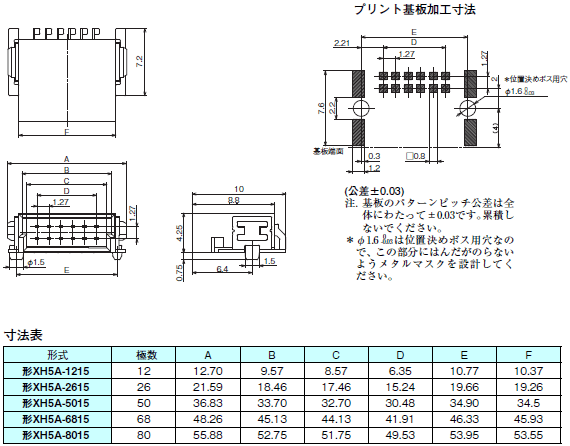

形XH5A-□□15(L形SMT端子)

XH5 外形寸法 2

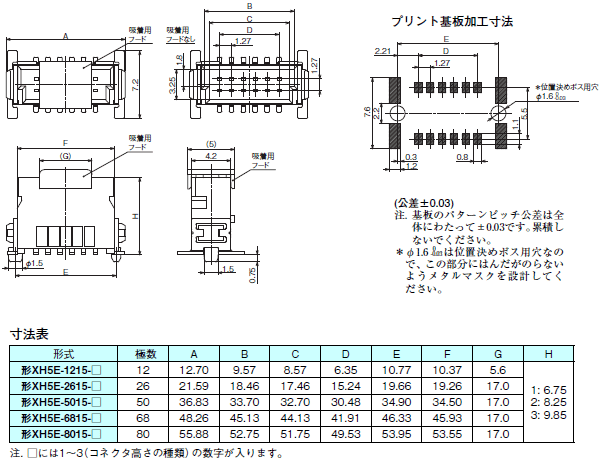

形XH5E-□□15-□(ストレートSMT端子)

XH5 外形寸法 3

形XH5F/B ソケット L形SMT端子、ストレートSMT端子

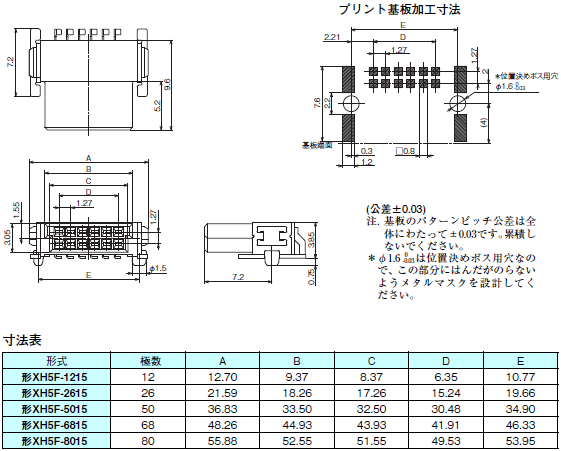

形XH5F-□□15(L形SMT端子)

XH5 外形寸法 5

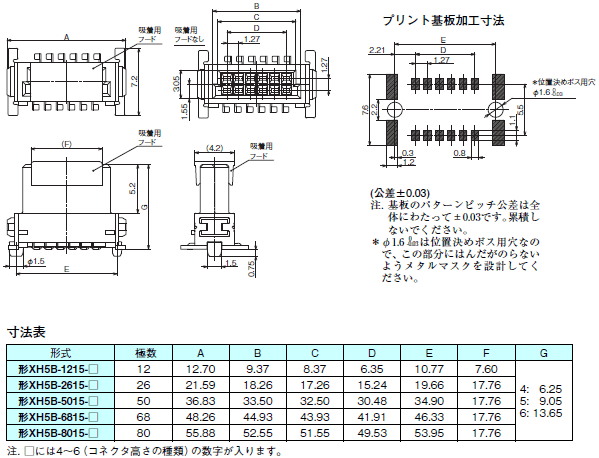

形XH5B-□□15-□(ストレートSMT端子)

XH5 外形寸法 6

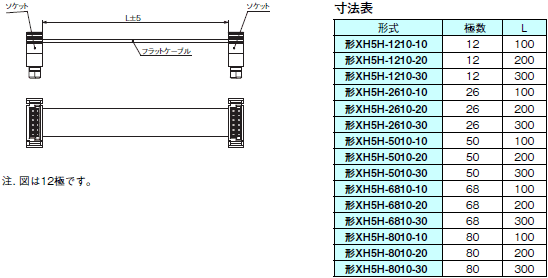

形XH5H 両端コネクタ付きケーブル

形XH5H-□□10-□□

XH5 外形寸法 8
