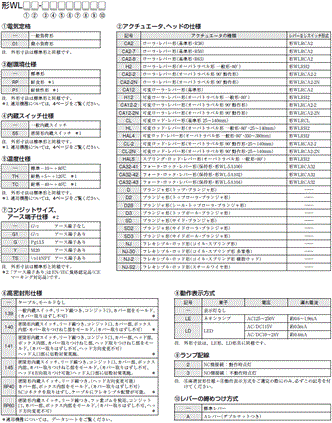

(組み合わせできないものもあります。詳細はお問い合わせください。)
2回路リミットスイッチ
形WLH2-55LDK43は2024年3月受注終了
※ Web特別価格提供品
情報更新 : 2025/04/01

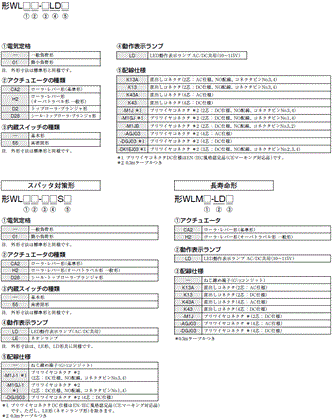

(組み合わせできないものもあります。詳細はお問い合わせください。)
注. アース端子つきも揃えております。
アクチュエータの種類 | ローラ・レバー R38
![]() |
ローラ・レバー R50
![]() |
ローラ・レバー R63
![]() |
||
---|---|---|---|---|---|
形式 | 形式 | 形式 | |||
基準形 | 一般負荷 | 形WLCA2 | 形WLCA2-7 | 形WLCA2-8 | |
微小負荷 | 形WL01CA2 | 形WL01CA2-7 | 形WL01CA2-8 | ||
オーバ
トラベル形 |
一般形 | 一般負荷 | 形WLH2 | ――― | ――― |
微小負荷 | 形WL01H2 | ――― | ――― | ||
90 °
動作形 |
一般負荷 | 形WLCA2-2 | ――― | ――― | |
微小負荷 | 形WL01CA2-2 | ――― | ――― | ||
一般負荷 | 形WLCA2-2N | ――― | ――― | ||
微小負荷 | 形WL01CA2-2N | ――― | ――― |
注. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WLデータシート」(カタログ番号:SDLA-327)をご覧ください。
アクチュエータの種類 | 可変ローラ・レバー
![]() |
可変ロッド・レバー
25~140mm ![]() |
可変ロッド・レバー
350~380mm ![]() |
スプリング・ロッド・レバー
![]() |
||
---|---|---|---|---|---|---|
形式 | 形式 | 形式 | 形式 | |||
基準形 | 一般負荷 | 形WLCA12 | 形WLCL | ――― | ――― | |
微小負荷 | 形WL01CA12 | 形WL01CL | ――― | ――― | ||
オーバ
トラベル形 |
一般形 | 一般負荷 | 形WLH12 | 形WLHL | 形WLHAL4 | 形WLHAL5 |
微小負荷 | 形WL01H12 | 形WL01HL | ――― | ――― | ||
90 °
動作形 |
一般負荷 | 形WLCA12-2 | 形WLCL-2 | ――― | ――― | |
微小負荷 | 形WL01CA12-2 | ――― | ――― | ――― | ||
一般負荷 | 形WLCA12-2N | 形WLCL-2N | ――― | ――― | ||
微小負荷 | 形WL01CA12-2N | 形WL01CL-2N | ――― | ――― |
注. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WLデータシート」(カタログ番号:SDLA-327)をご覧ください。
アクチュエータの種類 | フォーク・ロック・
レバー(形WL-5A100 プラスチック・ローラレバーつき) ![]() |
フォーク・ロック・
レバー(形WL-5A102 プラスチック・ローラレバーつき) ![]() |
フォーク・ロック・
レバー(形WL-5A104 プラスチック・ローラレバーつき) ![]() |
フォーク・ロック・
レバー(形WL-5A104 プラスチック・ローラレバーつき) ![]() |
|
---|---|---|---|---|---|
形式 | 形式 | 形式 | 形式 | ||
保持形 | 一般負荷 | 形WLCA32-41 | 形WLCA32-42 | 形WLCA32-43 | 形WLCA32-44 |
微小負荷 | 形WL01CA32-41 | ――― | 形WL01CA32-43 | ――― |
アクチュエータの種類 | トップ・プランジャ
![]() |
トップローラ・プランジャ
![]() |
トップボール・プランジャ
![]() |
トップローラ・プランジャ
(シール・ブーツつき) ![]() |
|
---|---|---|---|---|---|
形式 | 形式 | 形式 | 形式 | ||
トップ・
プランジャ形 |
一般負荷 | 形WLD | 形WLD2 | 形WLD3 | 形WLD28 |
微小負荷 | 形WL01D | 形WL01D2 | 形WL01D3 | 形WL01D28 |
アクチュエータの種類 | サイド・プランジャ
![]() |
サイドローラ・プランジャ
![]() |
サイドボール・プランジャ
![]() |
|
---|---|---|---|---|
形式 | 形式 | 形式 | ||
サイド・
プランジャ形 |
一般負荷 | 形WLSD | 形WLSD2 | 形WLSD3 |
微小負荷 | 形WL01SD | 形WL01SD2 | 形WL01SD3 |
アクチュエータの種類 | コイル・スプリング
(スプリング直径Φ 6.5) ![]() |
コイル・スプリング
(スプリング直径Φ 4.8) ![]() |
コイル・スプリング
(樹脂ロッド直径Φ 8) ![]() |
スチールワイヤ
(ワイヤΦ 1) ![]() |
|
---|---|---|---|---|---|
形式 | 形式 | 形式 | 形式 | ||
フレキシブル・
ロッド形 |
一般負荷 | 形WLNJ | 形WLNJ-30 | 形WLNJ-2 | 形WLNJ-S2 |
微小負荷 | 形WL01NJ | 形WL01NJ-30 | 形WL01NJ-2 | 形WL01NJ-S2 |
アクチュエータの種類 | ローラ・レバー R38
![]() |
ローラ・レバー R50
![]() |
ローラ・レバー R63
![]() |
可変ローラ・レバー
![]() |
||
---|---|---|---|---|---|---|
形式 | 形式 | 形式 | 形式 | |||
基準形 | ネオンランプ | 形WLCA2-LE | 形WLCA2-7LE | 形WLCA2-8LE | 形WLCA12-LE | |
発光ダイオード | 形WLCA2-LD | 形WLCA2-7LD | 形WLCA2-8LD | 形WLCA12-LD | ||
オーバ
トラベル形 |
一般形 | ネオンランプ | 形WLH2-LE | ――― | ――― | 形WLH12-LE |
発光ダイオード | 形WLH2-LD | ――― | ――― | 形WLH12-LD | ||
90°
動作形 |
ネオンランプ | 形WLCA2-2LE | ――― | ――― | 形WLCA12-2LE | |
発光ダイオード | 形WLCA2-2LD | ――― | ――― | 形WLCA12-2LD | ||
ネオンランプ | 形WLCA2-2NLE | ――― | ――― | 形WLCA12-2NLE | ||
発光ダイオード | 形WLCA2-2NLD | ――― | ――― | 形WLCA12-2NLD |
注. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WLデータシート」(カタログ番号:SDLA-327)をご覧ください。
アクチュエータの種類 | 可変ロッド・レバー
25~140mm ![]() |
可変ロッド・レバー
350~380mm ![]() |
スプリング・
ロッド・レバー ![]() |
||
---|---|---|---|---|---|
形式 | 形式 | 形式 | |||
基準形 | ネオンランプ | 形WLCL-LE | ――― | ――― | |
発光ダイオード | 形WLCL-LD | ――― | ――― | ||
オーバ
トラベル形 |
一般形 | ネオンランプ | 形WLHL-LE | 形WLHAL4-LE | 形WLHAL5-LE |
発光ダイオード | 形WLHL-LD | 形WLHAL4-LD | 形WLHAL5-LD | ||
90°
動作形 |
ネオンランプ | 形WLCL-2LE | ――― | ――― | |
発光ダイオード | 形WLCL-2LD | ――― | ――― | ||
ネオンランプ | 形WLCL-2NLE | ――― | ――― | ||
発光ダイオード | 形WLCL-2NLD | ――― | ――― |
注. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WLデータシート」(カタログ番号:SDLA-327)をご覧ください。
アクチュエータの種類 | フォーク・ロック・
レバー(WL-5A100 プラスチック・ローラレバーつき ![]() |
フォーク・ロック・
レバー(形WL-5A102 プラスチック・ローラレバーつき) ![]() |
フォーク・ロック・
レバー(形WL-5A104 プラスチック・ローラレバーつき) ![]() |
|
---|---|---|---|---|
形式 | 形式 | 形式 | ||
保持形 | ネオンランプ | 形WLCA32-41LE | 形WLCA32-42LE | 形WLCA32-43LE |
発光ダイオード | 形WLCA32-41LD | ――― | 形WLCA32-43LD |
アクチュエータの種類 | トップ・プランジャ
![]() |
トップローラ・プランジャ
![]() |
トップボール・プランジャ
![]() |
トップローラ・プランジャ
(シール・ブーツつき) ![]() |
|
---|---|---|---|---|---|
形式 | 形式 | 形式 | 形式 | ||
トップ・
プランジャ形 |
ネオンランプ | 形WLD-LE | 形WLD2-LE | 形WLD3-LE | 形WLD28-LE |
発光ダイオード | 形WLD-LD | 形WLD2-LD | 形WLD3-LD | 形WLD28-LD |
アクチュエータの種類 | サイド・プランジャ
![]() |
サイドローラ・プランジャ
![]() |
サイドボール・プランジャ
![]() |
|
---|---|---|---|---|
形式 | 形式 | 形式 | ||
サイド・
プランジャ形 |
ネオンランプ | 形WLSD-LE | 形WLSD2-LE | 形WLSD3-LE |
発光ダイオード | 形WLSD-LD | 形WLSD2-LD | 形WLSD3-LD |
アクチュエータの種類 | コイル・スプリング
(スプリング直径φ6.5) ![]() |
コイル・スプリング
(スプリング直径φ4.8) ![]() |
コイル・スプリング
(樹脂ロッド直径φ8) ![]() |
スチールワイヤ
(ワイヤφ1) ![]() |
|
---|---|---|---|---|---|
形式 | 形式 | 形式 | 形式 | ||
フレキシブル・
ロッド形 |
ネオンランプ | 形WLNJ-LE | 形WLNJ-30LE | 形WLNJ-2LE | 形WLNJ-S2LE |
発光ダイオード | 形WLNJ-LD | 形WLNJ-30LD | 形WLNJ-2LD | 形WLNJ-S2LD |
項目 | 基準形 | オーバトラベル形 | |||||
---|---|---|---|---|---|---|---|
一般形 | |||||||
アクチュエータの種類 | 配線仕様 | 内蔵スイッチ仕様 | 形式 | 形式 | |||
ローラ・レバー形
![]() |
2芯 | DC仕様 | NO
配線 |
コネクタピン
No.3、4 |
一般形 | 形WLCA2-LDK13 | 形WLH2-LDK13 |
高密閉形 | 形WLCA2-55LDK13 | 形WLH2-55LDK13 | |||||
4芯 | DC仕様 | 一般形 | 形WLCA2-LDK43 | 形WLH2-LDK43 | |||
高密閉形 | 形WLCA2-55LDK43 | 形WLH2-55LDK43 | |||||
トップローラ・
プランジャ形 ![]() |
2芯 | DC仕様 | NO
配線 |
コネクタピン
No.3、4 |
一般形 | 形WLD2-LDK13 | ――― |
高密閉形 | 形WLD2-55LDK13 | ――― | |||||
4芯 | DC仕様 | 一般形 | 形WLD2-LDK43 | ――― | |||
高密閉形 | 形WLD2-55LDK43 | ――― |
注. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WLデータシート」(カタログ番号:SDLA-327)をご覧ください。
項目 | 基準形 | オーバトラベル形 | |||||
---|---|---|---|---|---|---|---|
一般形 | |||||||
アクチュエータの種類 | 配線仕様 | 内蔵スイッチ仕様 | 形式 | 形式 | |||
ローラ・レバー形
![]() |
2芯 | DC仕様 | NO
配線 |
コネクタピン
No.3、4 |
一般形 | 形WLCA2-LD-M1J | 形WLH2-LD-M1J |
高密閉形 | 形WLCA2-55LD-M1J | ――― | |||||
コネクタピン
No.1、4 |
一般形 | 形WLCA2-LD-M1GJ | 形WLH2-LD-M1GJ | ||||
高密閉形 | 形WLCA2-55LD-M1GJ | ――― | |||||
NC
配線 |
コネクタピン
No.3、2 |
一般形 | ――― | ――― | |||
高密閉形 | 形WLCA2-55LD-M1JB | ――― | |||||
4芯 | DC仕様 | 一般形 | 形WLCA2-LD-DGJ03 | 形WLH2-LD-DGJ03 | |||
高密閉形 | 形WLCA2-55LD-DGJ03 | ――― | |||||
3芯 | DC仕様 | コネクタピン
No.2、3、4 |
一般形 | 形WLCA2-LD-DK1EJ03 | ――― | ||
高密閉形 | ――― | ――― | |||||
トップローラ・
プランジャ形 ![]() |
2芯 | DC仕様 | NO
配線 |
コネクタピン
No.3、4 |
一般形 | 形WLD2-LD-M1J | ――― |
高密閉形 | 形WLD2-55LD-M1J | ――― | |||||
コネクタピン
No.1、4 |
一般形 | 形WLD2-LD-M1GJ | ――― | ||||
高密閉形 | 形WLD2-55LD-M1GJ | ――― | |||||
NC
配線 |
コネクタピン
No.3、2 |
一般形 | ――― | ――― | |||
高密閉形 | ――― | ――― | |||||
4芯 | DC仕様 | 一般形 | 形WLD2-LD-DGJ03 | ――― | |||
高密閉形 | ――― | ――― | |||||
3芯 | DC仕様 | コネクタピン
No.2、3、4 |
一般形 | 形WLD2-LD-DK1EJ03 | ――― | ||
高密閉形 | 形WLD2-55LD-DK1EJ03 | ――― |
注. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WLデータシート」(カタログ番号:SDLA-327)をご覧ください。
アクチュエータの種類 | ローラ・レバー R38
![]() |
|||||
---|---|---|---|---|---|---|
基準形 | オーバトラベル形 | |||||
一般形 | ||||||
形式 | 形式 | |||||
高密閉形 | 表示灯なし | 形WLCA2-55 | 形WLH2-55 | |||
表示灯あり | LED | 形WLCA2-55LD | 形WLH2-55LD | |||
ネオン | 形WLCA2-55LE | ――― | ||||
高密封形 | モールド端子形 | -139形 | 表示灯なし | 形WLCA2-139 | 形WLH2-139 | |
表示灯あり | NC接続 | 形WLCA2-139LD2 | ――― | |||
NO接続 | 形WLCA2-139LD3 | ――― | ||||
-140形 | 表示灯なし | 形WLCA2-140 | 形WLH2-140 | |||
表示灯あり | NC接続 | 形WLCA2-140LD2 | ――― | |||
NO接続 | 形WLCA2-140LD3 | ――― | ||||
-141形 | 表示灯なし | 形WLCA2-141 | 形WLH2-141 | |||
表示灯あり | NC接続 | 形WLCA2-141LD2 | ――― | |||
NO接続 | 形WLCA2-141LD3 | 形WLH2-141LD3 | ||||
耐クーラント形 | 表示灯なし | 形WLCA2-RP60 | 形WLH2-RP60 | |||
表示灯あり | NC接続 | 形WLCA2-RP60LD2 | ――― | |||
NO接続 | 形WLCA2-RP60LD3 | ――― | ||||
耐熱形 | 表示灯なし | 形WLCA2-TH | 形WLH2-TH | |||
耐寒形 | 形WLCA2-TC | 形WLH2-TC | ||||
耐食形 | 形WLCA2-RP | 形WLH2-RP | ||||
耐候性形 | 形WLCA2-P1 | 形WLH2-P1 |
注. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WL データシート」(カタログ番号:SDLA-327)をご覧ください。
アクチュエータの種類 | ローラ・レバー R38
![]() |
|||||
---|---|---|---|---|---|---|
オーバトラベル形 | ||||||
90 ° (-2形) | 90 ° (-2N形) | |||||
形式 | 形式 | |||||
高密閉形 | 表示灯なし | 形WLCA2-255 | 形WLCA2-2N55 | |||
表示灯あり | LED | 形WLCA2-255LD | 形WLCA2-2N55LD | |||
ネオン | 形WLCA2-255LE | 形WLCA2-2N55LE | ||||
高密封形 | モールド端子形 | -139形 | 表示灯なし | 形WLCA2-2139 | 形WLCA2-2N139 | |
表示灯あり | NC接続 | 形WLCA2-2139LD2 | ――― | |||
NO接続 | 形WLCA2-2139LD3 | ――― | ||||
-140形 | 表示灯なし | ――― | 形WLCA2-2N140 | |||
表示灯あり | NC接続 | ――― | ――― | |||
NO接続 | ――― | ――― | ||||
-141形 | 表示灯なし | ――― | ――― | |||
表示灯あり | NC接続 | ――― | ――― | |||
NO接続 | ――― | ――― | ||||
耐クーラント形 | 表示灯なし | 形WLCA2-2RP60 | ――― | |||
表示灯あり | NC接続 | 形WLCA2-2RP60LD2 | ――― | |||
NO接続 | 形WLCA2-2RP60LD3 | ――― | ||||
耐熱形 | 表示灯なし | 形WLCA2-2TH | 形WLCA2-2NTH | |||
耐寒形 | 形WLCA2-2TC | 形WLCA2-2NTC | ||||
耐食形 | ――― | ――― |
注1. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WL データシート」(カタログ番号:SDLA-327)をご覧ください。
注2. アース端子つきも揃えております。
アクチュエータの種類 | 可変ローラ・レバー
![]() |
|||||
---|---|---|---|---|---|---|
基準形 | オーバトラベル形 | |||||
一般形 | ||||||
形式 | 形式 | |||||
高密閉形 | 表示灯なし | 形WLCA12-55 | ――― | |||
表示灯あり | LED | 形WLCA12-55LD | ――― | |||
ネオン | 形WLCA12-55LE | ――― | ||||
高密封形 | モールド端子形 | -139形 | 表示灯なし | 形WLCA12-139 | ――― | |
-140形 | 形WLCA12-140 | ――― | ||||
-141形 | 形WLCA12-141 | ――― | ||||
耐クーラント形 | 形WLCA12-RP60 | ――― | ||||
耐熱形 | 表示灯なし | 形WLCA12-TH | 形WLH12-TH | |||
耐寒形 | 形WLCA12-TC | 形WLH12-TC | ||||
耐食形 | 形WLCA12-RP | 形WLH12-RP | ||||
耐候性形 | 形WLCA12-P1 | 形WLH12-P1 |
注. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WL データシート」(カタログ番号:SDLA-327)をご覧ください。
アクチュエータの種類 | 可変ローラ・レバー ![]() |
||
---|---|---|---|
オーバトラベル形 | |||
90 ° (-2形) | 90 ° (-2N形) | ||
形式 | 形式 | ||
耐熱形 | 表示灯なし | 形WLCA12-2TH | 形WLCA12-2NTH |
耐寒形 | 形WLCA12-2TC | 形WLCA12-2NTC |
アクチュエータの種類 | 可変ロッド・レバー 25~140mm
![]() |
|||||
---|---|---|---|---|---|---|
基準形 | オーバトラベル形 | |||||
一般形 | ||||||
形式 | 形式 | |||||
高密閉形 | 表示灯なし | 形WLCL-55 | ――― | |||
表示灯あり | LED | 形WLCL-55LD | ――― | |||
ネオン | ――― | ――― | ||||
高密封形 | モールド端子形 | -139形 | 表示灯なし | 形WLCL-139 | ――― | |
-140形 | 形WLCL-140 | ――― | ||||
-141形 | ――― | ――― | ||||
耐クーラント形 | 形WLCL-RP60 | ――― | ||||
耐熱形 | 表示灯なし | 形WLCL-TH | 形WLHL-TH | |||
耐寒形 | 形WLCL-TC | 形WLHL-TC | ||||
耐食形 | 形WLCL-RP | 形WLHL-RP | ||||
耐候性形 | 形WLCL-P1 | 形WLHL-P1 |
注. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WL データシート」(カタログ番号:SDLA-327)をご覧ください。
アクチュエータの種類 | 可変ロッド・レバー 25~140mm
![]() |
||
---|---|---|---|
オーバトラベル形 | |||
90 ° (-2形) | 90 ° (-2N形) | ||
形式 | 形式 | ||
耐熱形 | 表示灯なし | 形WLCL-2TH | 形WLCL-2NTH |
耐寒形 | 形WLCL-2TC | 形WLCL-2NTC | |
耐食形 | 形WLCL-2RP | --- |
アクチュエータの種類 | トップローラ・
プランジャ ![]() |
トップローラ・プランジャ
(シール・ブーツつき) ![]() |
サイド・プランジャ ![]() |
||||
---|---|---|---|---|---|---|---|
形式 | 形式 | 形式 | |||||
高密閉形 | 表示灯なし | 形WLD2-55 | 形WLD28-55 | 形WLSD-55 | |||
表示灯あり | LED | 形WLD2-55LD | 形WLD28-55LD | 形WLSD-55LD | |||
ネオン | 形WLD2-55LE | 形WLD28-55LE | ――― | ||||
高密封形 | モールド端子形 | -139形 | 表示灯なし | 形WLD2-139 | 形WLD28-139 | 形WLSD-139 | |
-140形 | ――― | 形WLD28-140 | ――― | ||||
耐クーラント形 | 形WLD2-RP60 | 形WLD28-RP60 | 形WLSD-RP60 | ||||
耐熱形 | 表示灯なし | 形WLD2-TH | 形WLD28-TH | 形WLSD-TH | |||
耐寒形 | 形WLD2-TC | ――― | 形WLSD-TC | ||||
耐食形 | 形WLD2-RP | 形WLD28-RP | 形WLSD-RP |
注. 高密封形のケーブルは5m(標準)です。
アクチュエータの種類 | サイドローラ・
プランジャ ![]() |
コイル・スプリング
(スプリング直径φ6.5) ![]() |
コイル・スプリング
(樹脂ロッド直径φ8) ![]() |
||||
---|---|---|---|---|---|---|---|
形式 | 形式 | 形式 | |||||
高密閉形 | 表示灯なし | 形WLSD2-55 | 形WLNJ-55 | 形WLNJ-255 | |||
表示灯あり | LED | 形WLSD2-55LD | 形WLNJ-55LD | 形WLNJ-255LD | |||
ネオン | ――― | ――― | ――― | ||||
高密封形 | モールド端子形 | -139形 | 表示灯なし | 形WLSD2-139 | 形WLNJ-139 | ――― | |
-140形 | 形WLSD2-140 | 形WLNJ-140 | 形WLNJ-2140 | ||||
耐クーラント形 | 形WLSD2-RP60 | 形WLNJ-RP60 | 形WLNJ-2RP60 | ||||
耐熱形 | 表示灯なし | 形WLSD2-TH | 形WLNJ-TH | ――― | |||
耐寒形 | 形WLSD2-TC | 形WLNJ-TC | 形WLNJ-2TC | ||||
耐食形 | 形WLSD2-RP | 形WLNJ-RP | 形WLNJ-2RP |
注. 高密封形のケーブルは5m(標準)です。
アクチュエータの種類 | ローラ・レバー
![]() |
シール・トップローラ・
プランジャ ![]() |
|||
---|---|---|---|---|---|
ダブルナットレバー
![]() |
六角穴つきレバー
![]() |
||||
形式 | 形式 | 形式 | |||
ネオンランプ
動作表示形 |
基準形 | 形WLCA2-LEAS | 形WLCA2-LES | 形WLD28-LES | |
オーバトラベル形 | 一般形 | 形WLH2-LEAS | 形WLH2-LES | ――― | |
発光ダイオード(LED)
動作表示形 |
基準形 | 形WLCA2-LDAS | 形WLCA2-LDS | 形WLD28-LDS | |
オーバトラベル形 | 一般形 | ――― | 形WLH2-LDS | ――― |
注1. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WL データシート」(カタログ番号:SDLA-327)をご覧ください。
注2. 微小負荷形 形WL01□-□Sについては別途お問い合わせください。
アクチュエータの種類 | 動作表示形 発光ダイオード(LED) *1 | ||||
---|---|---|---|---|---|
基準形 | オーバトラベル形 | ||||
一般形 | |||||
形式 | 形式 | ||||
![]() |
ローラ・レバー形
ねじ締め端子形 |
形WLMCA2-LD | 形WLMH2-LD | ||
![]() |
ローラ・レバー形
直出しコネクタ形 |
2芯 | AC仕様 | 形WLMCA2-LDK13A | ――― |
DC仕様 | 形WLMCA2-LDK13 | 形WLMH2-LDK13 | |||
4芯 | AC仕様 | 形WLMCA2-LDK43A | 形WLMH2-LDK43A | ||
DC仕様 | 形WLMCA2-LDK43 | 形WLMH2-LDK43 | |||
![]() |
ローラ・レバー形
プリワイヤコネクタ形*2 |
2芯 | DC仕様 | 形WLMCA2-LD-M1J | 形WLMH2-LD-M1J |
4芯 | DC仕様 | 形WLMCA2-LD-DGJ03 | 形WLMH2-LD-DGJ03 |
注. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WL データシート」(カタログ番号:SDLA-327)をご覧ください。
*1. 出荷時は不動作時点灯(NO接続)でセットしております。
動作時点灯(NC接続)でお使いの時はランプホルダを180°回転させ、入れ換えてお使いください。(2芯形については別途お問い合わせください)
*2. ケーブル0.3m付き
電圧仕様 | 芯数 | ケーブルの長さ | 形式 |
---|---|---|---|
AC用 | 2 | 2m | 形XS2F-A421-DB0-F |
5m | 形XS2F-A421-GB0-F | ||
4 | 2m | 形XS2F-A421-D90-F | |
5m | 形XS2F-A421-G90-F | ||
DC用 | 2 | 2m | 形XS2F-D421-DD0 |
5m | 形XS2F-D421-GD0 | ||
4 | 2m | 形XS2F-D421-D80-F | |
5m | 形XS2F-D421-G80-F |
注. 上記以外の品揃え、詳細仕様については、形XS2 丸型防水コネクタ(M12ねじ式)データシートまたは、形XS5 丸型防水コネクタ(M12スマートクリック)データシートをご参照ください。
アクチュエータの種類 | セット形式 | ヘッド形式(アクチュエータつき) | |
---|---|---|---|
ローラ・レバー形 | ![]() |
形WLCA2 | 形WL-1H1100 |
形WLH2 | 形WL-2H1100-1 * | ||
形WLCA2-2 | 形WL-3H1100 | ||
形WLCA2-2N | 形WL-6H1100 | ||
可変ローラ・レバー形 | ![]() |
形WLCA12 | 形WL-1H2100 |
形WLH12 | 形WL-2H2100-1 * | ||
形WLCA12-2 | 形WL-3H2100 | ||
形WLCA12-2N | 形WL-6H2100 | ||
可変ロッド・レバー形 | ![]() |
形WLCL | 形WL-4H4100 |
形WLCL-2 | 形WL-3H4100 | ||
形WLCL-2N | 形WL-6H4100 | ||
トップ・プランジャ形 | ![]() |
形WLD | 形WL-7H100 |
形WLD2 | 形WL-7H200 | ||
形WLD3 | 形WL-7H300 | ||
形WLD28 | 形WL-7H400 | ||
サイド・プランジャ形 | ![]() |
形WLSD | 形WL-8H100 |
形WLSD2 | 形WL-8H200 | ||
形WLSD3 | 形WL-8H300 | ||
フォーク・ロック・
レバー形 |
![]() |
形WLCA32-41 | 形WL-5H5100 |
形WLCA32-42 | 形WL-5H5102 | ||
形WLCA32-43 | 形WL-5H5104 | ||
形WLCA32-44 | 形WL-5H5104 | ||
コイル・スプリング形 | ![]() |
形WLNJ | 形WL-9H100 |
形WLNJ-30 | 形WL-9H200 | ||
形WLNJ-2 | 形WL-9H300 | ||
形WLNJ-S2 | 形WL-9H400 |
注. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WL データシート」(カタログ番号:SDLA-327)をご覧ください。
*レバーなしヘッド形式は、レバー付ヘッド形式 形WL-□H後の数字を除いた形式となります。
例:形WL-1H1100→形WL-1H
ただし、形WLH2、形WLH12の場合は、形WL-2H-1となります。
その他のヘッド形式も取り揃えていますので、別途お問い合わせください。
アクチュエータの種類 | レバーなし本体
![]() |
||
---|---|---|---|
形式 | |||
ローラ・レバー用 | ![]() |
基準形・R38 | 形WLRCA2 |
オーバトラベル形 一般形・80° | 形WLRH2 | ||
オーバトラベル形 90°動作形 | 形WLRCA2-2 | ||
オーバトラベル形 90°動作形 | 形WLRCA2-2N | ||
可変ローラ・レバー用 | ![]() |
基準形 | 形WLRCA2 |
オーバトラベル形 一般形・80° | 形WLRH2 | ||
オーバトラベル形 90°動作形 | 形WLRCA2-2 | ||
オーバトラベル形 90°動作形 | 形WLRCA2-2N | ||
可変ロッド・レバー用 | ![]() |
基準形 ・25~140mm | 形WLRCL |
オーバトラベル形 90°動作形・25~140mm | 形WLRCA2-2 | ||
オーバトラベル形 90°動作形・25~140mm | 形WLRCA2-2N | ||
トップ・プランジャ用 | ![]() |
――― | ――― |
サイド・プランジャ用 | ![]() |
――― | ――― |
フォーク・ロック・レバー用 | ![]() |
保持形・形WL-5A100
保持形・形WL-5A102 保持形・形WL-5A104 |
形WLRCA32 |
コイル・スプリング用 | ![]() |
――― | ――― |
注. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WL データシート」(カタログ番号:SDLA-327)をご覧ください。
カバーの種類 | ランプつきカバーのみ
![]() |
---|---|
形式 | |
ネオンランプ | 形WL-LE |
発光ダイオード(LED) | 形WL-LD |
注. 出荷時は不動作時点灯でセットしております。
動作時点灯でお使いの時はランプホルダを180°回転させ、入れ換えてお使いください。
ヘッド(アクチュエータつき) | レバー | ランプつきカバー | レバーなし本体 | ||
---|---|---|---|---|---|
六角穴つきレバー
![]() |
ダブルナットレバー
![]() |
六角穴つきレバー
![]() |
ダブルナットレバー
![]() |
![]() |
![]() |
形式 | 形式 | 形式 | 形式 | 形式 | 形式 |
形WL-1H1100S
(形WLCA2-□用) |
形WL-2H1100S
(形WLH2-□用) |
ローラ・レバー
形WL-1A103S |
ローラ・レバー
形WL-1A105S |
ネオンランプ
形WL-LES |
形WLRCA2-LDS |
形WLRH2-LES | |||||
形WLRH2-LDS | |||||
発光ダイオード(LED)
形WL-LDS |
注. 形WL高感度形・高精度形の詳細は、「リミットスイッチ WL-N/WL データシート」(カタログ番号:SDLA-327)をご覧ください。
形式グループ内でのヘッド交換は可能です。グループ外でのヘッド交換はできません。
グループNo. | セット形式 | ヘッド形式(アクチュエータつき) |
---|---|---|
1 | 形WLCA2 | 形WL-1H1100 |
形WLCA2-7 | 形WL-1H1200 | |
形WLCA2-8 | 形WL-1H1300 | |
形WLCA12 | 形WL-1H2100 | |
2 | 形WLCL | 形WL-4H4100 * |
3 | 形WLH2 | 形WL-2H1100-1 |
形WLH12 | 形WL-2H2100-1 | |
形WLHL | 形WL-2H4100 | |
形WLHAL4 | 形WL-2H4106 | |
形WLHAL5 | 形WL-2H4107 | |
4 | 形WLCA2-2N | 形WL-6H1100 |
形WLCA12-2N | 形WL-6H2100 | |
形WLCL-2N | 形WL-6H4100 | |
5 | 形WLCA2-2 | 形WL-3H1100 |
形WLCA12-2 | 形WL-3H2100 | |
形WLCL-2 | 形WL-3H4100 | |
6 | 形WLCA32-41 | 形WL-5H5100 |
形WLCA32-42 | 形WL-5H5102 | |
形WLCA32-43 | 形WL-5H5104 | |
形WLCA32-44 | 形WL-5H5104 | |
7 | 形WLD | 形WL-7H100 |
形WLD2 | 形WL-7H200 | |
形WLD3 | 形WL-7H300 | |
8 | 形WLD28 | 形WL-7H400 * |
9 | 形WLSD | 形WL-8H100 |
形WLSD2 | 形WL-8H200 | |
形WLSD3 | 形WL-8H300 | |
10 | 形WLNJ | 形WL-9H100 |
形WLNJ-30 | 形WL-9H200 | |
11 | 形WLNJ-2 | 形WL-9H300 * |
12 | 形WLNJ-S2 | 形WL-9H400 * |
*ヘッドが専用形式ですので、他形式との組み合わせはできません。
情報更新 : 2025/04/01
