(単位:mm)

注1. 各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. 形WL-Nの高感度形、高精度形を形WLの高感度形、高精度形に統合しました。

一般形

標準形

●基準形

回転レバー形

各形式の形WL□は標準形、形WL01□は微小負荷形です。

ローラ・レバー R38形
形WLCA2
形WL01CA2

WL / WLM 外形寸法 6

ローラ・レバー R50形
形WLCA2-7
形WL01CA2-7

WL / WLM 外形寸法 7

ローラ・レバー R63形
形WLCA2-8
形WL01CA2-8

WL / WLM 外形寸法 8

可変ローラ・レバー形
形WLCA12
形WL01CA12

WL / WLM 外形寸法 9

可変ロッド・レバー 25~140mm形
形WLCL
形WL01CL

WL / WLM 外形寸法 10

フォーク・レバー・ロック形
形WLCA32-41~44
形WL01CA32-41~44

WL / WLM 外形寸法 11
WL / WLM 外形寸法 12

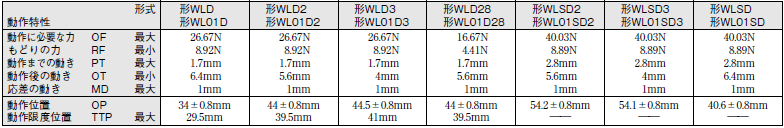

プランジャ形

各形式の形WL□は標準形、形WL01□は微小負荷形です。

トップ・プランジャ形
形WLD
形WL01D

WL / WLM 外形寸法 14

サイド・プランジャ形
形WLSD
形WL01SD

WL / WLM 外形寸法 15

トップローラ・プランジャ形
形WLD2
形WL01D2

WL / WLM 外形寸法 16

サイドローラ・プランジャ形
形WLSD2
形WL01SD2

WL / WLM 外形寸法 17

トップボール・プランジャ形
形WLD3
形WL01D3

WL / WLM 外形寸法 18

サイドボール・プランジャ形
形WLSD3
形WL01SD3

WL / WLM 外形寸法 19

シール・トップローラ・プランジャ形
形WLD28
形WL01D28

WL / WLM 外形寸法 20
WL / WLM 外形寸法 21

フレキシブル・ロッド形

各形式の形WL□は標準形、形WL01□は微小負荷形です。

コイル・スプリング形
形WLNJ
形WL01NJ

WL / WLM 外形寸法 23

コイル・スプリング形(多重巻)
形WLNJ-30
形WL01NJ-30

WL / WLM 外形寸法 24

コイル・スプリング形(樹脂ロッド)
形WLNJ-2
形WL01NJ-2

WL / WLM 外形寸法 25

スチールワイヤ形
形WLNJ-S2
形WL01NJ-S2

WL / WLM 外形寸法 26
WL / WLM 外形寸法 27

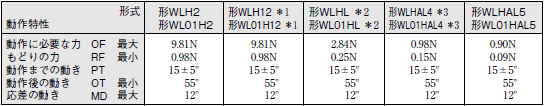

●オーバトラベル形

一般形

各形式の形WL□は標準形、形WL01□は微小負荷形です。

ローラ・レバー形 R38
形WLH2
形WL01H2

WL / WLM 外形寸法 30

可変ロッド・レバー形
形WLHL
形WL01HL

WL / WLM 外形寸法 31

可変ローラ・レバー形
形WLH12
形WL01H12

WL / WLM 外形寸法 32

可変ロッド・レバー形
形WLHAL4
形WL01HAL4

WL / WLM 外形寸法 33

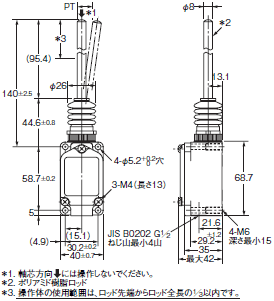

スプリング・ロッド・レバー形
形WLHAL5
形WL01HAL5

WL / WLM 外形寸法 34
WL / WLM 外形寸法 35

注. 形WLHAL4、形WL01HAL4、形WLHAL5、形WL01HAL5はアクチュエータの自重が大きく、取りつけ方向によっては復帰不良になることがありますので、アクチュエータが下向きになるように取りつけてご使用ください。

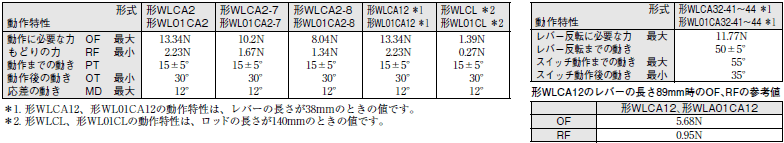

*1. 形WLH12、形WL01HL12の動作特性は、レバーの長さが38mmのときの値です。
*2. 形WLHL、形WL01HLの動作特性は、ロッドの長さが140mmのときの値です。
*3. 形WLHAL4、形WL01HAL4の動作特性は、ロッドの長さが380mmのときの値です。

形WLH12、形WL01H12のレバーの長さ89mm時のOF、RFの参考値

WL / WLM 外形寸法 36

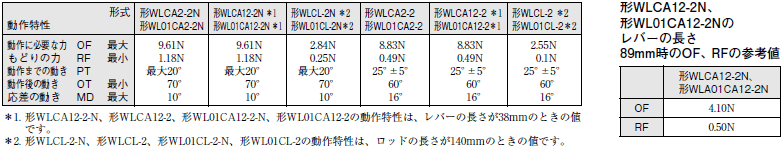

90°動作形

各形式の形WL□は標準形、形WL01□は微小負荷形です。

ローラ・レバー形
形WLCA2-2N
形WL01CA2-2N

WL / WLM 外形寸法 38

ローラ・レバー形
形WLCA2-2
形WL01CA2-2

WL / WLM 外形寸法 39

可変ローラ・レバー形
形WLCA12-2N
形WL01CA12-2N

WL / WLM 外形寸法 40

可変ローラ・レバー形
形WLCA12-2
形WL01CA12-2

WL / WLM 外形寸法 41

可変ロッド・レバー形
形WLCL-2N
形WL01CL-2N

WL / WLM 外形寸法 42

可変ロッド・レバー形
形WLCL-2
形WL01CL-2

WL / WLM 外形寸法 43
WL / WLM 外形寸法 44

センサI/Oコネクタ形

●直出しコネクタ形/プリワイヤコネクタ形

(適用ケーブルについては、 カタログを参照ください。)

ローラ・レバー形

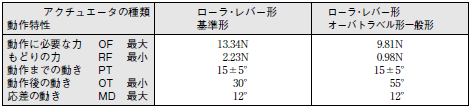

基準形(形WLCA2)、オーバトラベル形一般形(形WLH2)

各形式の形WL□は標準形、形WL01□は微小負荷形です。

コネクタ形

WL / WLM 外形寸法 48

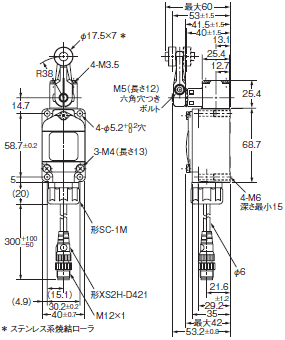

プリワイヤコネクタ形

WL / WLM 外形寸法 49

注. 上記の図は動作表示灯つきです。

WL / WLM 外形寸法 51

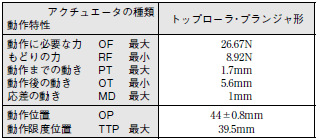

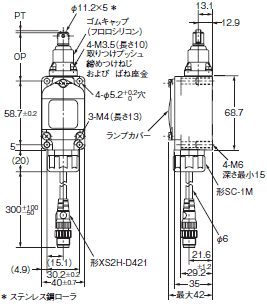

トップローラ・プランジャ形(形WLD2)

コネクタ形

WL / WLM 外形寸法 53

プリワイヤコネクタ形

WL / WLM 外形寸法 54

注. 上記の図は動作表示灯つきです。

WL / WLM 外形寸法 56

動作表示形

ローラ・レバー形
形WLCA2-LE/LD
形WL01CA2-LE/LD

WL / WLM 外形寸法 58
WL / WLM 外形寸法 59

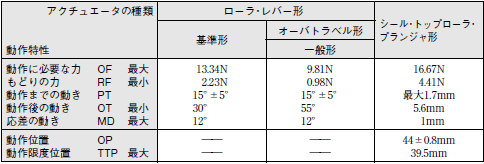

スパッタ対策形

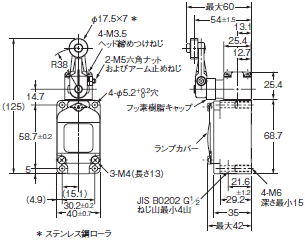

ローラ・レバー形(ねじ締め端子形)
形WLCA2-□S/形WL01□-□S
形WLH2-□S

WL / WLM 外形寸法 61

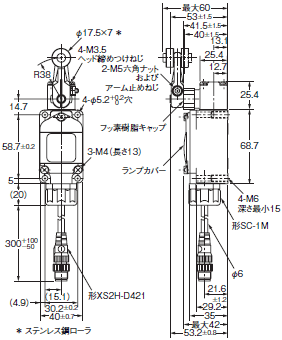

ローラ・レバー形(プリワイヤコネクタ形)
形WLCA2-□S-M1J※/形WL01□-□S-M1J※
形WLH2-□S-M1J※

※芯線の違いによる外形寸法は同一です。

WL / WLM 外形寸法 62

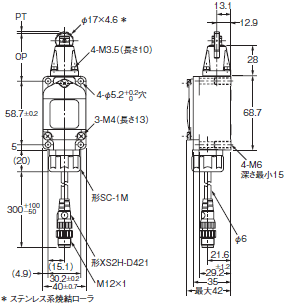

シール・トップローラ・プランジャ形(ねじ締め端子形)
形WLD28-□S

WL / WLM 外形寸法 63

シール・トップローラ・プランジャ形(プリワイヤコネクタ形)
形WLD28-□S-M1J※

※芯線の違いによる外形寸法は同一です。

WL / WLM 外形寸法 64
WL / WLM 外形寸法 65

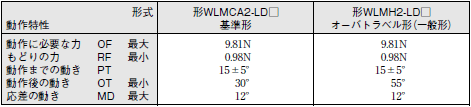

長寿命形

回転レバー形

ローラ・レバー形(ねじ締め端子形)
形WLM□-LD

WL / WLM 外形寸法 68

ローラ・レバー形(直出しコネクタ形)
形WLM□-LD□

WL / WLM 外形寸法 69

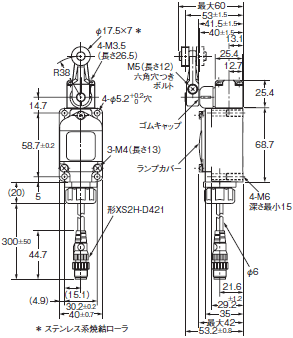

ローラ・レバー形(プリワイヤコネクタ形)
形WLM□-LD□

WL / WLM 外形寸法 70
WL / WLM 外形寸法 71

●アクチュエータ単品

(◎印の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取引き商社にお問い合わせください。)

レバー

(回転レバー形のみ適用されます。)

形WL-1A100
標準レバー

WL / WLM 外形寸法 74

形WL-1A115
樹脂ローラ

WL / WLM 外形寸法 75

形WL-1A400
ベアリングローラ

WL / WLM 外形寸法 76

形WL-1A118
ローラ幅30 ナイロンローラ

WL / WLM 外形寸法 77

形WL-1A105
ダブルナット締めつけ

WL / WLM 外形寸法 78

形WL-1A103S
スパッタ対策用

WL / WLM 外形寸法 79

形WL-1A200
レバー長さ50、ローラ幅15

WL / WLM 外形寸法 80

形WL-1A300
レバー長さ63

WL / WLM 外形寸法 81

形WL-2A100

WL / WLM 外形寸法 82

形WL-2A111
樹脂ローラ

WL / WLM 外形寸法 83

形WL-2A107
ダブルナット締めつけ

WL / WLM 外形寸法 84

形WL-2A108
樹脂ローラ

WL / WLM 外形寸法 85

形WL-2A122

WL / WLM 外形寸法 86

形WL-2A106

WL / WLM 外形寸法 87

形WL-2A130

WL / WLM 外形寸法 88

形WL-2A104

WL / WLM 外形寸法 89

形WL-2A110

WL / WLM 外形寸法 90

形WL-2A105

WL / WLM 外形寸法 91

形WL-1A106

WL / WLM 外形寸法 92

形WL-1A110

WL / WLM 外形寸法 93

形WL-4A100

WL / WLM 外形寸法 94

形WL-4A201

WL / WLM 外形寸法 95

形WL-3A100

WL / WLM 外形寸法 96

形WL-3A106
ダブルナット締めつけ

WL / WLM 外形寸法 97

形WL-3A108

WL / WLM 外形寸法 98

形WL-3A200

WL / WLM 外形寸法 99

形WL-3A203

WL / WLM 外形寸法 100

形WL-4A112

WL / WLM 外形寸法 101

形WL-2A129

WL / WLM 外形寸法 102

形WL-5A101
(プラスチック・ローラは形WL-5A100です)

WL / WLM 外形寸法 103

形WL-5A103
(プラスチック・ローラは形WL-5A102です)

WL / WLM 外形寸法 104

形WL-5A105
(プラスチック・ローラは形WL-5A104です)

WL / WLM 外形寸法 105

注. 可変ローラ(ロッド)・レバーをご使用の際はレバーを下向きにしてご使用ください。
   また、テレグラフィング(スイッチが慣性でON、OFFを繰り返す現象)の恐れがありますのでご注意ください。
