(単位:mm)

本体

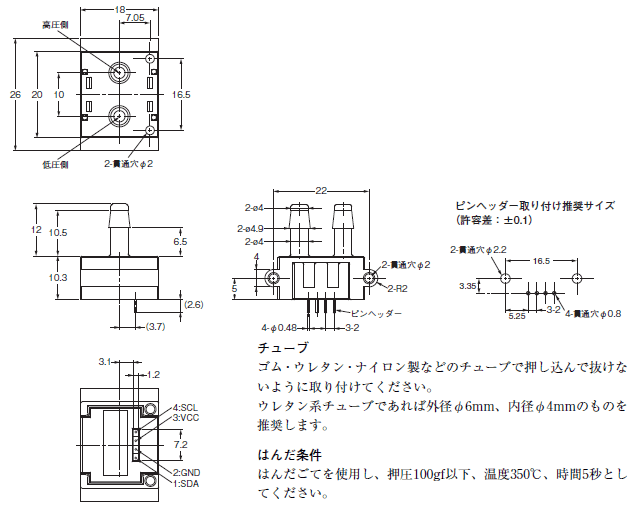

基板実装タイプ
形D6F-PH0025AD1
形D6F-PH0505AD3
形D6F-PH5050AD3

D6F-PH 外形寸法 1

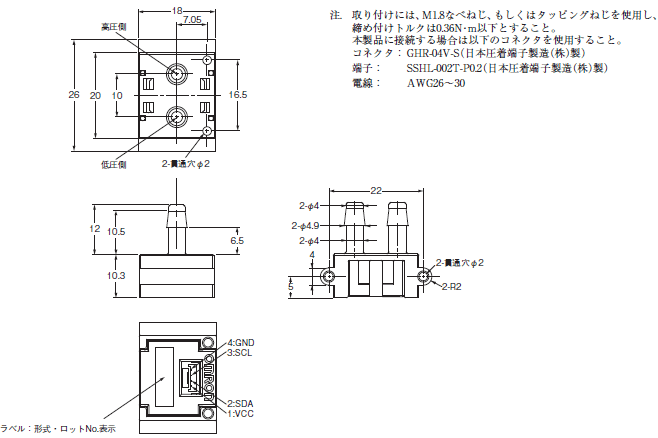

コネクタタイプ
形D6F-PH0025AD2
形D6F-PH0505AD4
形D6F-PH5050AD4

D6F-PH 外形寸法 2

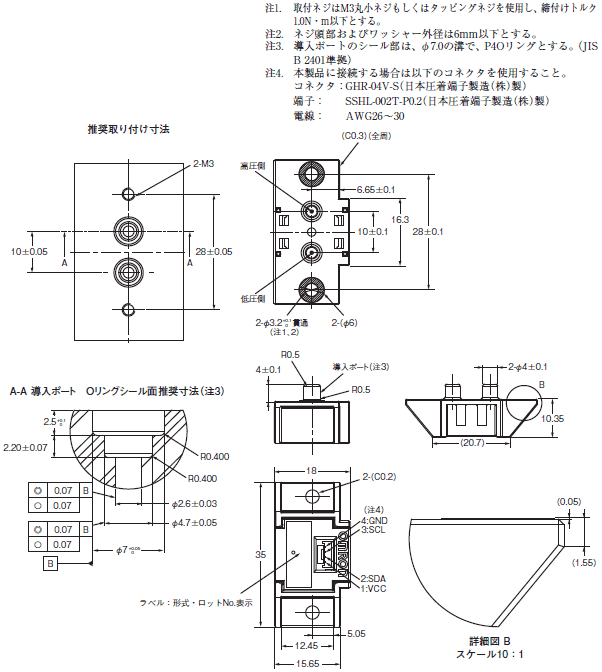

形D6F-PH0025AMD2
形D6F-PH0505AMD4
形D6F-PH5050AMD4

D6F-PH 外形寸法 3
