A8GS

リモートリセット ロッカースイッチ

A8GS

業界最小クラス リセット機能付きロッカースイッチ

※ Web特別価格提供品

(単位:mm)

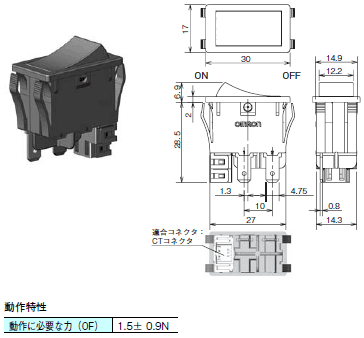

形A8GS-S1□05
形A8GS-S1□03

A8GS 外形寸法 1

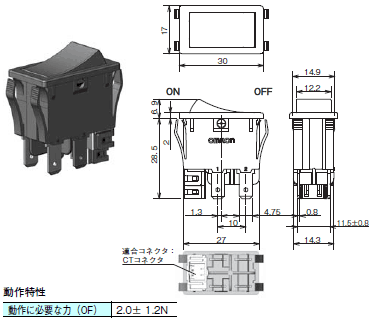

形A8GS-P1□85
形A8GS-P1□15 *
形A8GS-P1□83
形A8GS-P1□13 *

A8GS 外形寸法 2

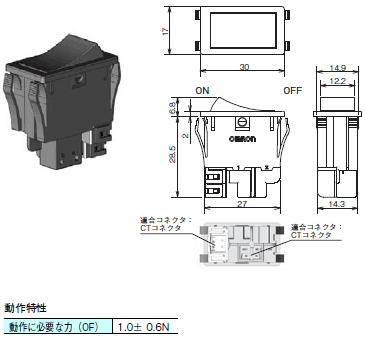

形A8GS-C1□85
形A8GS-C1□15 *
形A8GS-C1□83
形A8GS-C1□13 *

A8GS 外形寸法 3

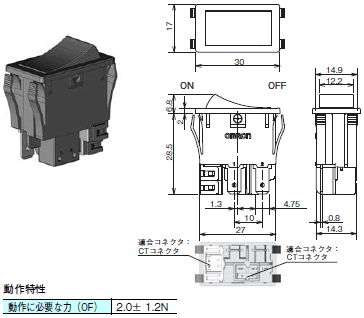

形A8GS-D1□85
形A8GS-D1□15 *
形A8GS-D1□83
形A8GS-D1□13 *

A8GS 外形寸法 4

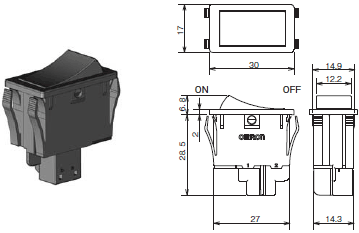

形A8GS-□□□□0 (リセット機能無し)

A8GS 外形寸法 5

*モデル図は、形A8GS-S1100を参考としております。
*リセット機能無しのタイプはコイル部を取り除いた物となります。
*動作特性・性能は、リセット機能有・無で変更ありません。

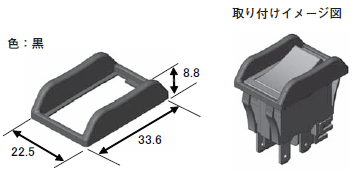

オプション品(別売)

プロテクタを取り付けることで、操作部への横(斜め)方向からの 外力に対する耐性を高めることが出来ます。

プロテクタ 形A8GS-211(P)

A8GS 外形寸法 7

注1. 上記外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. リセット後のオフ状態からオン状態への操作時には、構造上荷重が重くなります。
注3. TV-8認証タイプの、スイッチ外形・特性は一般品と同じです。
*はんだ付け端子タイプは、端子中央の穴形状のみ変更され、スイッチ・端子外形・特性に変更はありません。

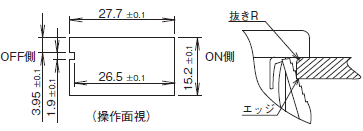

パネル加工図

A8GS 外形寸法 9

取り付け板パネルの厚さ:0.8~2.3mm

取り付け穴は誤挿入防止の為に、非対称形状となっており、 突起の方向にご注意ください。

パネル加工時の抜きRがパネルの表面となるようにしてご使用ください。
パネル裏面側はエッジとなるように加工してください。

注1. 推奨パネル材質はSPCCを標準としてますが、柔らかい材料の場合、あるいはパネル裏側面がエッジ形状でない場合、
パネル保持力が低下することがありますので、実使用条件での確認の上、パネル板厚・寸法の設定をお願いします。
