| 形式 | 形V500-R2CF | |
|---|---|---|
| ビュー方向 | フロントビュー | |
| 適用コード | バーコード | WPC（JAN/EAN/UPC）, Codabar（NW-7）, ITF, Industrial2of5（STF）, Code39,
Code93, Code128, GS1-128（EAN-128）, GS1-Databar（RSS-14）, GS1-Databar Limited（RSS Limited）, GS1-Databar Expanded（RSS Expanded） |
| 読取り桁数 | 最大の制限なし（バー幅と読取距離により異なる） | |
| 読取り性能＊ | 最小分解能 | バーコード： 0.15mm |
| コントラスト（PCS） | 0.45以上（白の反射率70%以上） | |

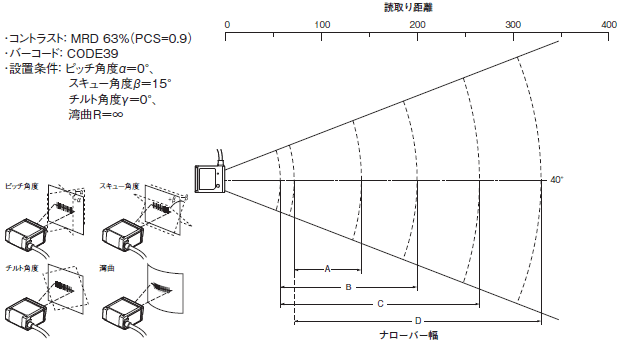

| 読取り距離 | 60～270mm（細バー: 0.5mm時） | |
| 読取り角度 | 40°（左右のマージンを含む）以内 | |
| ピッチ角（α） | ±30° | |
| スキュー角（β） | ±60°（ただし、上10°～下8°は除く） | |
| チルト角（γ） | ±25° | |
| 湾曲読取り（R） | R≧20mm（UPC12桁） | |
| 光源 | 赤色半導体レーザ（波長: 650nm） | |
| 光出力 | 1.0mW以下（JIS クラス2に該当） | |
| スキャンタイプ | ラスタスキャン | |
| スキャン数 | 1000スキャン/秒 | |
| インター
フェース |
通信仕様 | RS-232C |
| OK/NG出力 | NPNオープンコレクタ出力（ただし、ケーブル加工が必要） | |
| 機能設定方法 | メニューシート読取方式 または ホストコマンド方式 | |
| 機能仕様 | 読取りトリガ | 外部トリガ（トランジスタ入力）
コマンドによるトリガ（RS-232C） 本体のSCANボタンによるテスト読取りのトリガ |
| OK/NG信号 | ・ラベル登録していない場合
OK信号：読み取り成功時にOK 信号がON NG信号：読み取り失敗時にNG信号がON ・ラベル登録している場合 OK信号：読み取り結果が登録ラベルと一致した場合にON NG信号：読み取り失敗、または、読み取り結果が登録ラベルと一致しない場合にON |
|
| 表示LED | 読取り成功時は読取り確認LED（緑）が点灯
モータ動作異常時は読取り確認LED（赤）が点滅 |
|
| ブザー | 読取り成功をブザー音で通知（消音可能） | |
| 電源電圧 | 電源電圧 | DC4.5～5.5V |
| 消費電流 | 動作時：500mA以下 待機時：150mA以下 | |
| 突入電流 | 2.0A MAX | |
| 環境仕様 | 周囲温度範囲 | 動作時：0～+45℃ 保存時：-10～+60℃ |
| 周囲湿度範囲 | 20～85%RH（ただし、氷結・結露しないこと） | |
| 周囲雰囲気 | 腐食性ガスのないこと | |
| 外乱光 | 蛍光灯：4,000lx以下 太陽光：80,000lx以下 | |
| 耐振動 | 10～150Hz 片振幅0.35mm 3方向（X/Y/Z）各8分10回 | |
| 保護構造 | IP54（IEC60529規格） | |
| 質量 | 本体のみ | 約80g |
| 付属品込み | 約190g（取付金具、絶縁板、ネジを含む） | |
| 梱包重量 | 約270g（梱包箱含む） | |
| 外形サイズ | 本体サイズ | 約29（W）×34.5（D）×17（H）mm |
| 梱包サイズ | 約245（W）×110（D）×40（H）mm | |
| 入出力コネクタ | 丸型DINコネクタ | |
| コード長 | 約1.5m | |
| コード最小曲げ半径 | 約23mm | |
| 付属品 | 取扱説明書、メニューシート、取付金具、絶縁板、M3×6ネジ（2本）、M3×8ネジ（1本）、
M5×10ネジ（2本） |
|
| 材質・色 | 上側ケース | マグネシウムダイキャスト、黒色 |
| フロントパネル | PC、黒色 | |
| ラベル類 | PET | |
| 読取り窓 | PMMA、透明 | |
| ケーブル | PVC、黒色 | |
| 絶縁板 | ABS、黒色 | |
| 取付金具 | SUS304、銀色 | |
