D6F-A7 / -L7 / -N7

MEMSフローセンサ

D6F-A7 / -L7 / -N7

都市ガス、LPガス、空気用、流量範囲 30L/min 配管部のクイックファスナ化による配管工数削減に貢献

形D6F-30A7-000は2026年3月受注終了予定

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2020/09/07

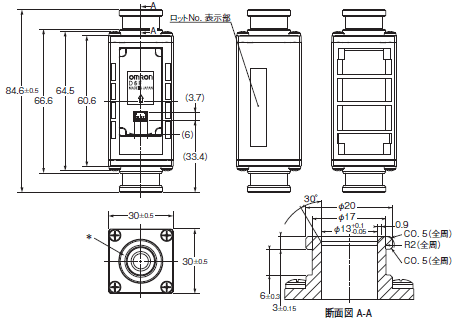

（単位：mm）

本体

形D6F-05N7-000
形D6F-02L7-000
形D6F-10A7-000
形D6F-30A7-000

D6F-A7 / -L7 / -N7 外形寸法 2

＊ 流路出入口の配管形状はクイック継ぎ手メス型P10タイプに準拠する。（配管出入口は同形状です）
　　※ P10とはJIS B 2401に規定されるOリングの呼び番号を示す
　　※ オス型継ぎ手のOリング溝部形状はJIS B 2406のP10に準拠すること。
　　※ オス型継ぎ手はお客様で準備をお願いいたします。

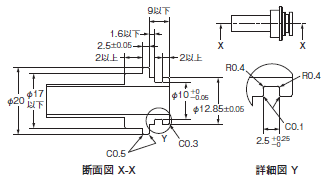

推奨クイック継ぎ手オス型P10タイプ

D6F-A7 / -L7 / -N7 外形寸法 4

Rc3/8との変換継ぎ手を使用する場合は以下を推奨します。
（株）リガルジョイント製　http://www.rgl.co.jp/
変換オス継ぎ手（Rc3/8-クイックオス継手）：アダプタ Rc3/8-QJM10
Oリング：Oリング P10 フッ素ゴム（材質）
