(単位:mm)

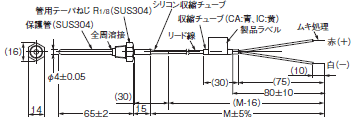

ローコスト白金測温抵抗体

ねじ付リード線直出し形

形E52-P6DY

E52 (ローコストタイプ) 外形寸法 2

※ 保護管は、パイプ構造のため曲げて使用することはできません。

フランジ付リード線直出し形

形E52-P6FY

E52 (ローコストタイプ) 外形寸法 4

※ 保護管は、パイプ構造のため曲げて使用することはできません。

リード線直出し形

形E52-P10AEY

E52 (ローコストタイプ) 外形寸法 6

※1. 保護管は、パイプ構造のため曲げて使用することはできません。
※2. コンプレッションフィッティング(形PT□)による取りつけはできません。

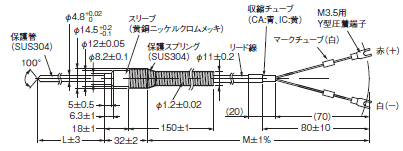

ローコスト熱電対

ばね付リード線直出し形

形E52-CA□ASY、形E52-IC□ASY

E52 (ローコストタイプ) 外形寸法 9

L=保護管長
M=リード線長

※ 保護管は、パイプ構造のため曲げて使用することはできません。

ねじ付リード線直出し形

形E52-CA1DY、形E52-IC1DY

E52 (ローコストタイプ) 外形寸法 11

内部構造(形E52-CA1DYの場合を示します。)

E52 (ローコストタイプ) 外形寸法 12

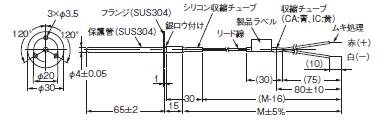

フランジ付リード線直出し形

形E52-CA6F-N、形E52-IC6F-N

E52 (ローコストタイプ) 外形寸法 13

リード線長さM:1、2、4(m)

※1. 先端から端末まで1本の熱電対です。
※2. 保護管は、パイプ構造のため曲げて使用することはできません。
※3. 過度な振動、衝撃が加わる場所では使用できません。断線の恐れがあります。

形E52-CA6F-N-25

E52 (ローコストタイプ) 外形寸法 15

リード線長さM:1、2、4(m)


※ 先端から端末まで1本の熱電対です。
    保護管は、パイプ構造のため曲げて使用することはできません。

ねじ付リード線直出し形

形E52-CA6D-N、形E52-IC6D-N

E52 (ローコストタイプ) 外形寸法 17

リード線長さM:1、2、4(m)

※1. 先端から端末まで1本の熱電対です。
※2. 保護管は、パイプ構造のため曲げて使用することはできません。
※3. 過度な振動、衝撃が加わる場所では使用できません。断線の恐れがあります。

形E52-CA6D-N-25

E52 (ローコストタイプ) 外形寸法 19

リード線長さM:1、2、4(m)


※ 先端から端末まで1本の熱電対です。
     保護管は、パイプ構造のため曲げて使用することはできません。

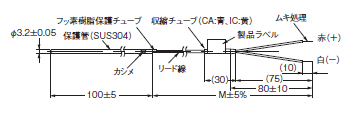

リード線直出し形

形E52-CA10AE-N、形E52-IC10AE-N

E52 (ローコストタイプ) 外形寸法 21

※1. 先端から端末まで1本の熱電対です。
※2. リード線の長さは1、2、4m。
※3. 保護管は、パイプ構造のため曲げて使用することはできません。
※4. コンプレッションフィッティング(形PT□)による取りつけはできません。
