(単位:mm)

センサ

一体型タイプ

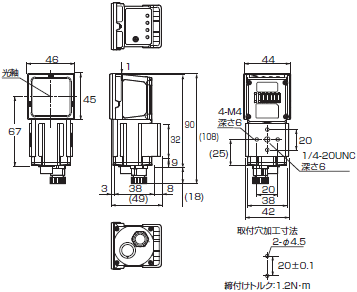

狭視野タイプ
形FQ2-S□□□10F-□□□
形FQ2-CH□□□10F-M
形FQ-CR□□□10F-M

中視野タイプ
形FQ2-S□□□50F-□□□
形FQ2-CH□□□50F-M
形FQ-CR□□□50F-M

FQ2シリーズ 外形寸法 2

広視野タイプ
形FQ2-S□□100□-□□□
形FQ2-CH□□100□-M
形FQ-CR□□100□-M

FQ2シリーズ 外形寸法 3

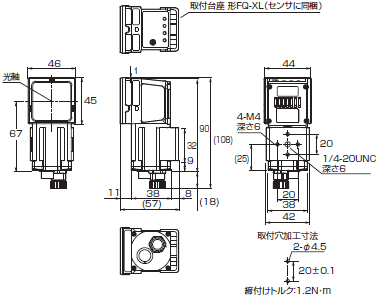

Cマウントタイプ
形FQ2-S3□-13□
形FQ2-S4□-13□

FQ2シリーズ 外形寸法 4

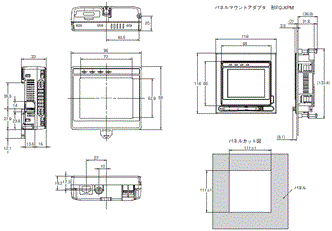

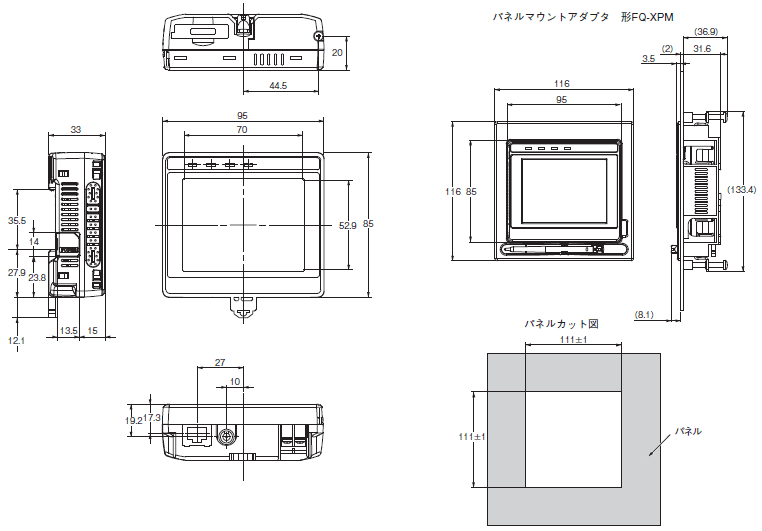

タッチファインダ

形FQ2-D30/-D31

FQ2シリーズ 外形寸法 5

*形FQ2-D31にのみ付いています。

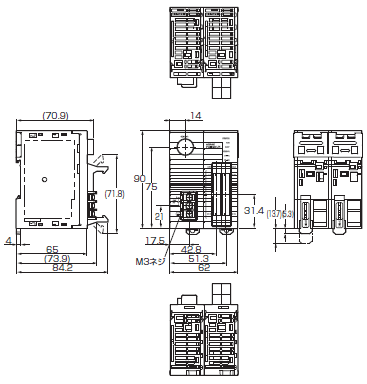

センサデータユニット

形FQ-SDU10/-SDU15

FQ2シリーズ 外形寸法 7

形FQ-SDU20/-SDU25

FQ2シリーズ 外形寸法 8
