KE1

スマート計測監視機器

KE1

業界初！ユニット構造で電力、漏電モニタを1台で実現！1台からでも使用でき多回路計測にも対応

生産終了形式の情報（アクセサリ品を含む）はこちら

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

電力監視の改善・活用事例はこちら

カートを見る

この商品について

マイカタログに追加

情報更新 : 2024/04/01

形式構成

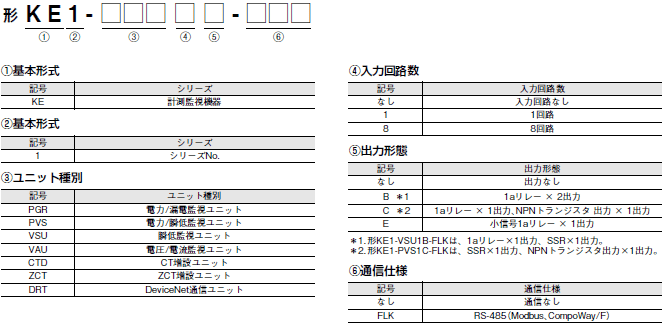

形式基準

種類

本体

形式	ユニット種別	ユニット分類	電源電圧	通信
形KE1-PGR1C-FLK	電力/漏電監視ユニット	計測マスタ	AC100～240V	RS-485
形KE1-PVS1C-FLK	電力/瞬低監視ユニット	計測マスタ
形KE1-VSU1B-FLK	瞬低監視ユニット	機能スレーブ
形KE1-VAU1B-FLK	電圧/電流監視ユニット	機能スレーブ
形KE1-CTD8E	CT増設ユニット	CT増設スレーブ	電源電圧供給不要（＊）	――
形KE1-ZCT8E	ZCT増設ユニット	CT増設スレーブ	電源電圧供給不要（＊）	――
形KE1-DRT-FLK	DeviceNet通信ユニット	通信スレーブ	AC100～240V	RS-485 DeviceNet

＊CT／ZCT増設ユニットを単独で使用することはできません。必ず計測マスタとセットでご使用ください。
　またCT／ZCT増設ユニットの電源供給は、計測マスタから電源供給するため配線不要です。

オプション（別売）

CT入力時

変流器（CT）

形式	定格一次側電流	定格二次側電流	取付
形KM20-CTF-5A	5A	専用出力	分割型
形KM20-CTF-50A	50A
形KM20-CTF-100A	100A
形KM20-CTF-200A	200A
形KM20-CTF-400A	400A
形KM20-CTF-600A	600A
形KM20-CTB-5A/50A	5A/50A		盤内固定型（貫通タイプ）

注. 変流器（CT）にはCT接続用ケーブルは付属されておりません。

ZCT入力時

零相変流器（互換性型ZCT）

構造	屋内貫通形		屋内分割形		屋外貫通形		屋外分割形
定格電流	貫通穴径（mm）	形式	貫通穴径（mm）	形式	貫通穴径（mm）	形式	貫通穴径（mm）	形式
50A	φ21	形OTG-L21	――	――	――	――	――	――
100A	φ30	形OTG-L30	――	――	φ30	形OTG-LA30W	――	――
150A	――	――	――	――	――	――	φ36	形OTG-CN36W
200A	φ42	形OTG-L42	φ52	形OTG-CN52	――	――	――	――
400A	φ68	形OTG-L68	φ77	形OTG-CN77	――	――	――	――
600A	φ82	形OTG-L82	φ112	形OTG-CN112	――	――	――	――
1,000A	φ156	形OTG-L156	――	――	――	――	――	――

変流器（接地線専用）

構造	屋内分割形
定格電流	貫通穴径（mm）	形式
2A	Φ 22	形K6ER-CN22

パソコン接続時

通信変換器

形式	サイズ（mm）	通信変換形態	電源電圧
形K3SC-10 AC100-240	30（Ｗ）×80（Ｈ）×78（D）	RS-232C、USB ⇔RS-485半2重	AC100～240V
形K3SC-10 AC/DC24	30（Ｗ）×80（Ｈ）×78（D）	RS-232C、USB ⇔RS-485半2重	AC/DC24V
