形状 | 適用スイッチ | 厚み(mm) | 形式 |
---|---|---|---|
![]() |
形V
形D3V-01 形VX 形D2RV 形D2VW |
0.13 | 形SEPARATOR FOR V T0.13 |
![]() |
形SS
形SS-P 形D2S 形D2SW 形D2SW-P |
0.13 | 形SEPARATOR FOR SS T0.13 |
共通付属品
この商品について
関連情報
情報更新 : 2023/08/01
形状 | 適用スイッチ | 厚み(mm) | 形式 |
---|---|---|---|
![]() |
形V
形D3V-01 形VX 形D2RV 形D2VW |
0.13 | 形SEPARATOR FOR V T0.13 |
![]() |
形SS
形SS-P 形D2S 形D2SW 形D2SW-P |
0.13 | 形SEPARATOR FOR SS T0.13 |
注. セパレータの材質は絶縁クロスです。
アクチュエータの種類 | 形式 |
---|---|
リーフ・スプリング形 | 形VAL |
アール・リーフ・スプリング形 | 形VAL12 |
ローラ・リーフ・スプリング形 | 形VAL2 |
形VAL02 | |
ヒンジ・長レバー形 | 形VAV |
ヒンジ・ワイヤ・レバー形 | 形VAV-5 |
ヒンジ・ローラ・レバー形 | 形VAV2 |
逆動作ヒンジ・長レバー形 | 形VAM |
逆動作ヒンジ・レバー形 | 形VAM21 |
逆動作ヒンジ・変形レバー形 | 形VAM-1 |
逆動作ヒンジ・ローラ・レバー形 | 形VAM22 |
逆動作ヒンジ・ローラ・長レバー形 | 形VAM2 |

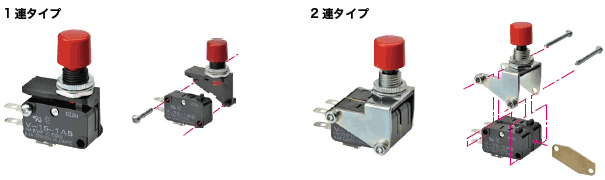

連装 | 操作部の色(色記号) | |||||
---|---|---|---|---|---|---|
青(-A) | 黒(-B) | 緑(-G) | 赤(-R) | 白(-W) | 黄(-Y) | |
1連 | 形V-VAQ-4A-K | 形V-VAQ-4B-K | 形V-VAQ-4G-K | 形V-VAQ-4R-K | 形V-VAQ-4W-K | 形V-VAQ-4Y-K |
2連 | 形V-2VAQ-4A | 形V-2VAQ-4B | 形V-2VAQ-4G | 形V-2VAQ-4R | 形V-2VAQ-4W | 形V-2VAQ-4Y |
連装 | 操作部の色(色記号) | |||||
---|---|---|---|---|---|---|
青 | 黒 | 緑 | 赤 | 白 | 黄 | |
1連 | 形SS-A2A-4A | 形SS-A2A-4B | 形SS-A2A-4G | 形SS-A2A-4R | 形SS-A2A-4W | 形SS-A2A-4Y |
情報更新 : 2023/08/01
