(単位:mm)

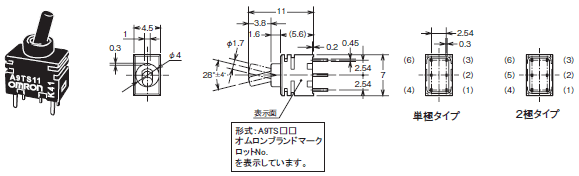

プリント基板用端子

A9TS 外形寸法 1

単極タイプの(4)、(6)はサポート端子となります。

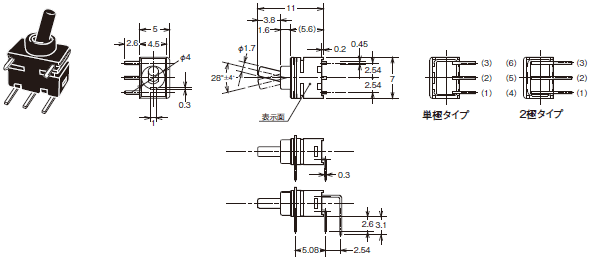

ライトアングル端子

A9TS 外形寸法 2

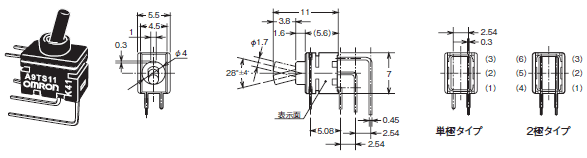

バーチカルマウント端子

A9TS 外形寸法 3

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

プリント基板加工寸法(TOP VIEW)

プリント基板用端子

A9TS 外形寸法 6

ライトアングル端子

A9TS 外形寸法 7

バーチカルマウント端子

A9TS 外形寸法 8
