A9PS

極超小型プッシュスイッチ

A9PS

極超小形のプッシュスイッチ

形式一覧/価格/オンライン購入

※ Web特別価格提供品

本商品ご採用検討時のお願い

必ずご確認いただきたい情報があります。詳細は弊社電子部品サイトでご案内しています。

カートを見る

この商品について

関連情報

情報更新 : 2025/04/01

（単位：mm）

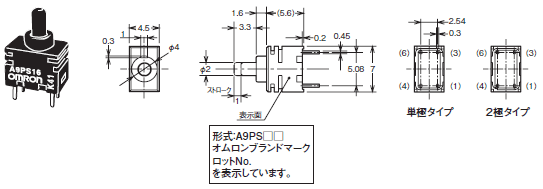

プリント基板用端子

A9PS 外形寸法 1

単極タイプの(4)、(6)はサポート端子となります。

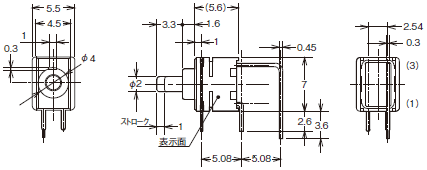

ライトアングル端子

A9PS 外形寸法 2

バーチカルマウント端子

A9PS 外形寸法 3

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。

プリント基板加工寸法（TOP VIEW）

プリント基板用端子

A9PS 外形寸法 6

ライトアングル端子

A9PS 外形寸法 7

バーチカルマウント端子

A9PS 外形寸法 8

情報更新 : 2025/04/01
