ZX2

スマートセンサ　レーザ変位センサ　CMOSタイプ

ZX2

「マニュアルレス」×「低価格」で10μmを安定計測

※ Web特別価格提供品

この商品について

情報更新 : 2022/09/26

（単位：mm）

センサヘッド
形ZX2-LD50/形ZX2-LD50L
形ZX2-LD100/形ZX2-LD100L
形ZX2-LD50V

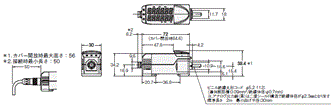

アンプユニット
形ZX2-LDA11/形ZX2-LDA41

演算ユニット
形ZX2-CAL

ZX2用通信インターフェースユニット
形ZX2-SF11

センサヘッド延長コード
形ZX2-XC1R
形ZX2-XC4R
形ZX2-XC9R
形ZX2-XC20R

取りつけ金具
形E39-L178

取りつけ金具
形E39-L179

＊形ZX2-LD100（L）を通常の拡散反射設置または正反射設置される場合にお使い下さい

正反射設置方法
取りつけ金具（形E39-L178）使用の場合

注. 本体を取りつけ金具に留める場合は、
本体の警告ラベル側よりねじを挿入し固定してください。

正反射設置方法（拡散反射形を正反射設置）
取りつけ金具（形E39-L179）使用の場合

注. 本体を取りつけ金具に留める場合は、
本体の警告ラベル側よりねじを挿入し固定してください。

ワークに対して以下のように傾けて設置してください。

角度が10.5°±0.1°となるように取りつけを調整してください。
＊10.5°に取りつけた場合の取りつけ穴寸法は内値（参考値）となります。

取りつけ金具（形E39-L178、形E39-L179）使用の場合
拡散反射形設置方法

注. 本体を取りつけ金具に留める場合は、本体の警告ラベル側よりねじを挿入し固定してください。

ワークに対して以下のように設置してください。

＊形ZX2-LD50（L）の場合：50
　形ZX2-LD100（L）の場合：100
