(単位:mm)

取り付け構造の種類/動作特性の基準位置

D2QW 外形寸法 1

端子の種類/形状

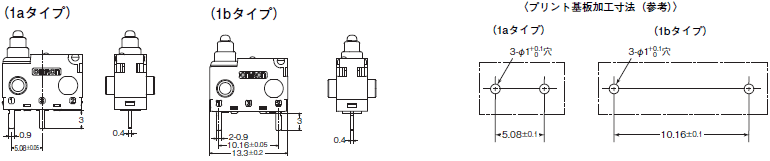

プリント基板用端子

D2QW 外形寸法 3

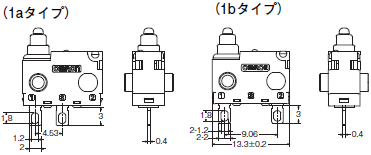

はんだづけ端子

D2QW 外形寸法 4

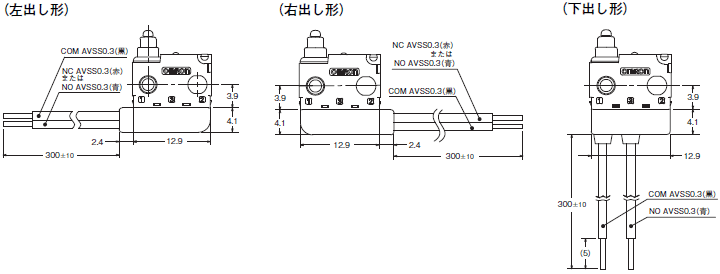

リード線付

D2QW 外形寸法 5

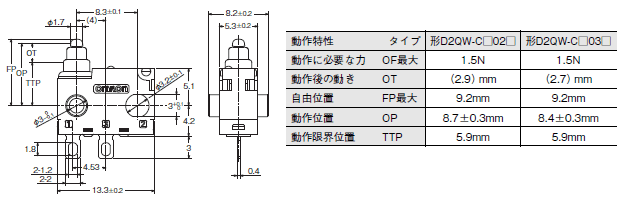

ピン押しボタン形
形D2QW-C□02□
形D2QW-C□03□

D2QW 外形寸法 6

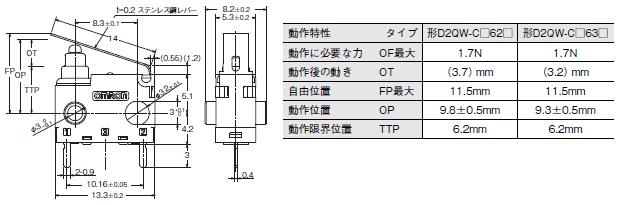

リーフ・レバー形
形D2QW-C□62□
形D2QW-C□63□

D2QW 外形寸法 7

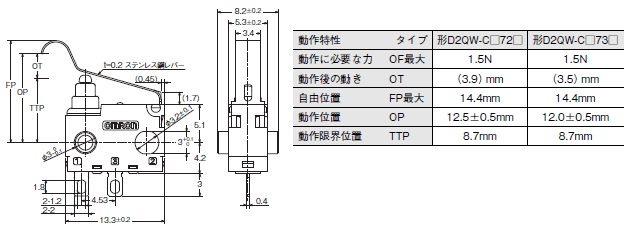

アール・リーフ・レバー形
形D2QW-C□72□
形D2QW-C□73□

D2QW 外形寸法 8

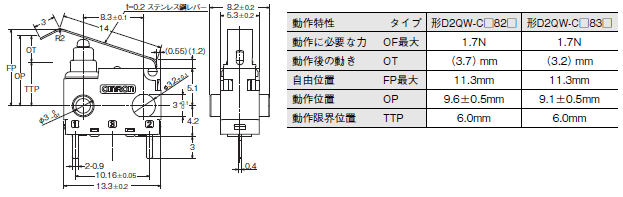

ベント・リーフ・レバー形
形D2QW-C□82□
形D2QW-C□83□

D2QW 外形寸法 9
