2020/03 受注終了

A8M

小形ロッカースイッチ

A8M

16A開閉可能な小形ロッカースイッチ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

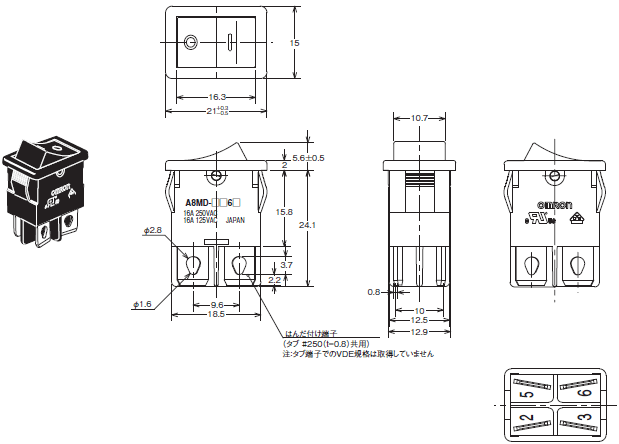

(単位:mm)

(外形寸法図は2極タイプを代表に掲載しています。1極タイプは片側端子となります。)
注.外形寸法図中、指定のない部分の寸法は±0.3mmです。

形A8MS-1162
形A8MS-1163
形A8MD-1162
形A8MD-1163

A8M 外形寸法 2
